ダブルゼータ 隠し砦の三悪人キット
腰の制作

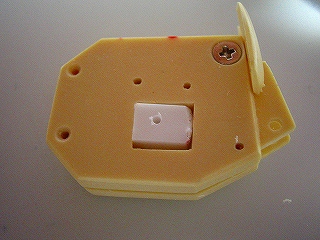

まずは股間のブロックのすり合わせ、組み立て、軸打ち仮固定です。

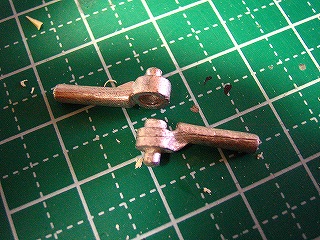

さて、キットには懐かしいホワイトメタルパーツが・・・この頃のキットのホワイトメタルはとても使い物にならないです。。。とはいっても、全く使えないわけではないので、、

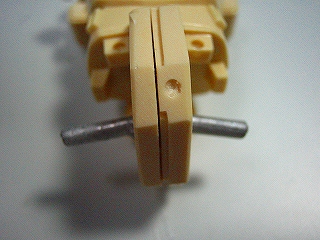

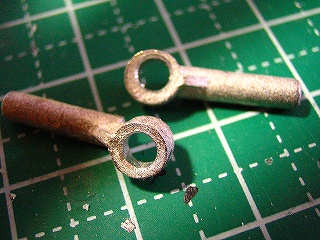

中心軸の径と穴が1mmくらい誤差があって使えません。なのであっさりと貫通穴をあけます。

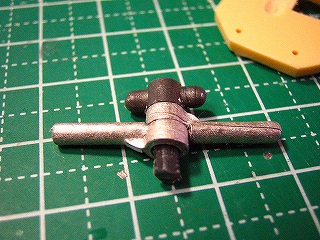

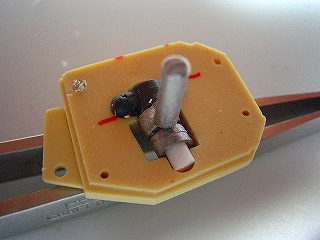

そこにポリランナー3mmを通し、上にその軸受けとなるポリパーツを装着。

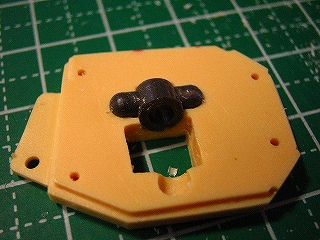

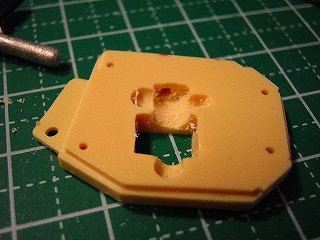

股間ブロックも、埋め込む関節にあわせてミゾを掘っていきます。

軸受けパーツが収まり・・・

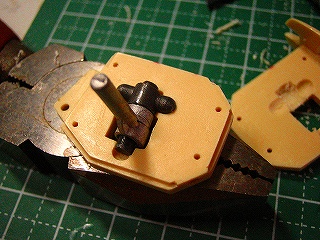

全部の関節パーツが装着できました。

一応、完成です。でも、ゆるいので・・・

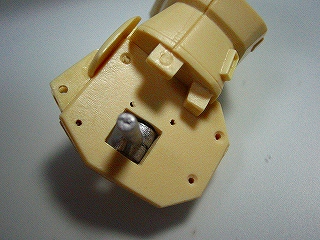

中心軸になるポリランナーをプラ棒に変更しました。

ちょっとは良くなったけど、ユルユルです。このまま進めても明らかに後悔することでしょう。コレまでの工作はキャンセル！ホワイトメタルは却下です。

結局、いつもの、ノーマル-失敗-新造。のパターンです。まずは広げた穴をプラ板で埋めます。

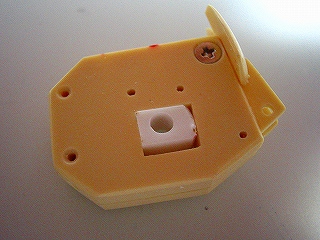

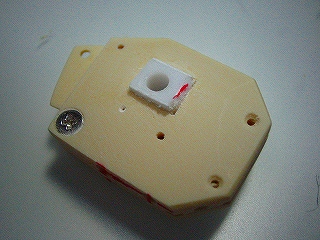

強度を考えて3mmの穴をあけ、

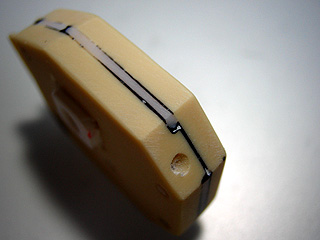

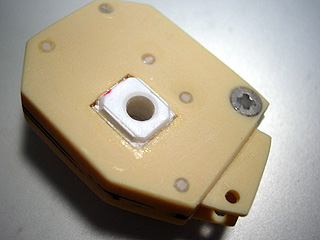

よーく位置決めをしたら、スキマをプラ板、舜着でうめていきます。

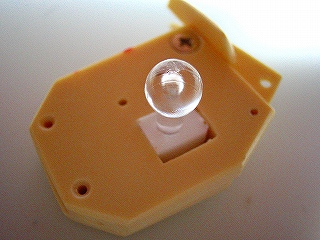

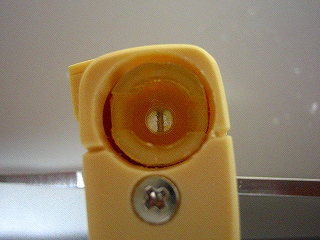

ボールジョイントの入った状態。

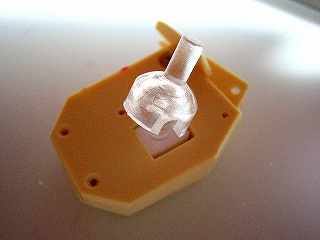

可動範囲と可動中心軸を確認しています。

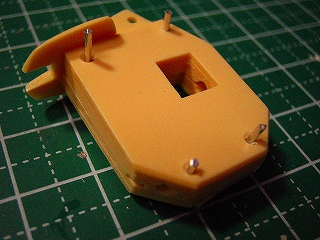

ジオメトリックが決まったら、組み立て。タッピングネジや金属線、プラ棒、瞬着、エポキシ接着剤などで強固に固定していきます。

スキマは一度広げて、プラ材やパテなどで埋めてから整形すると強度が増します。



股関節の改修その２

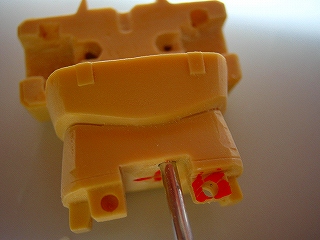

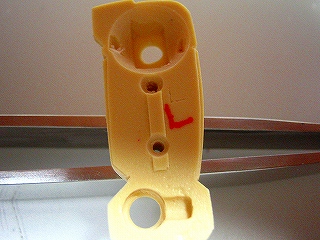

ボールジョイントの受けになる穴をあけます。

取り付け位置を調整します。ここはこのあとうめこむので、失敗は許されません。

位置が決まったら、補強用のポリパテを充填します。

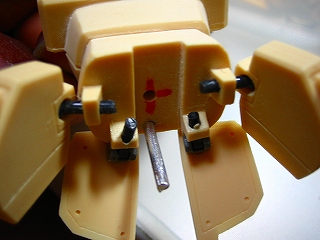

さらに補強用に、真鍮線で軸を打ちます。

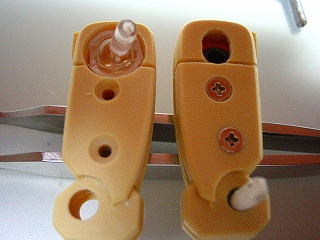

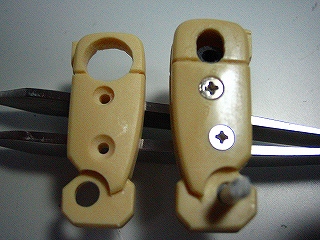

左が改修後、右がノーマル状態です。



さて、股関節にジョイントを装着して

強度バッチリです。しかし、あのデカイバックパックを背負って自立できるでしょうか？仮組は最後まで気が抜けません。

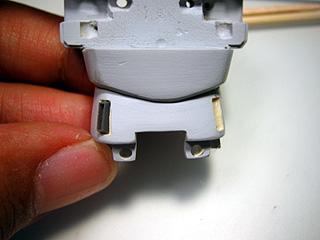

腰回りのアーマー

キットの指示では、「スプリングで装着」になっていますが・・・スプリングでは表情の付けようがないので、速攻却下。

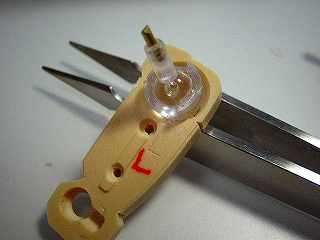

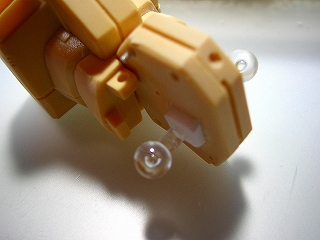

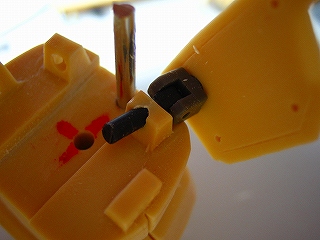

すべてジョイントで６軸自由可動を目的にします。見えにくいですが、そのためのクリアランスを赤ペンでチェックしています。

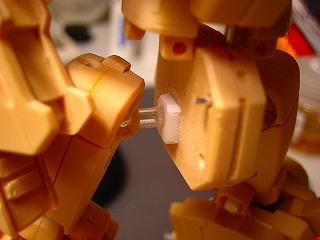

上下、前後、左右に動くようになりました。

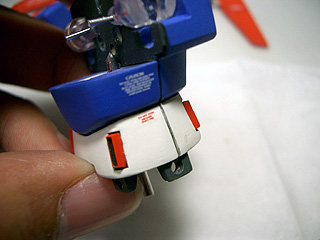

どんどん、どんどん進めて、完成状態です。

股関節に自由度を持たせたので、それを囲むアーマー類も、干渉しないように自由度を大きく取りました。

ほぼ完成したところで仮組したら、サイドアーマーの位置がしっくりこなかったので・・・この腰下の位置から、

腰横まで上に移動しました。これでスッキリしました。



ディテールアップ

機体の各所にあるスラスター状のディテールは、すべてコトブキヤさんのプラパーツに置き換え。

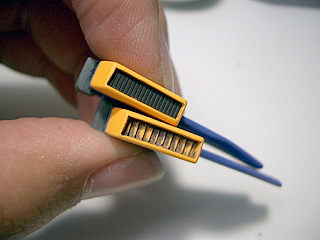

スラスター内部のフィン状モールドも、ディテール入りのプラパーツに置き換え。

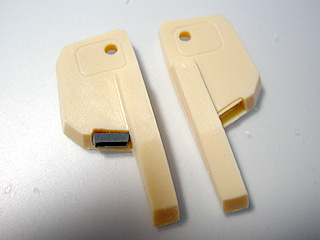

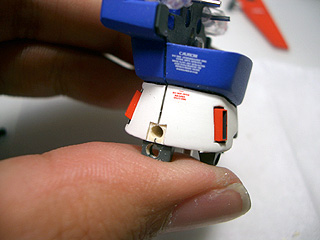

ＧＫキットにはないディテールを追加するために、四角い穴を掘って・・・

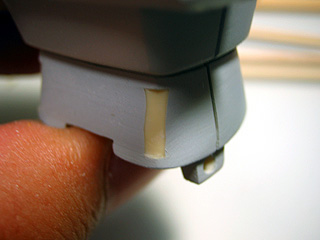

コトブキヤさんパーツを埋め込み。
