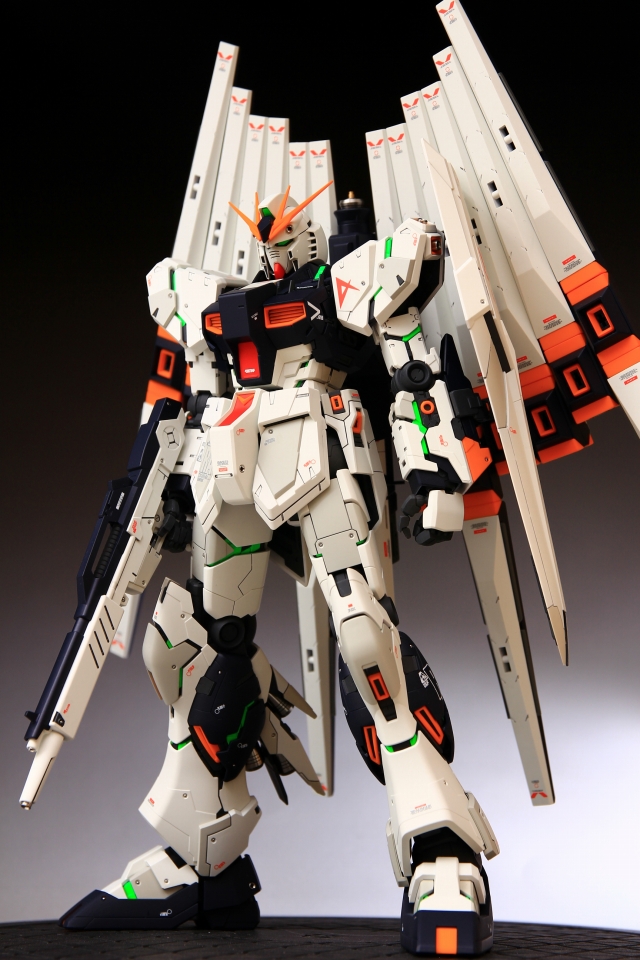

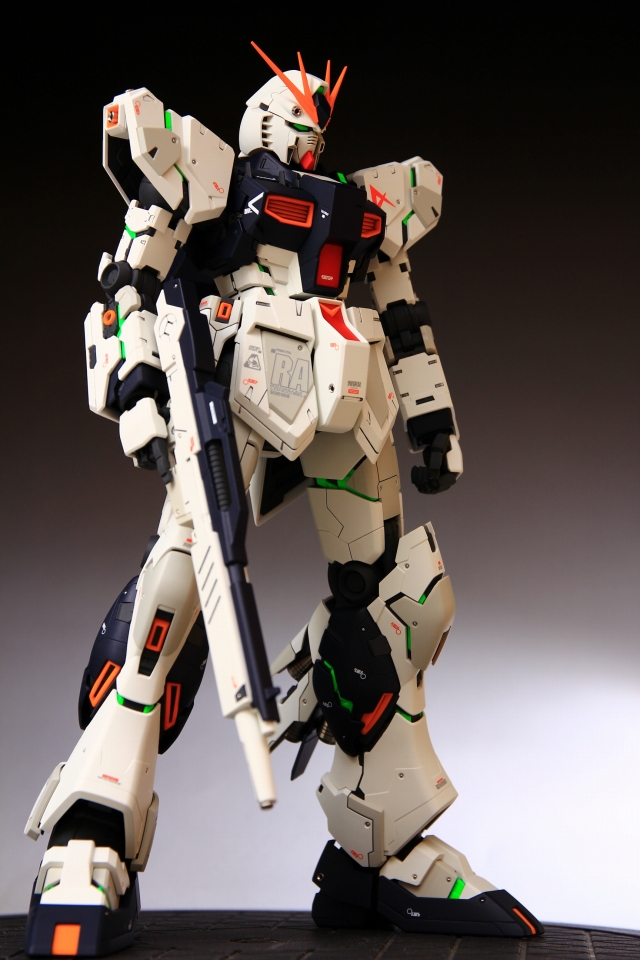

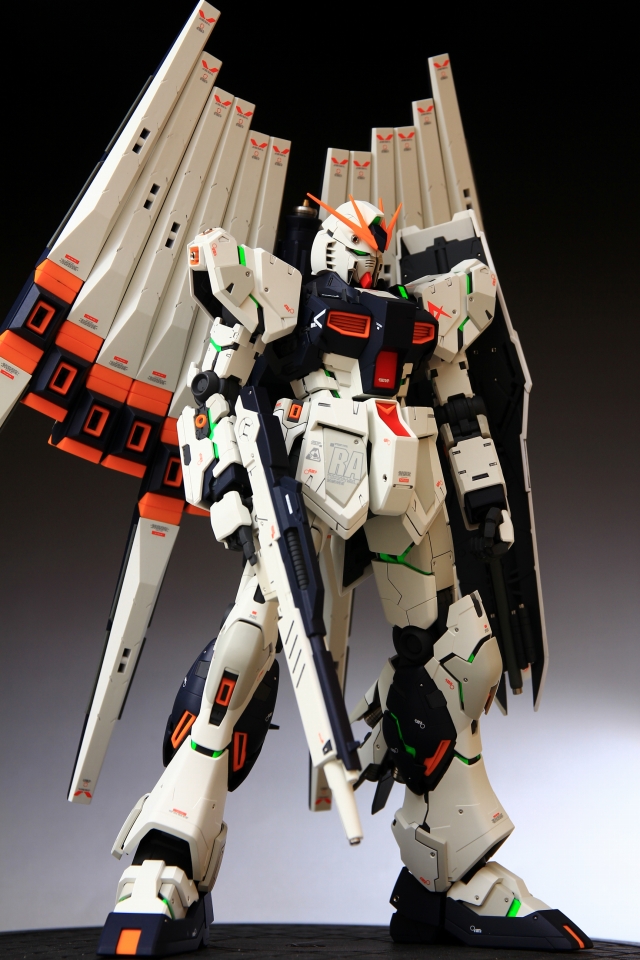

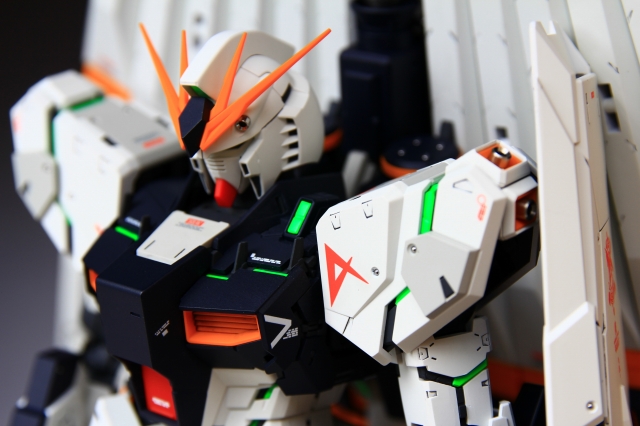

ニューガンダムVer.Ka

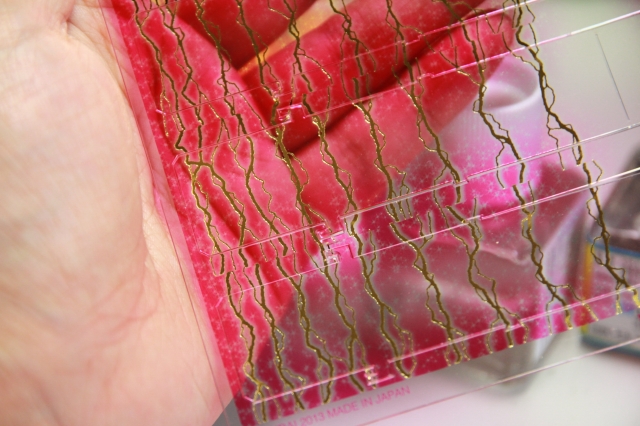

サイコフレーム発動モード（バーストモード）＋ファンネル増設、での製作です。

　

　

　

　

---

---

---

　

　

　

　

　

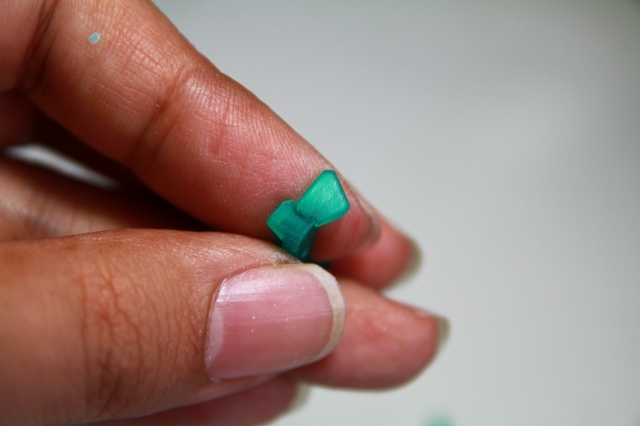

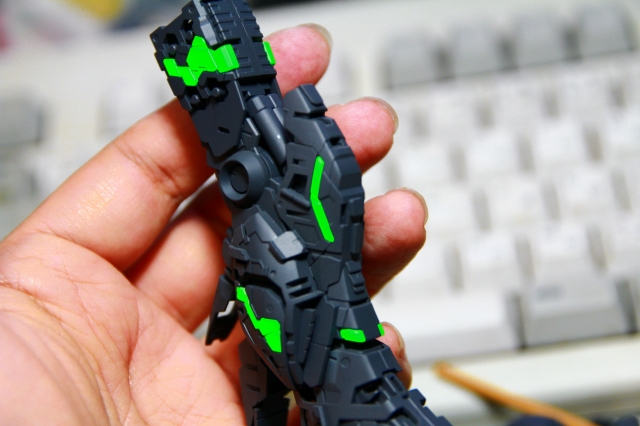

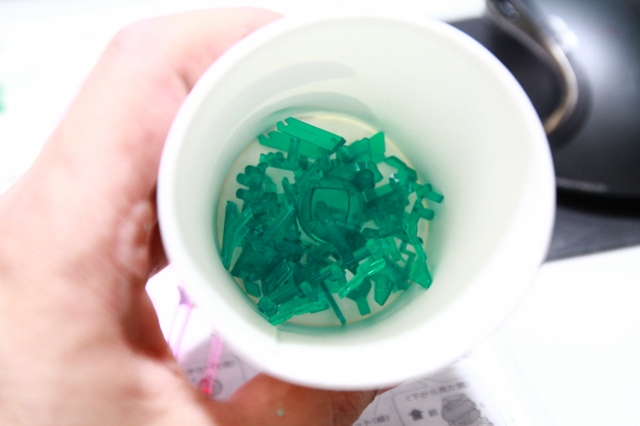

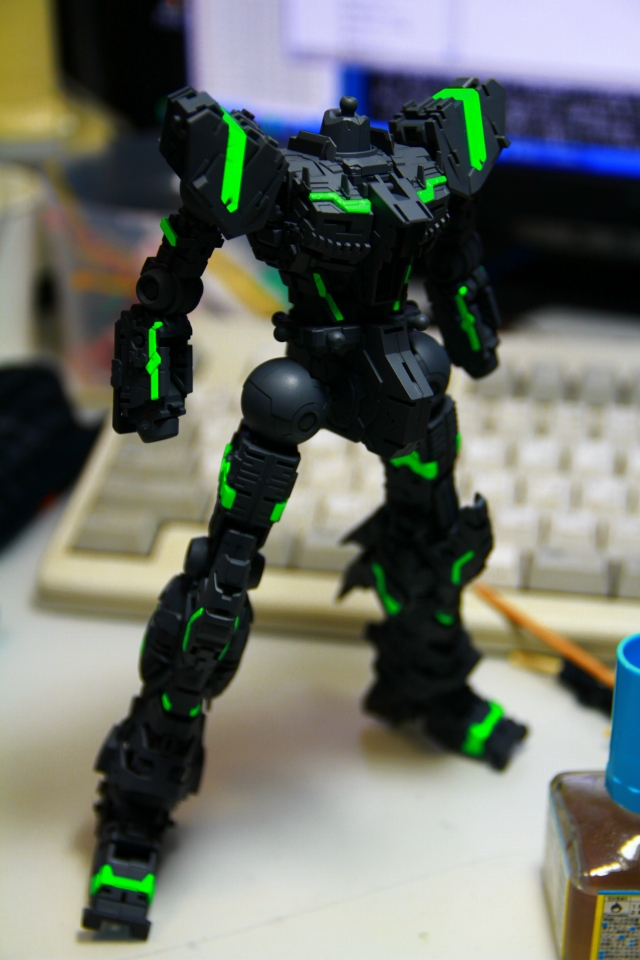

サイコフレームは一番最初に手を付けると、製作がスムーズに進みます。

バリがあってハマリが悪い部分があるので、前もって加工しておくとイイです。

　

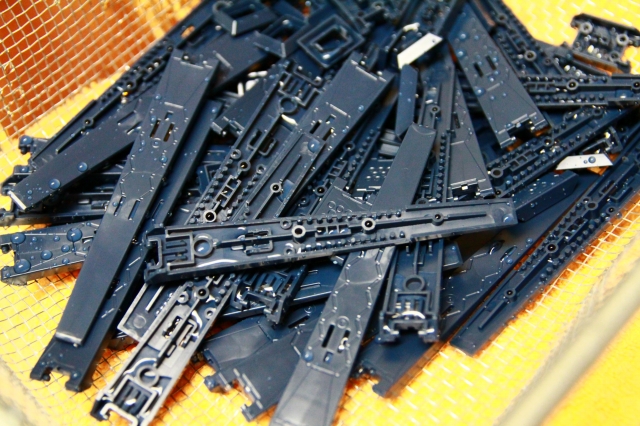

あるていど工作が進んだら、丁寧に洗剤で脱脂します。

　

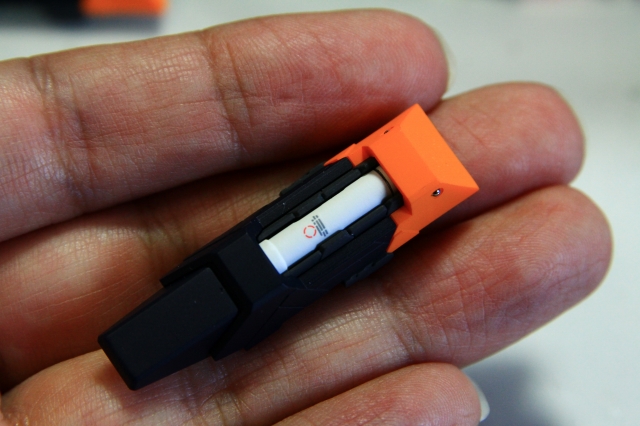

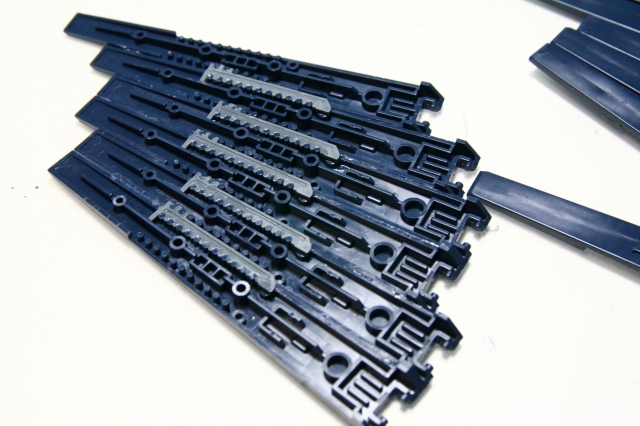

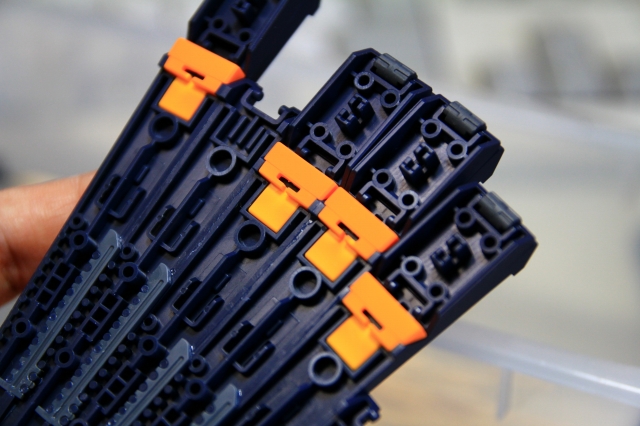

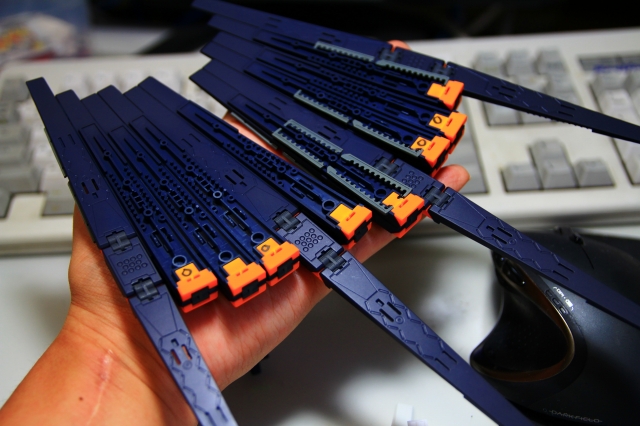

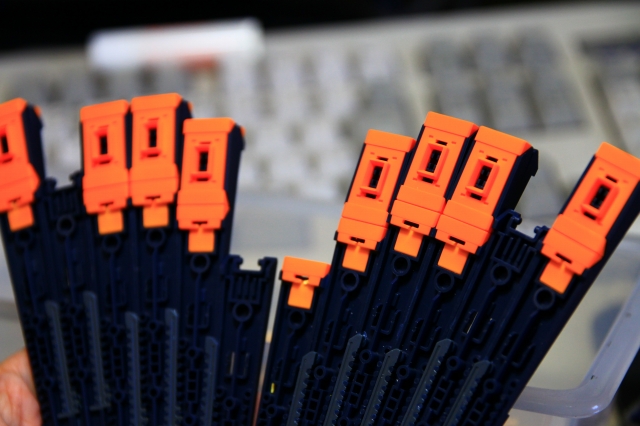

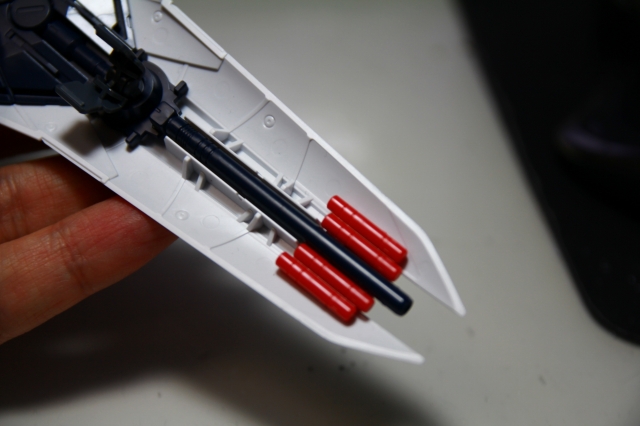

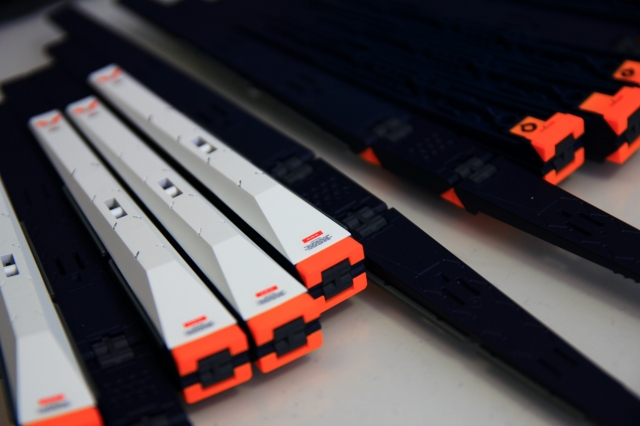

ファンネルも時間がかかるので、優先的に進めています。

　

　

今回はダブルファンネルを乗せられるかどうか、

フレームをいつも以上に強固に仕上げます。

　

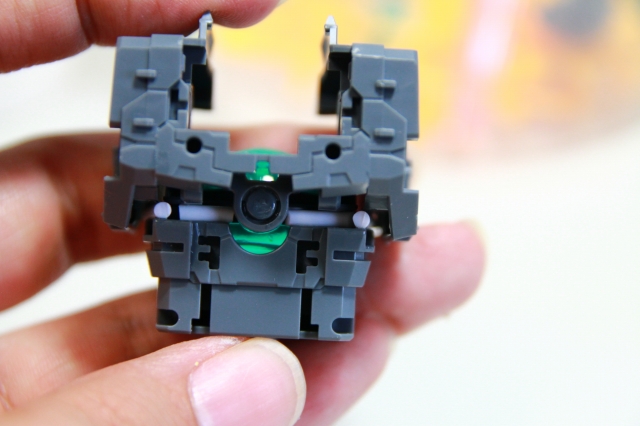

クリアランスにプラ材を詰めます。

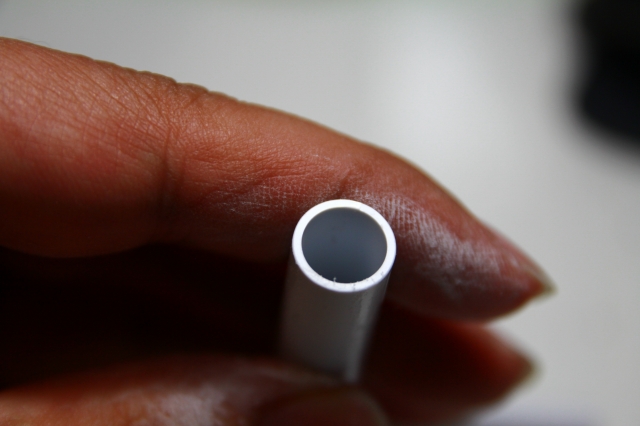

両面が並行ではないので、接点法線が必ず直角になる丸棒を使用します。

　

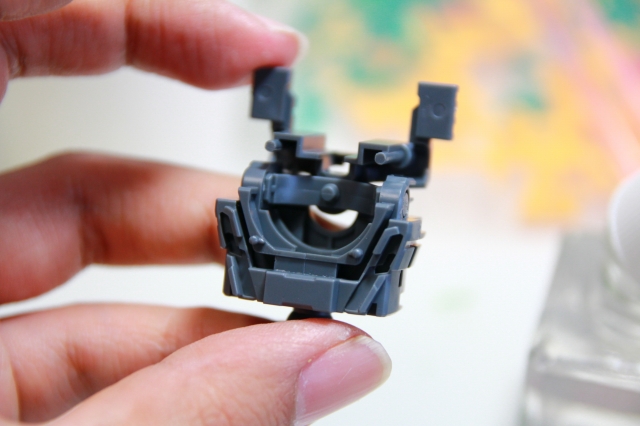

モノコックフレームですが、できるだけ中空部分が少ない方がイイので

応力変形しそうな部分に補強を入れます。

　

　

フレームを固定してしまうと、外装パネルがはまらない部分があります。

固定仕上げの場合は、かなり計画的にやらないと取り返しがつかないので、

段取りは十分に検討が必要です。

　

　

　

　

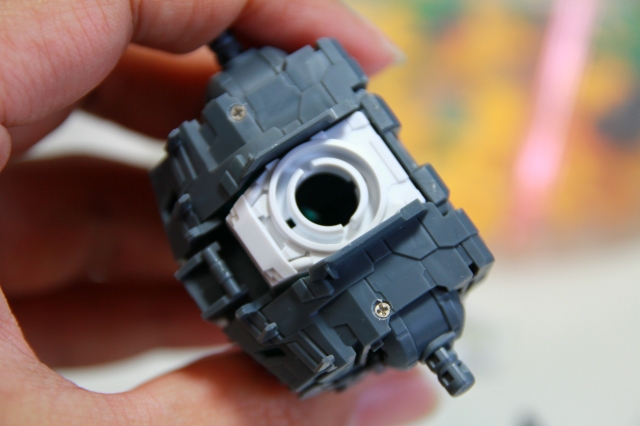

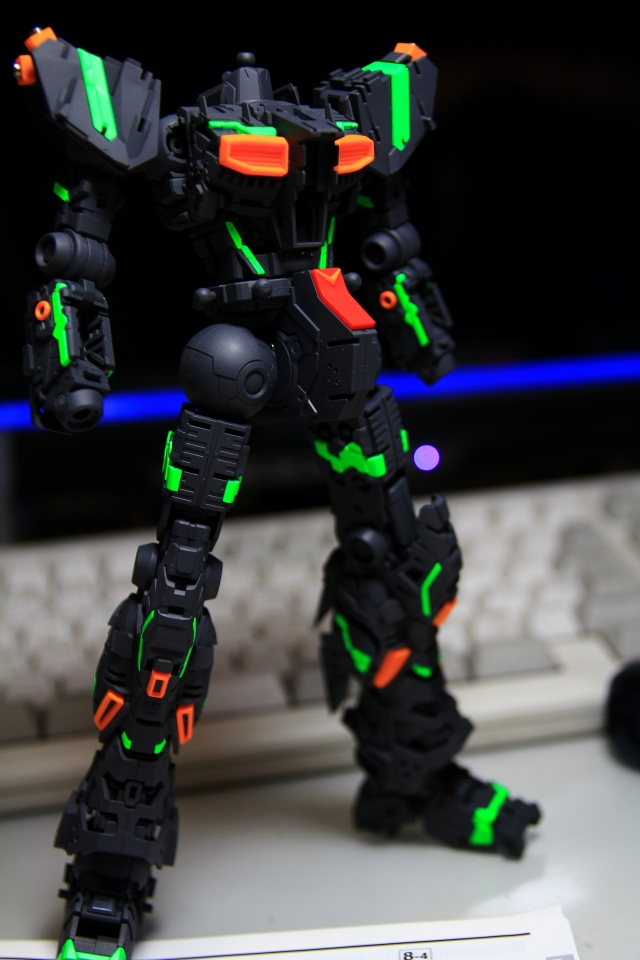

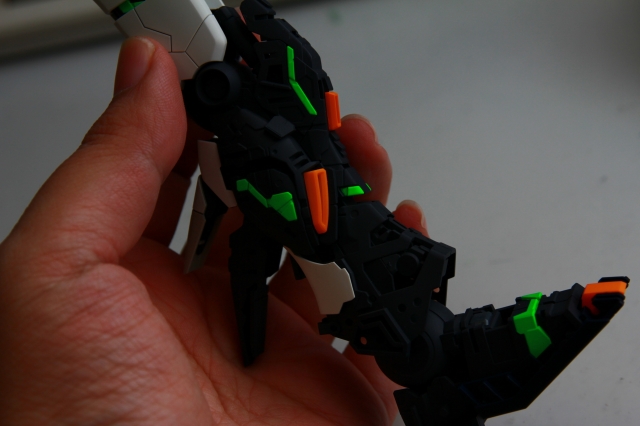

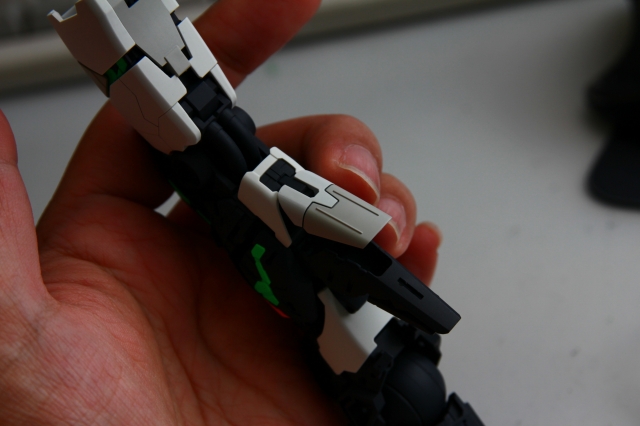

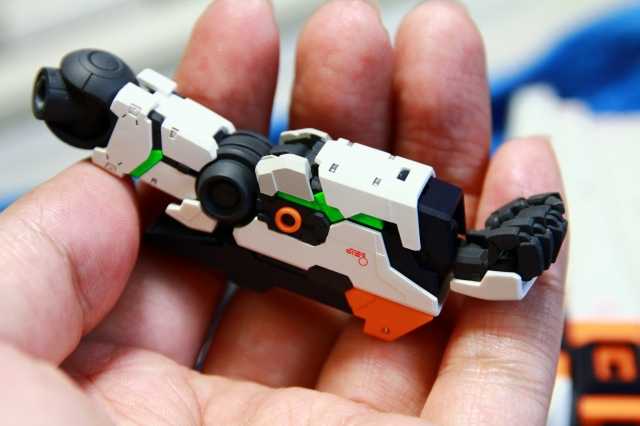

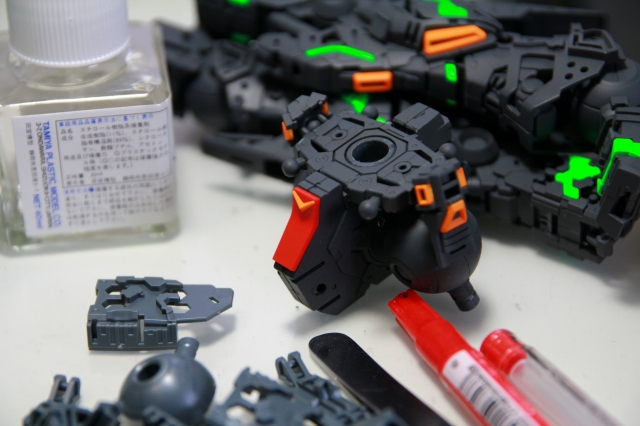

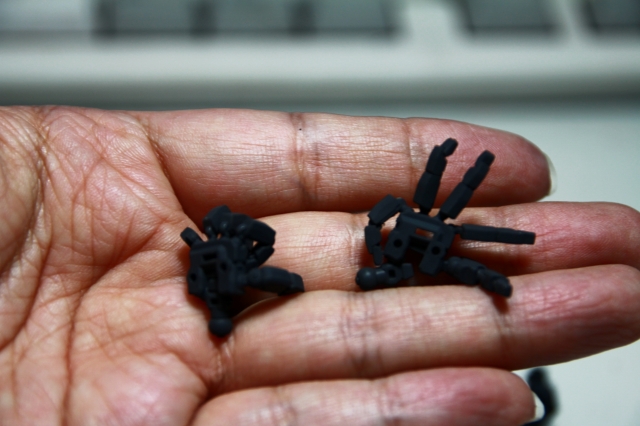

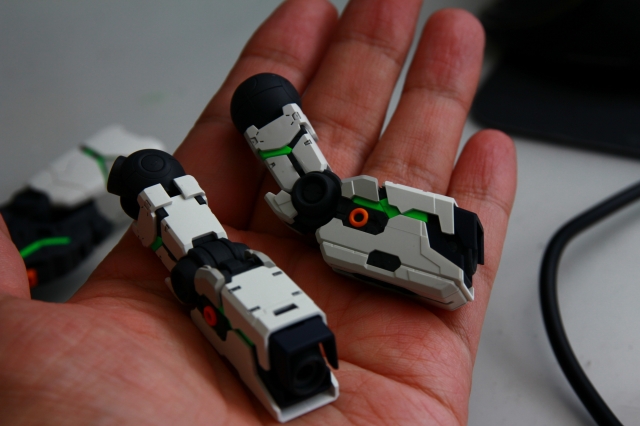

手足のフレームも、ネジと接着剤などを併用して強固に組みます。

　

　

　

　

　

---

　

---

　

　

キットは複数用意して、仮組したものと常時比較しながら

製作を進めます。

　

　

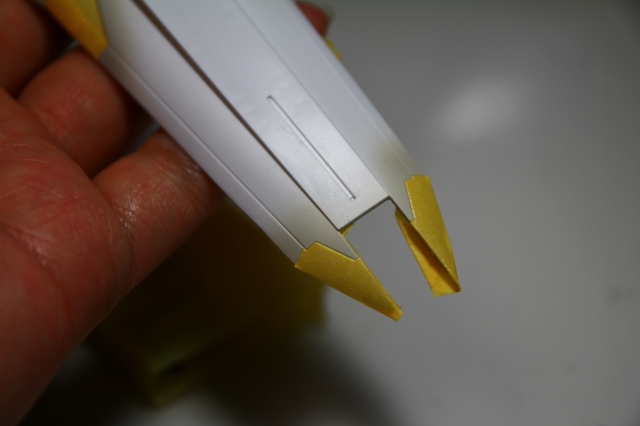

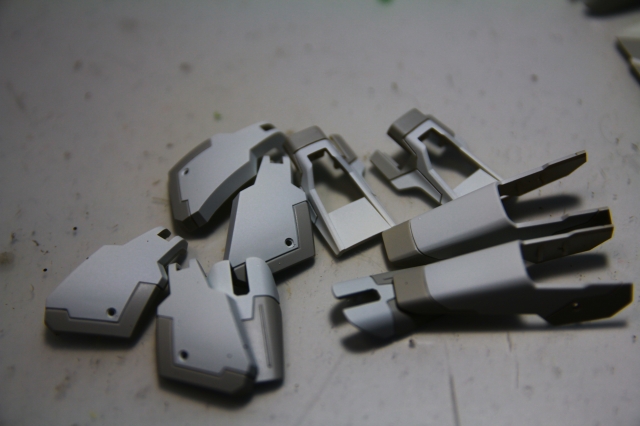

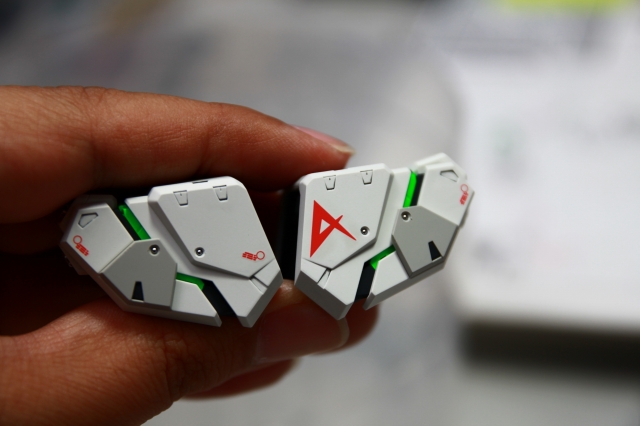

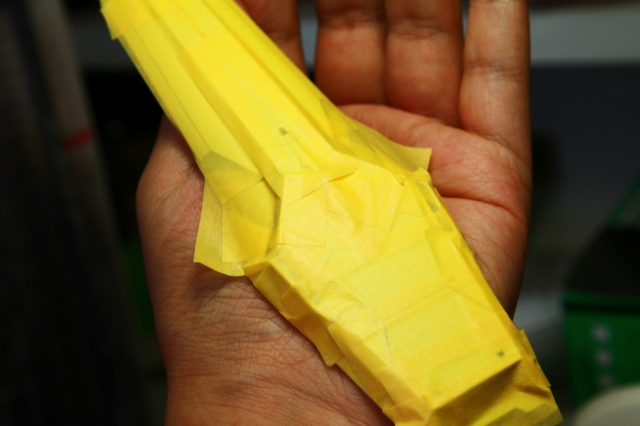

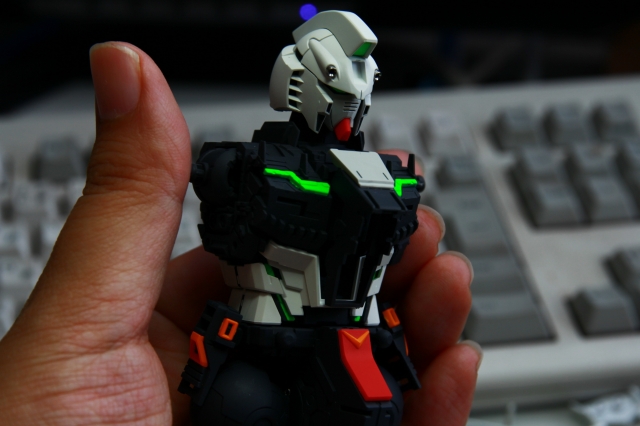

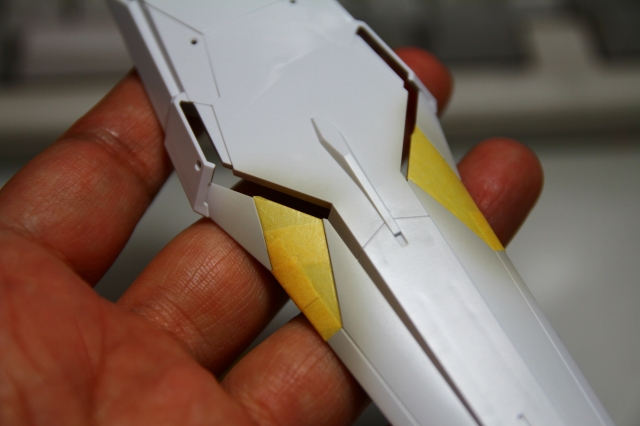

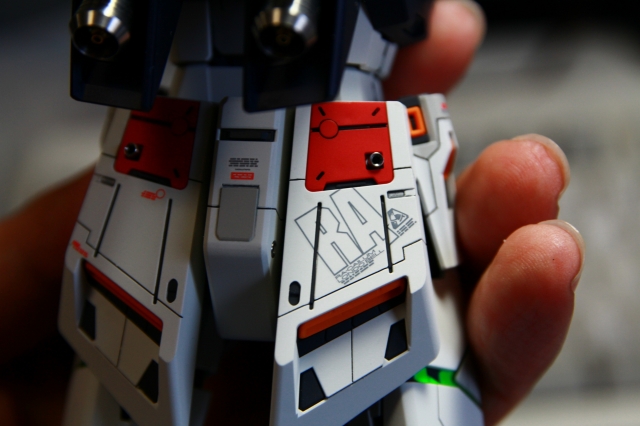

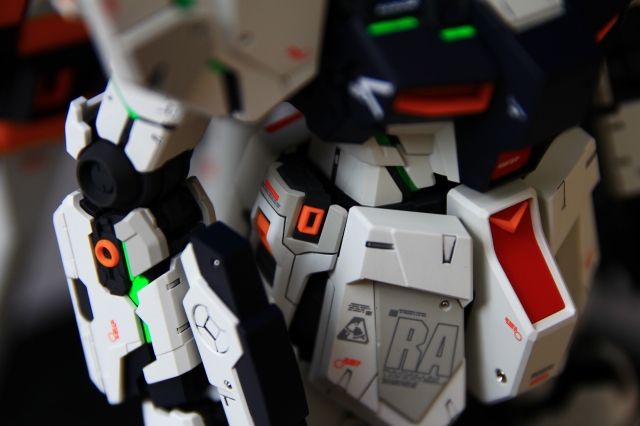

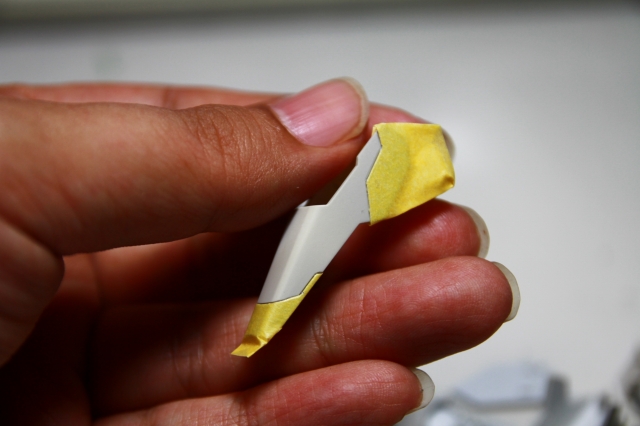

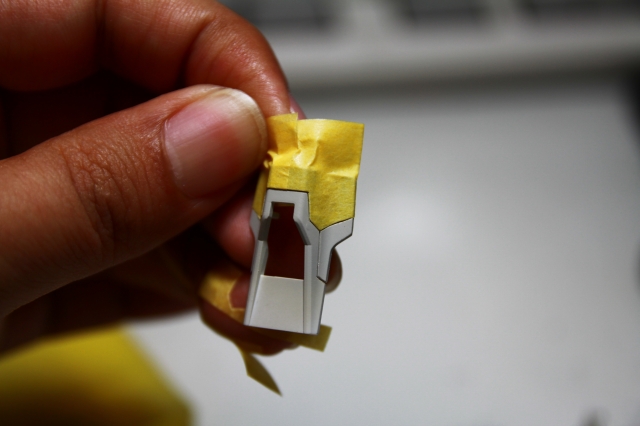

今回は塗り分けを増やしました。

　

　

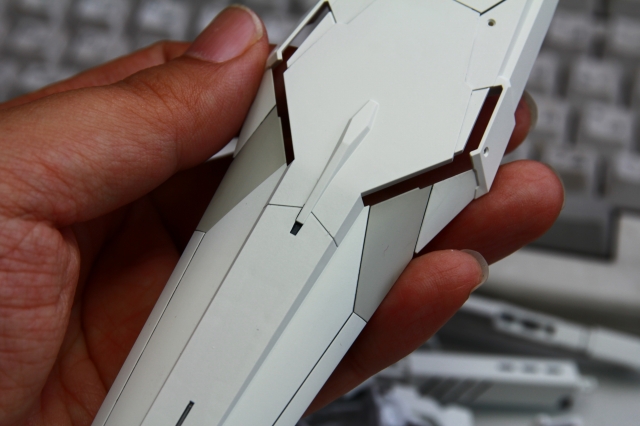

塗り分けに際して、スジ彫りを変更しています。

　

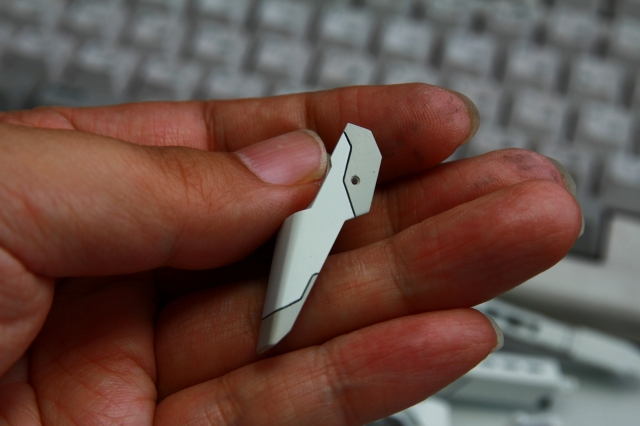

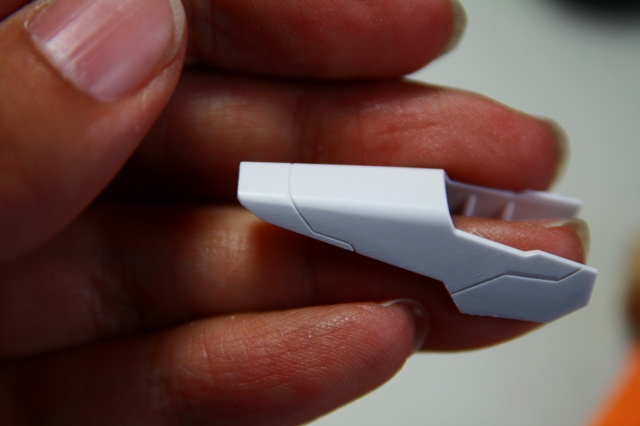

スジ彫り強化。

　

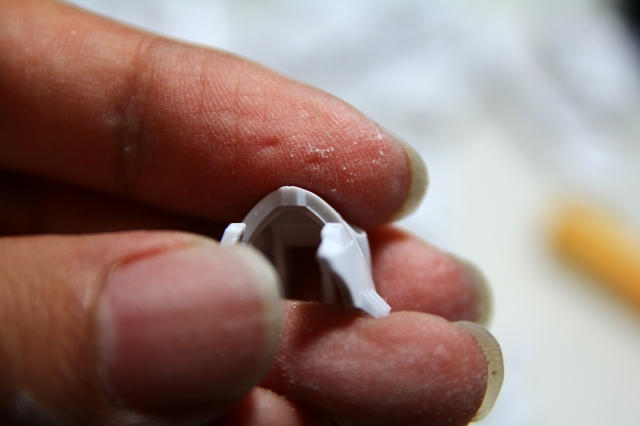

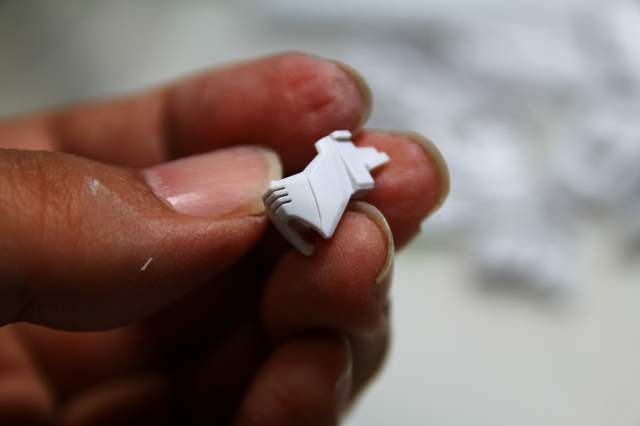

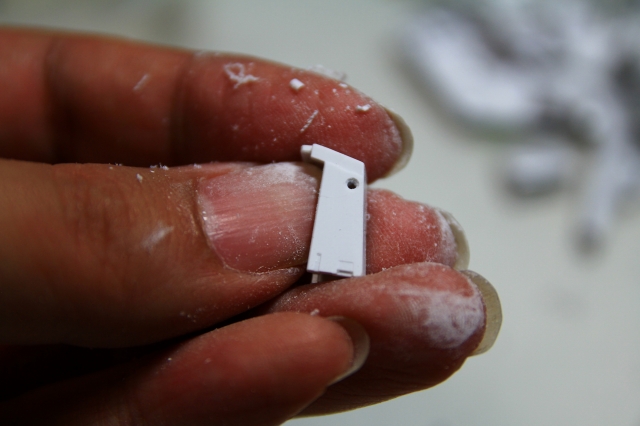

左だけにあるバリ。処理します。

　

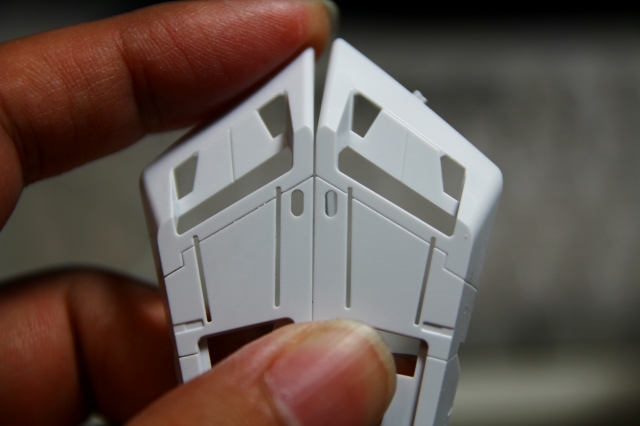

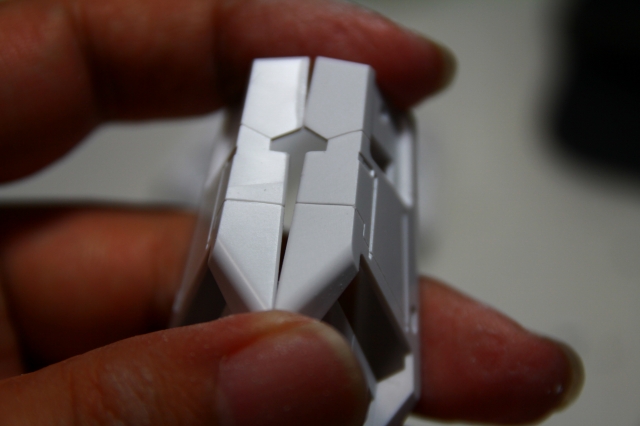

スジ彫り整理、面の整理。

　

パーツ分割が非常にスバラシイです。

　

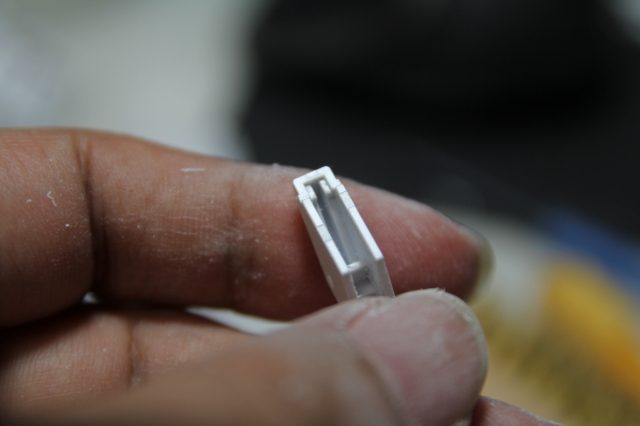

断面も整面。内側と外側の面取は、まったく違う方法で行っています。

　

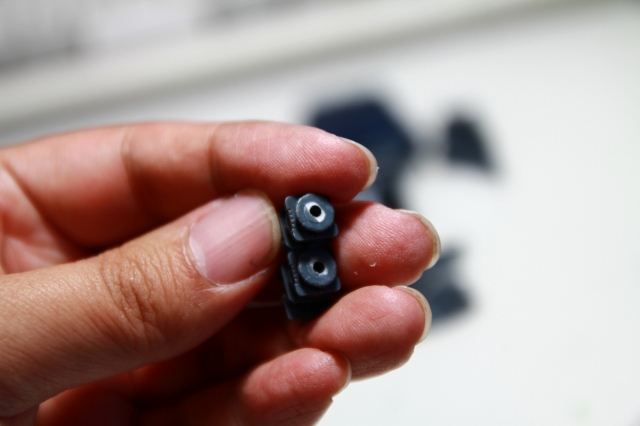

左右非対称のダボ跡。

　

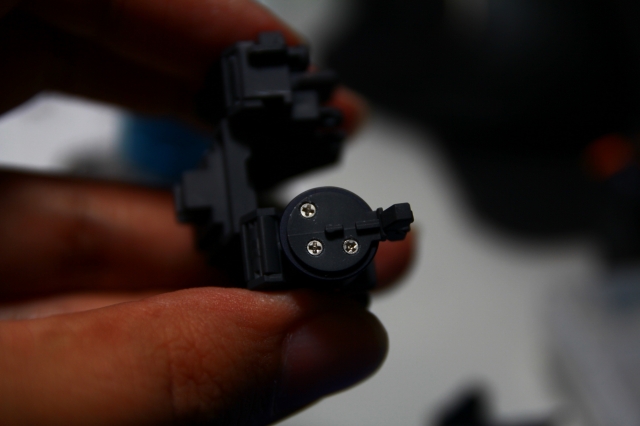

ファンネル保持のためにネジで慎重に固定。

支点と応力をしっかり見定めます。

　

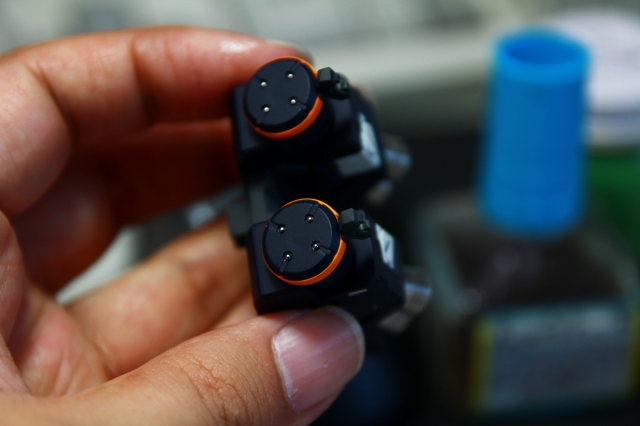

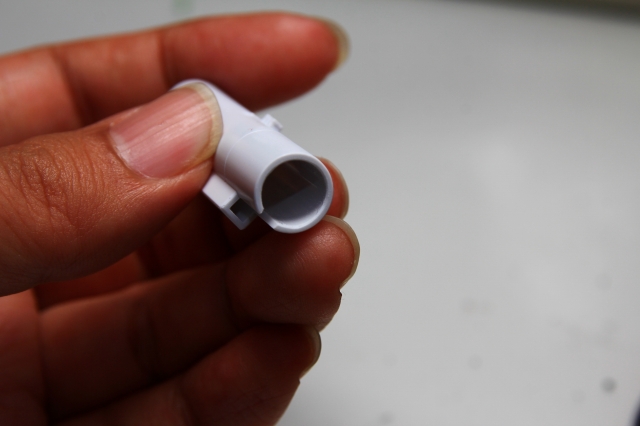

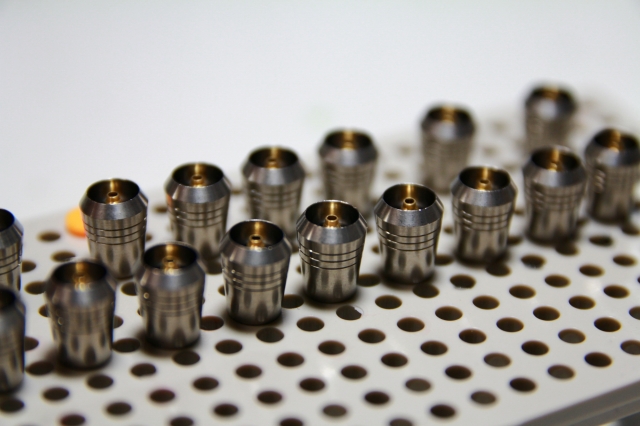

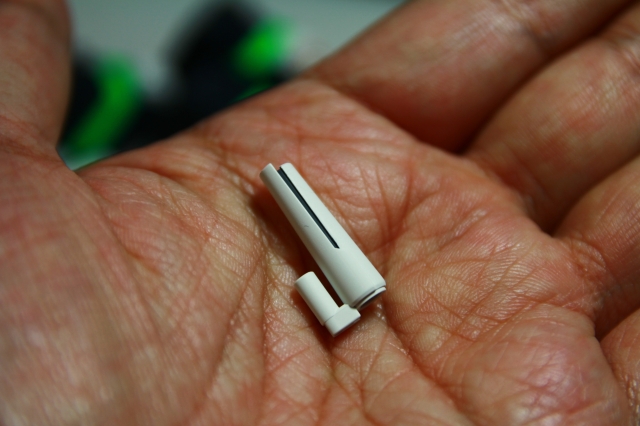

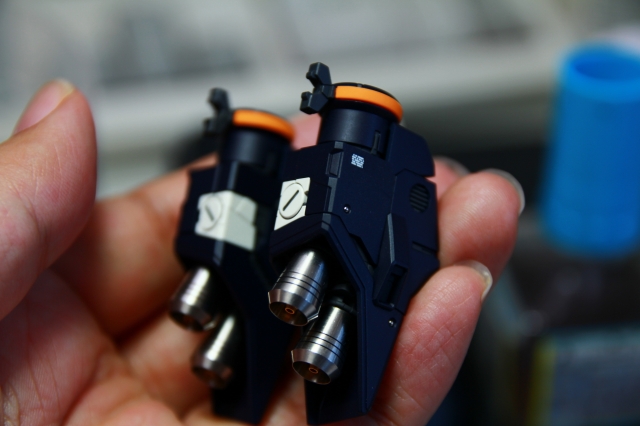

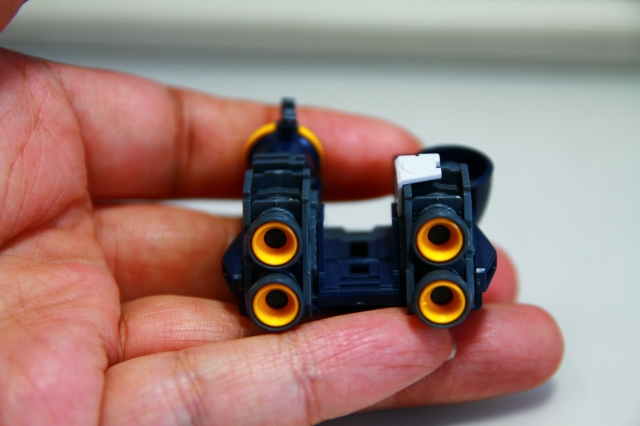

ノズルはまとめて作っておくと、キレイに出来ます。

　

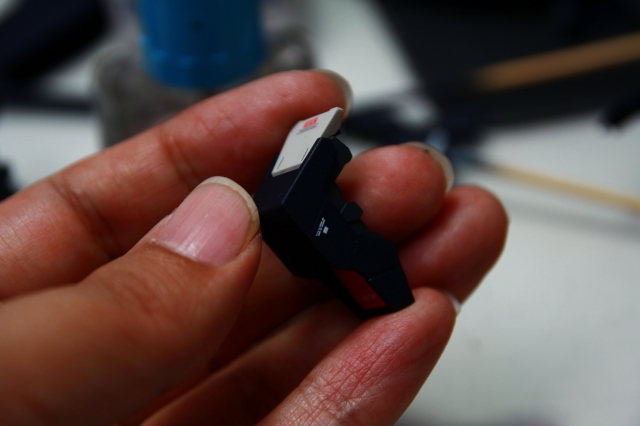

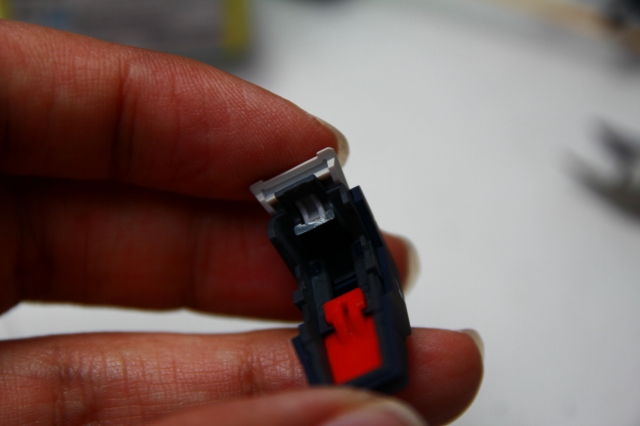

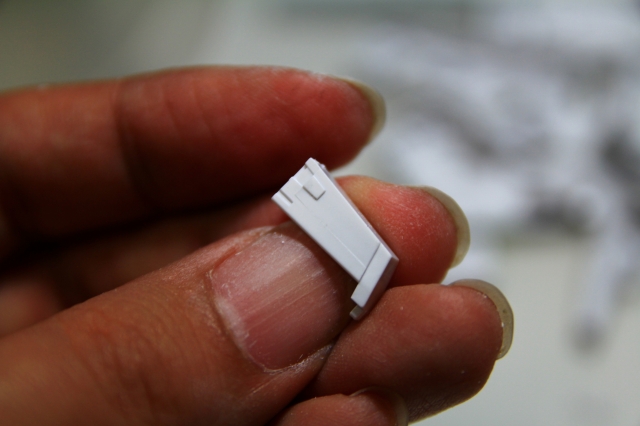

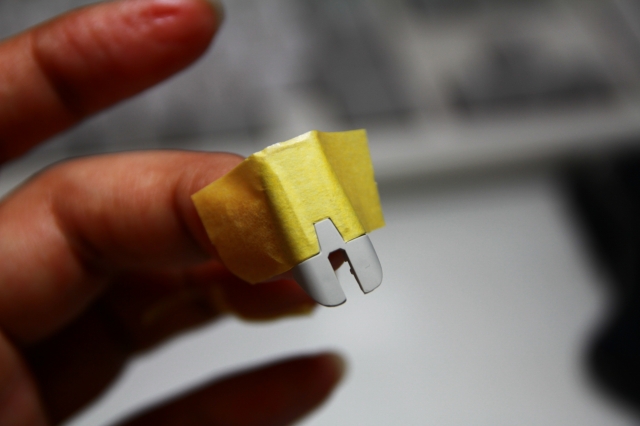

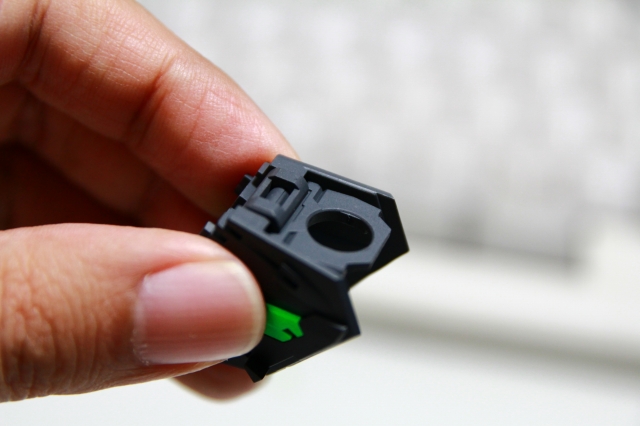

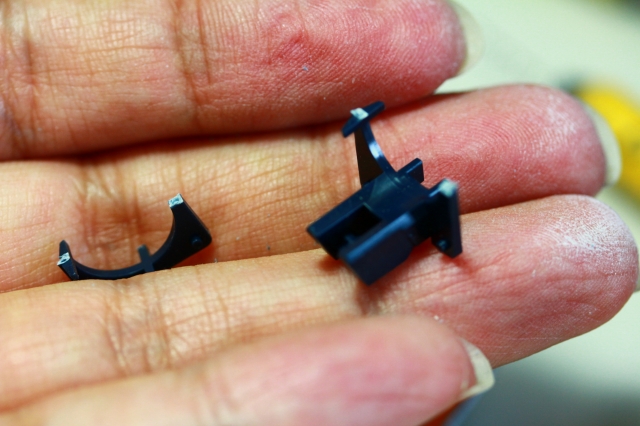

このパーツは説明書どおりに組むとキレイにはまらないので、

ラッチを切り落として接着したほうがイイです。

　

　

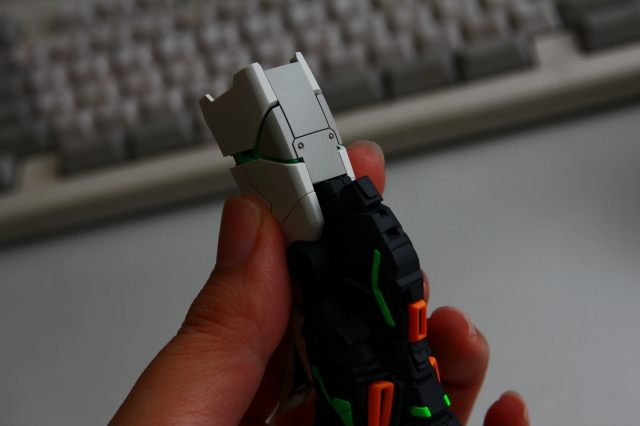

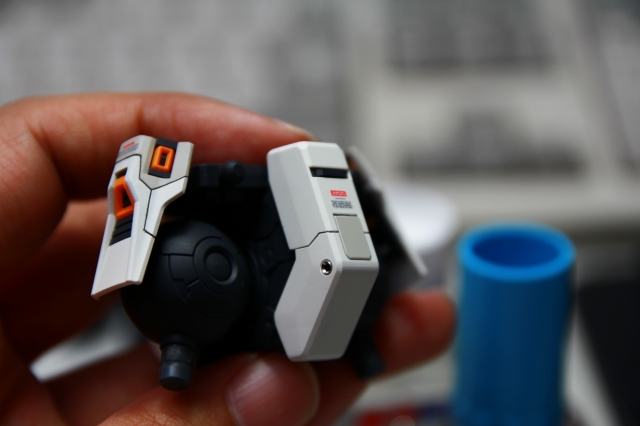

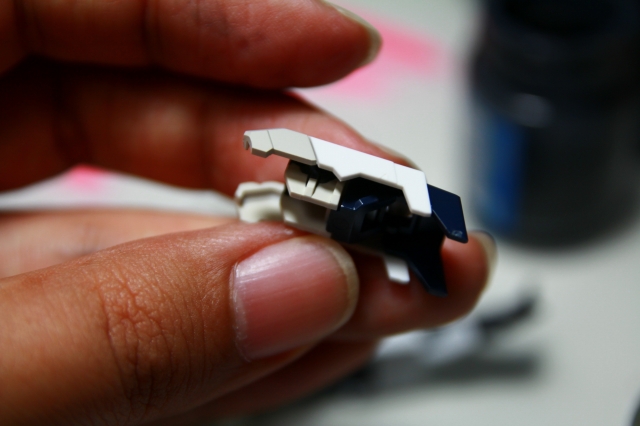

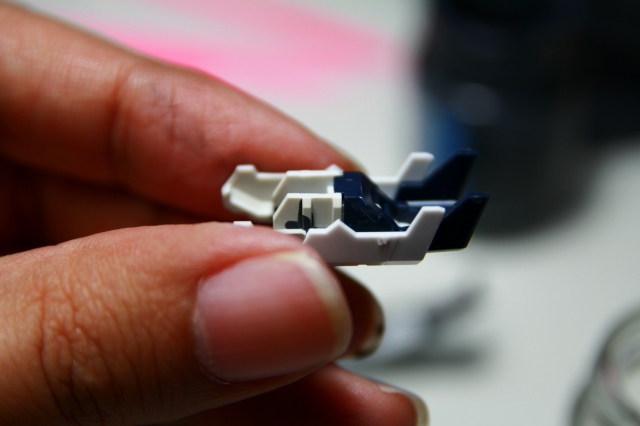

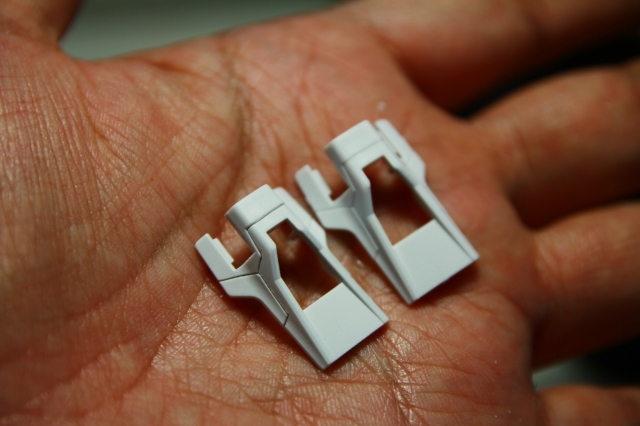

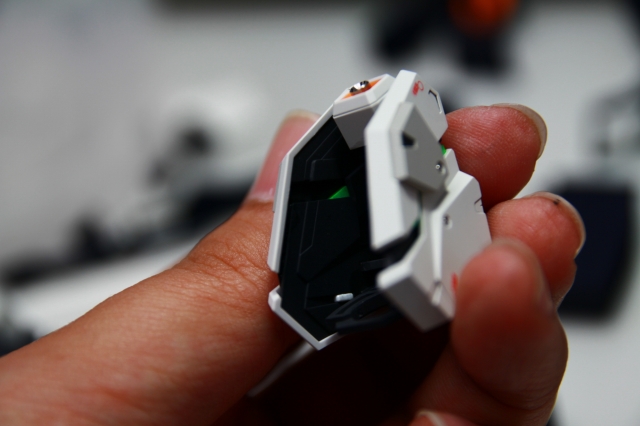

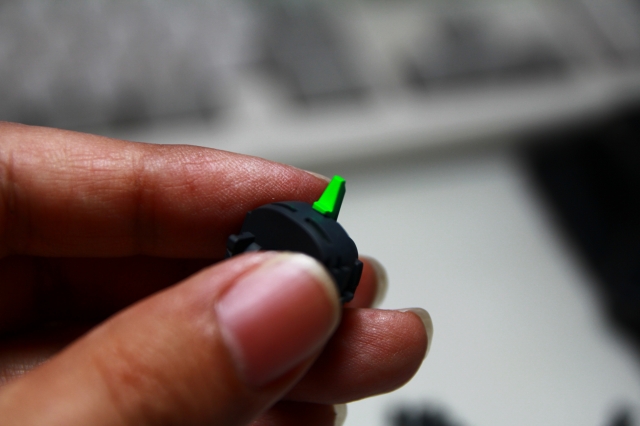

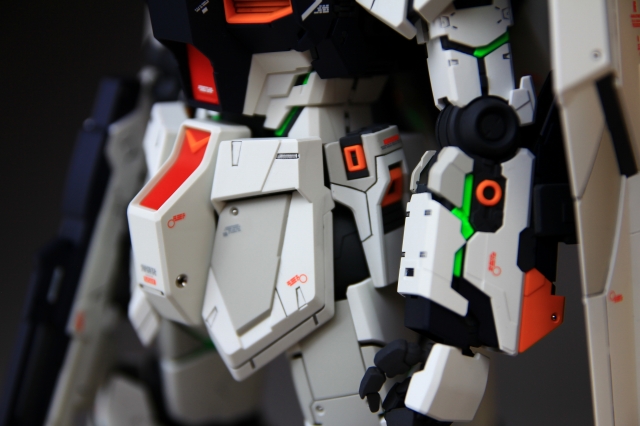

肩のパーツ。保持が弱いのでベスト角度で固定。

　

　

　

新しいキットなのにバリが多いです。

見た目のバリと、構造的バリは処理の仕方が違うのでじっくり考えて。

　

　

　

　

　

　

---

---

---

　

　

　

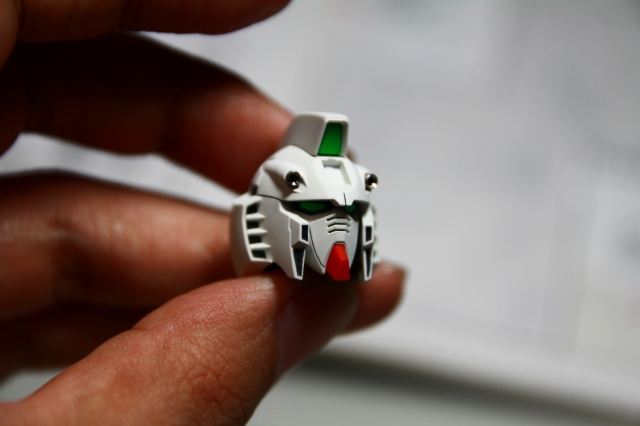

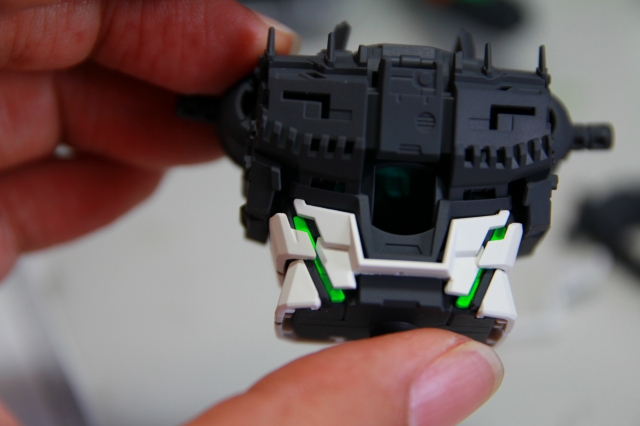

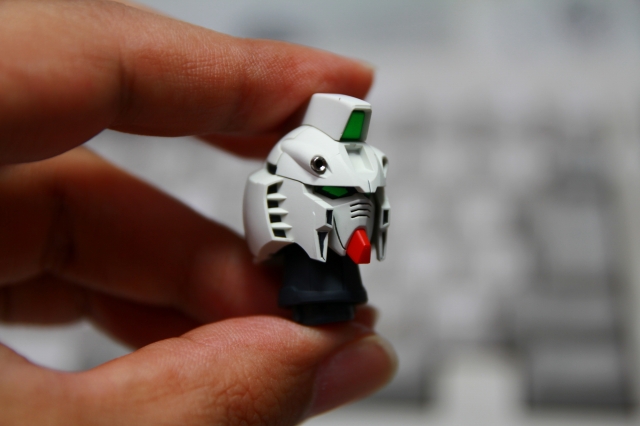

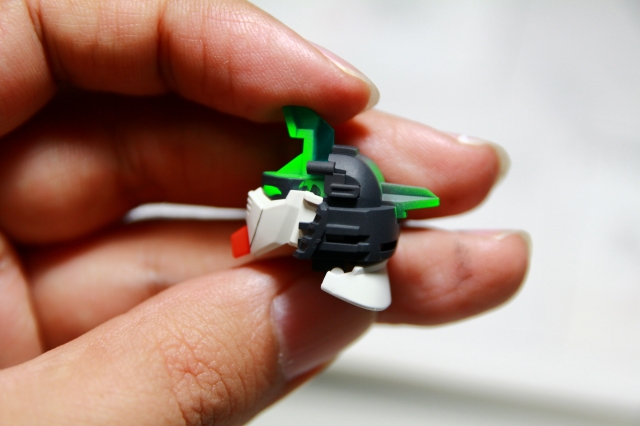

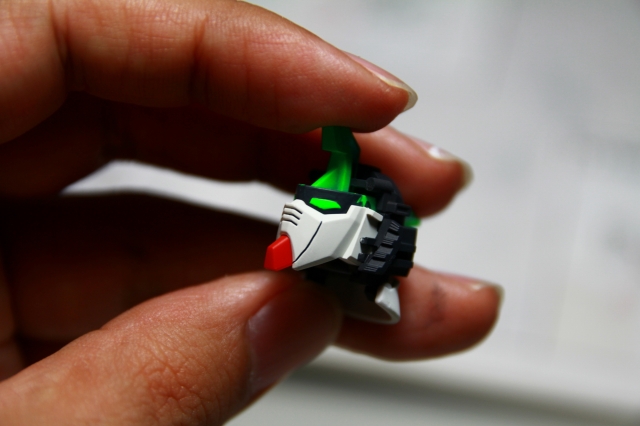

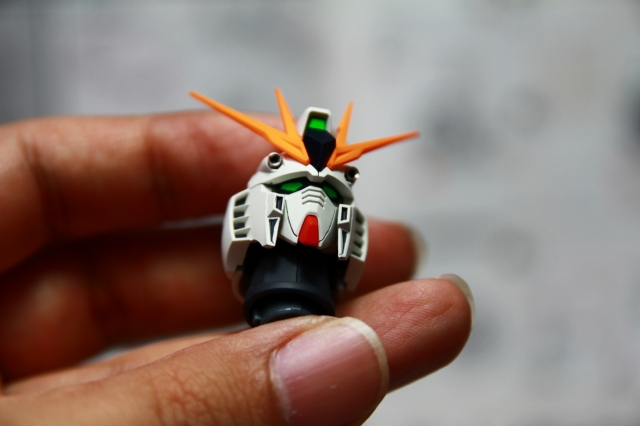

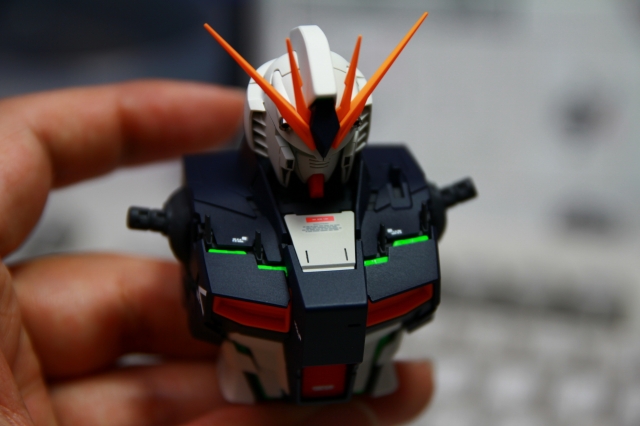

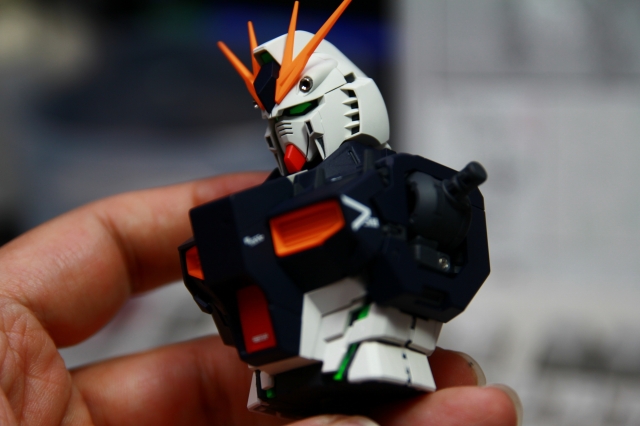

アンテナは破損防止のため、最後の最後で取り付けます。

　

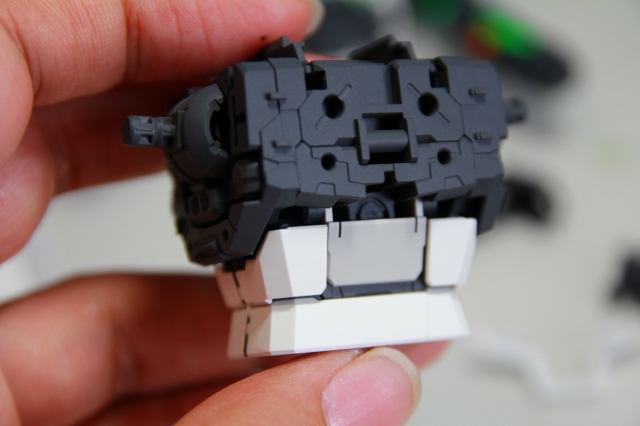

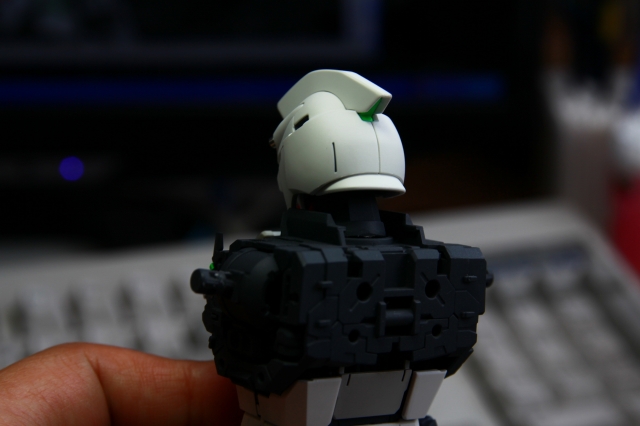

ダブルファンネルの重量に耐えられるように、

ボディ内はできるだけ構造体を充填します。

　

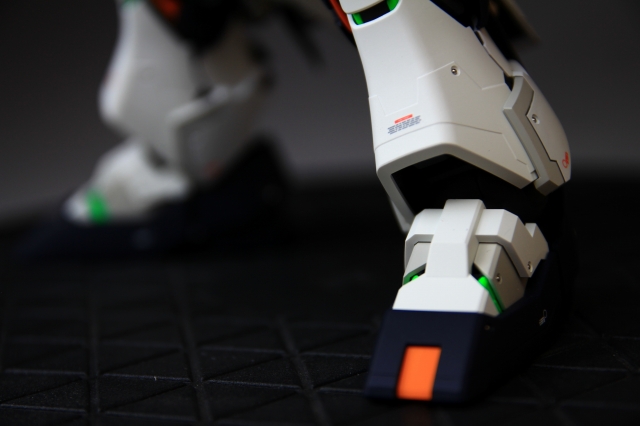

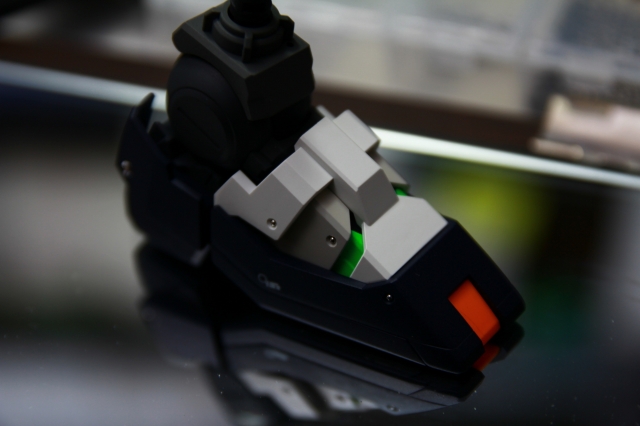

足裏の接地精度を上げるため、ガラス板の上で

正確な平面を作っています。

　

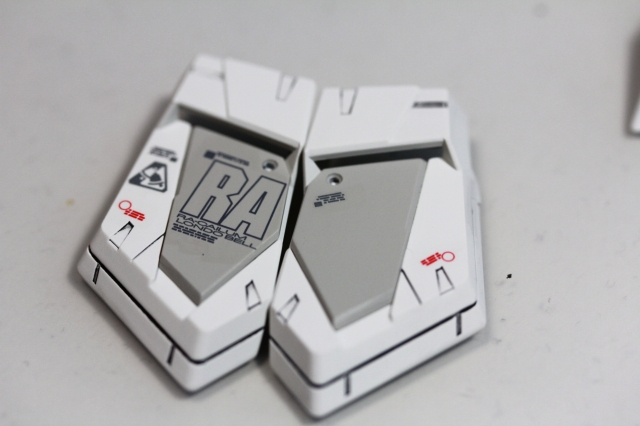

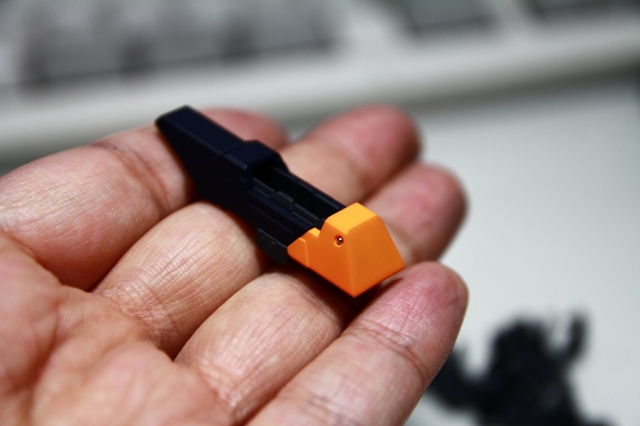

ファンネルもブラケットを利用して強固に固定。

　

アタッチメント用のすき間が生じるので、

フィラーブラケットを追加で製作しました。

　

　

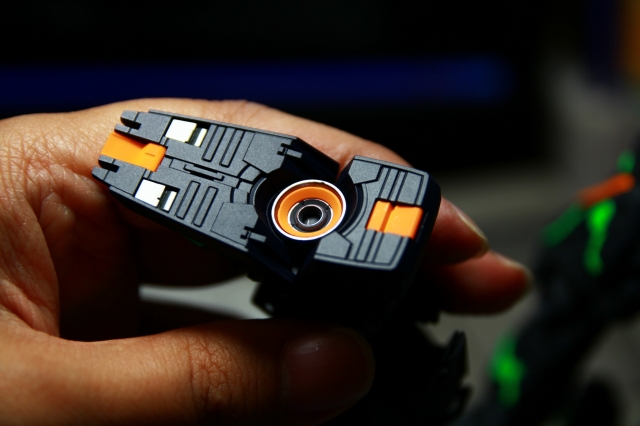

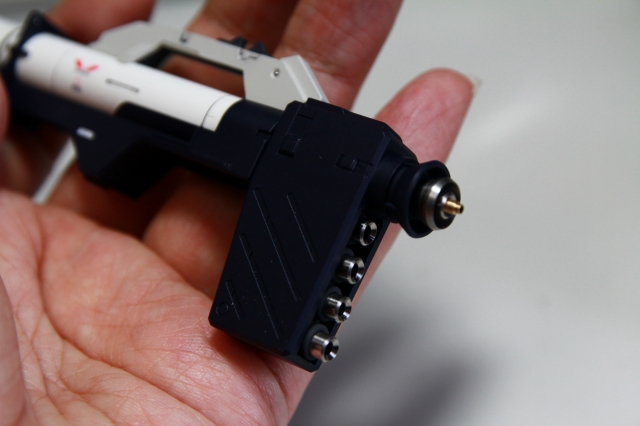

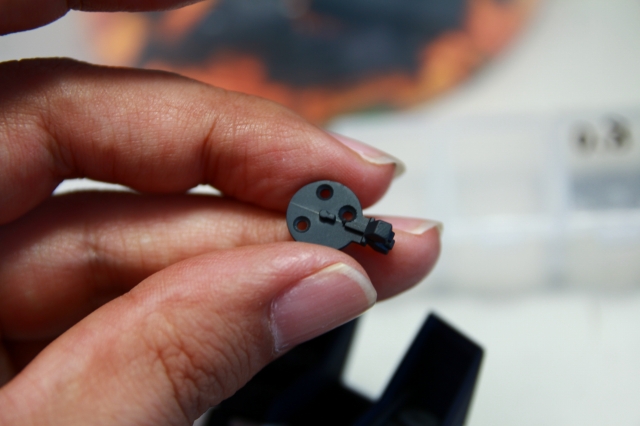

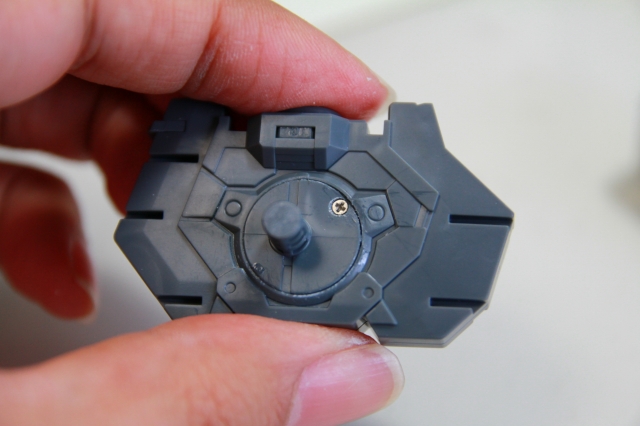

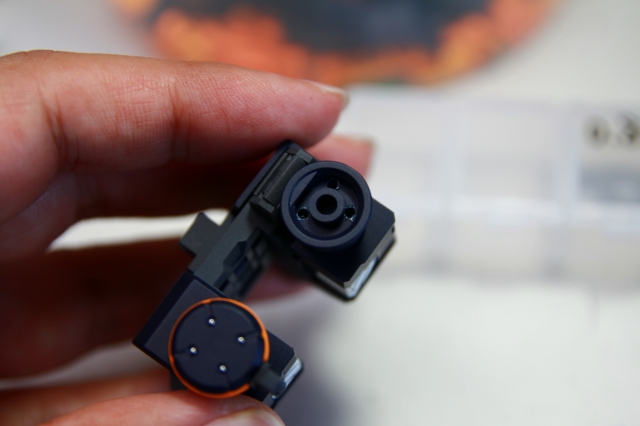

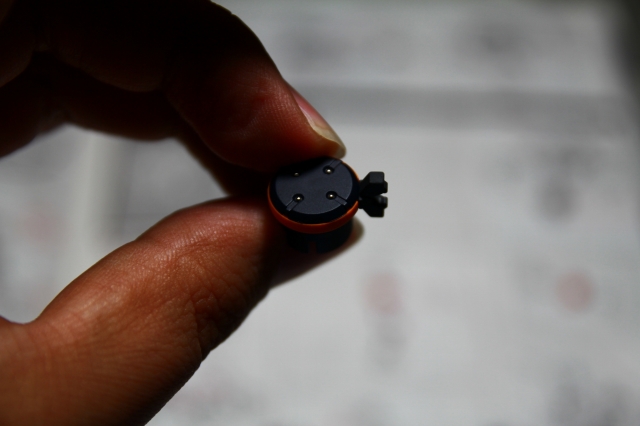

ファンネルマウント。ネジにてしっかり固定。

　

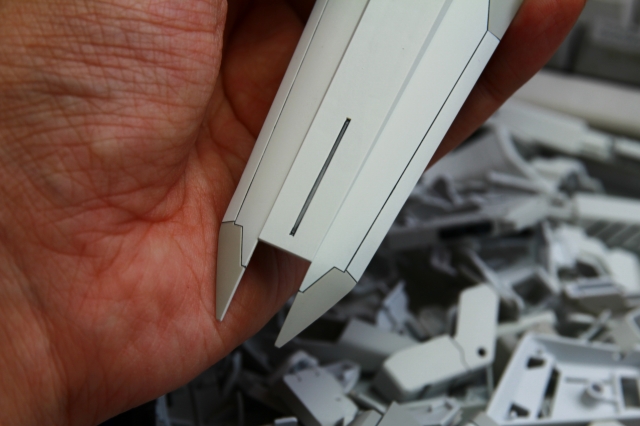

デザイン的にもキット的にも、圧倒的に強度が足りないパーツです。

うかつにヤスリがけすると強度が落ちますので注意。

　

　

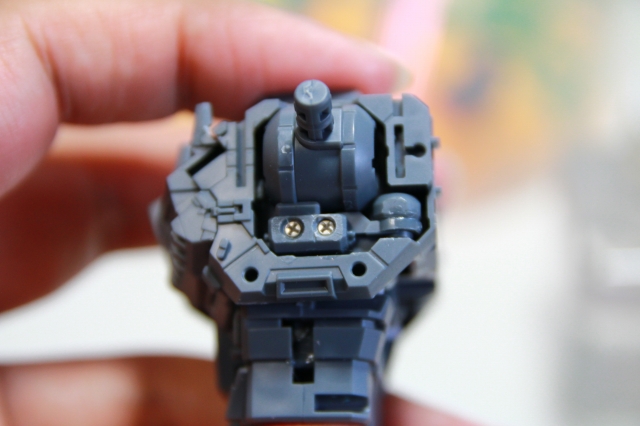

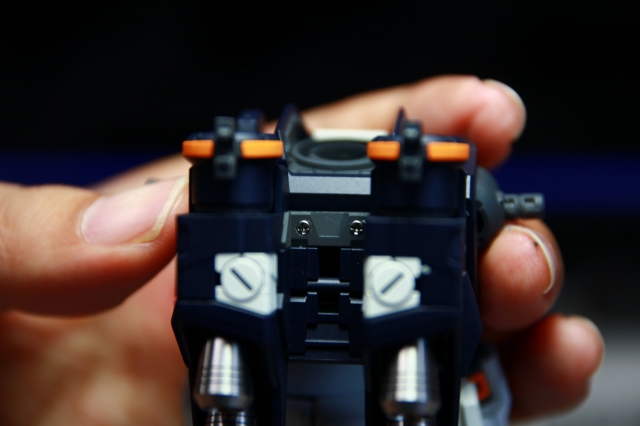

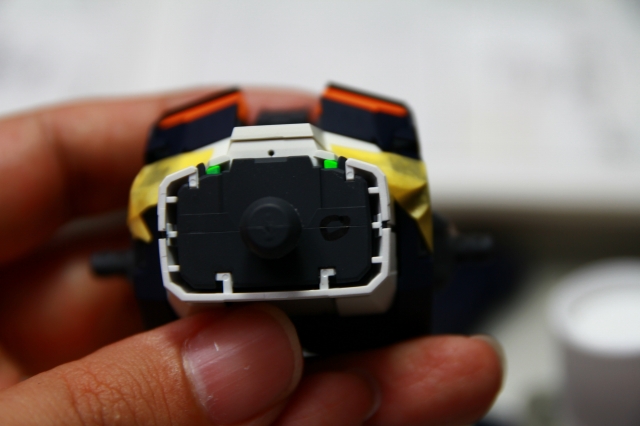

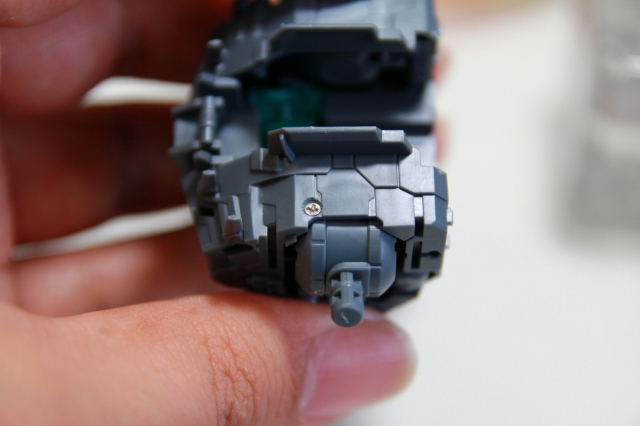

ランドセルと本体はネジ止めにしました。

　

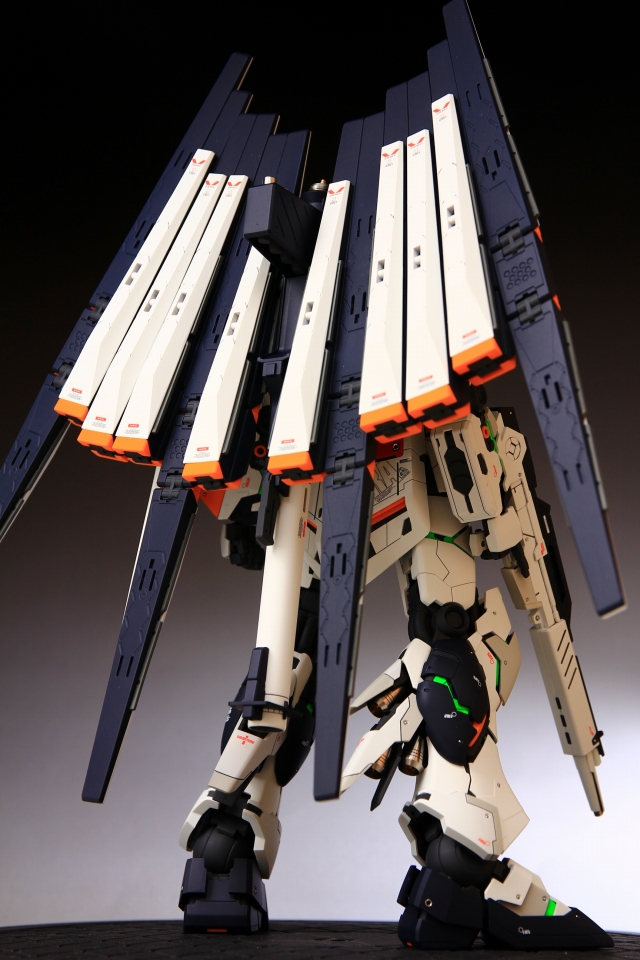

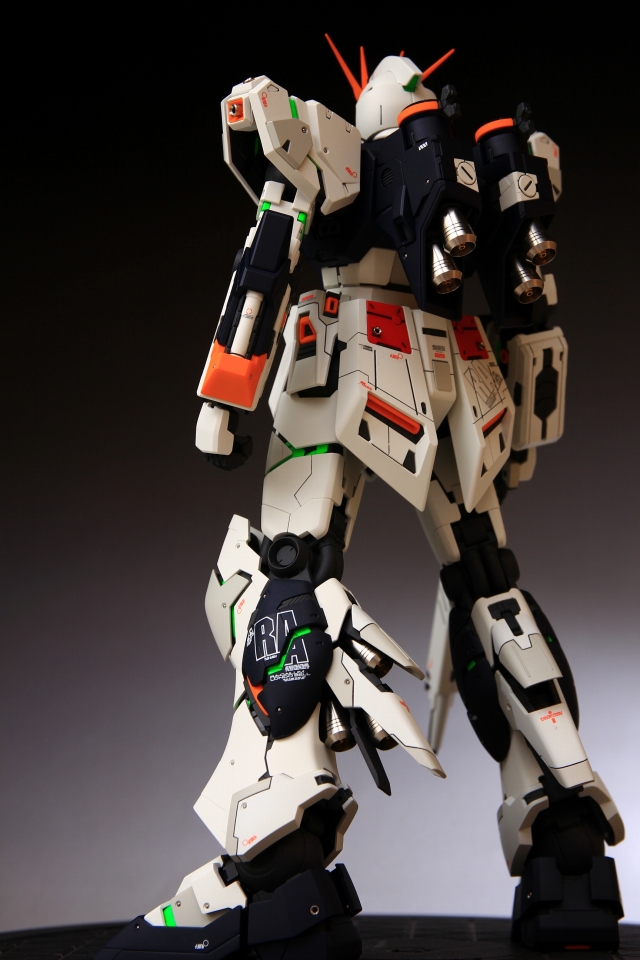

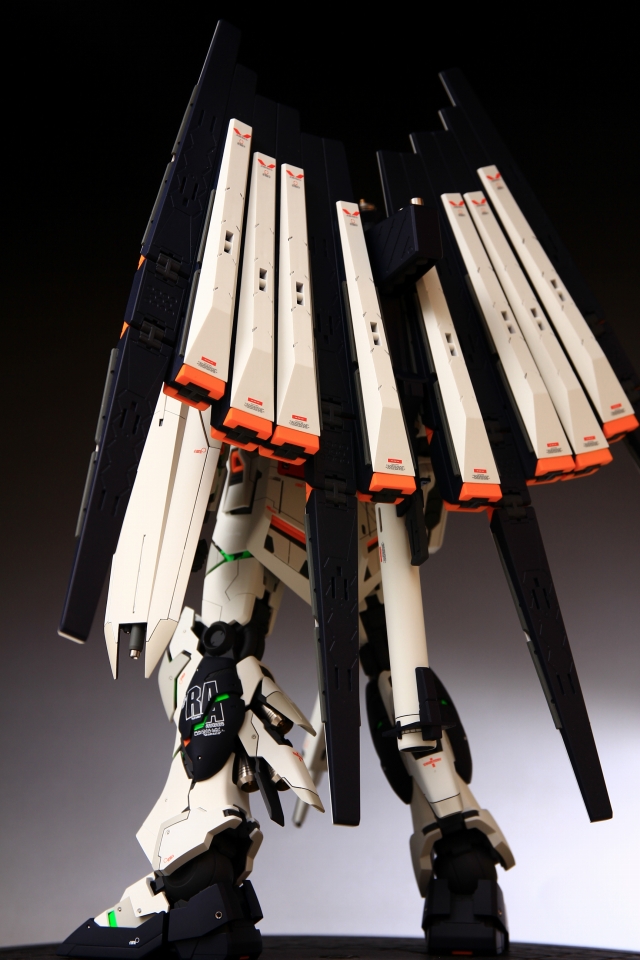

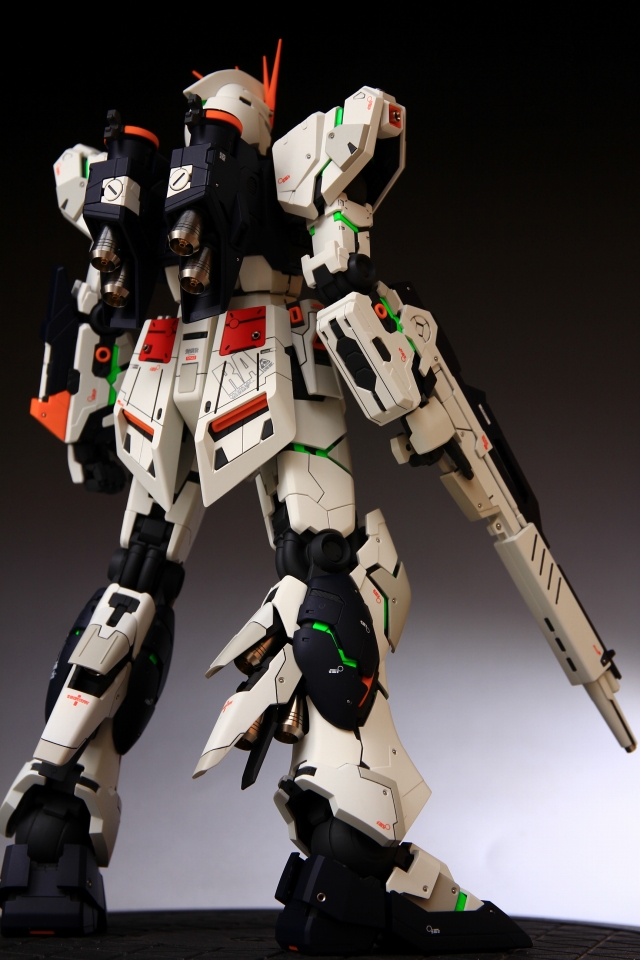

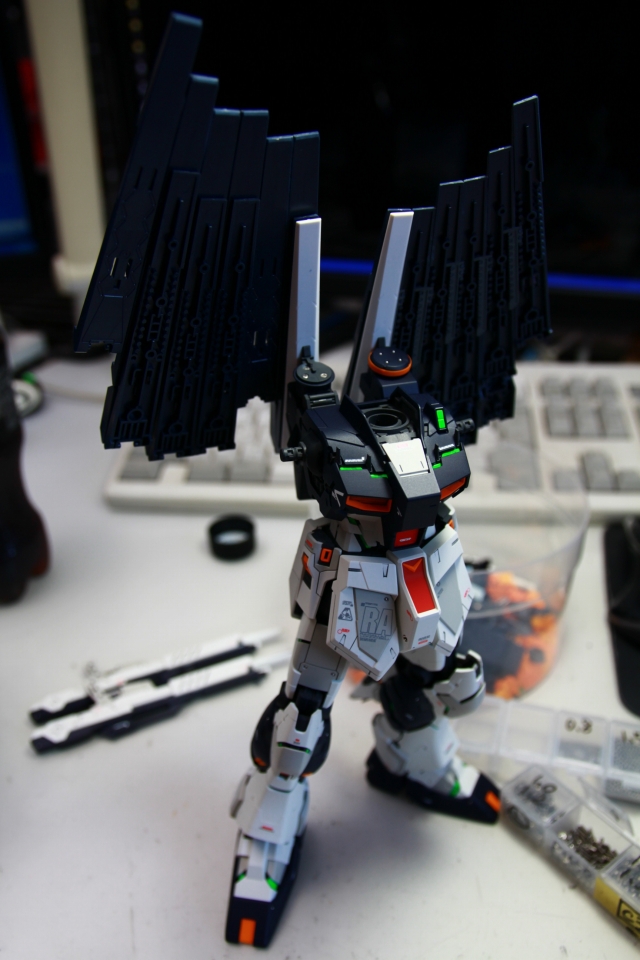

必要な補強を行えばダブルファンネルで自立も可能になります。

それでもギリギリなので何度も仮組して検証します。

　

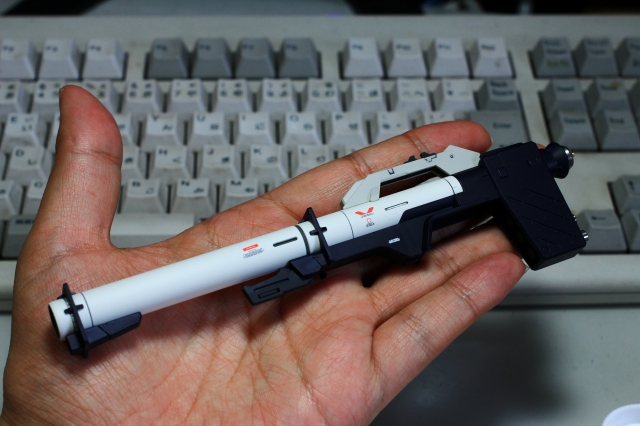

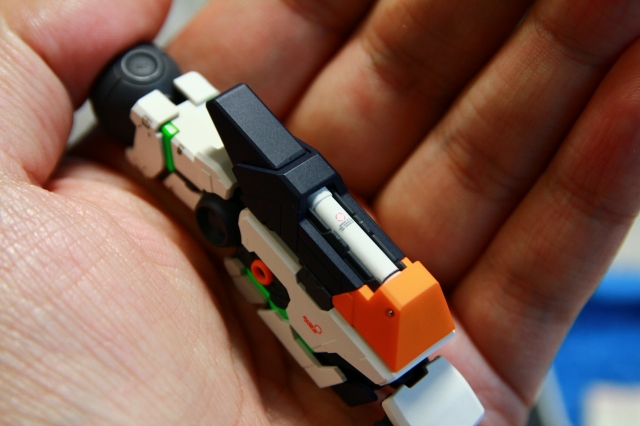

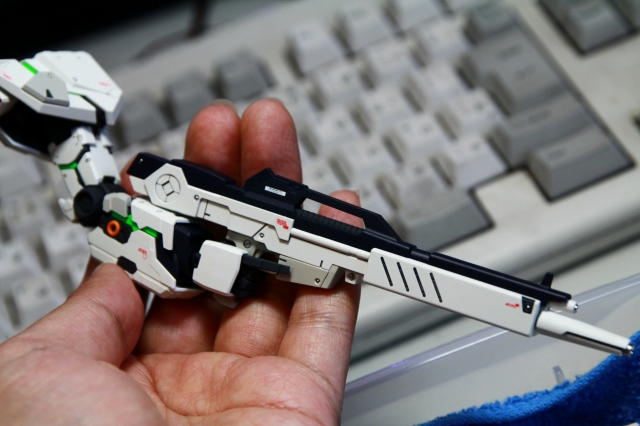

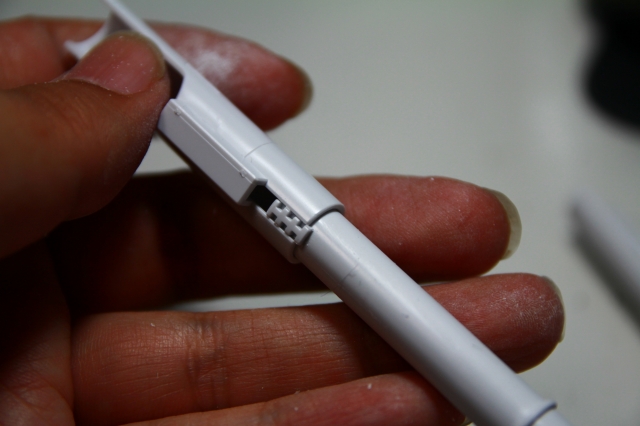

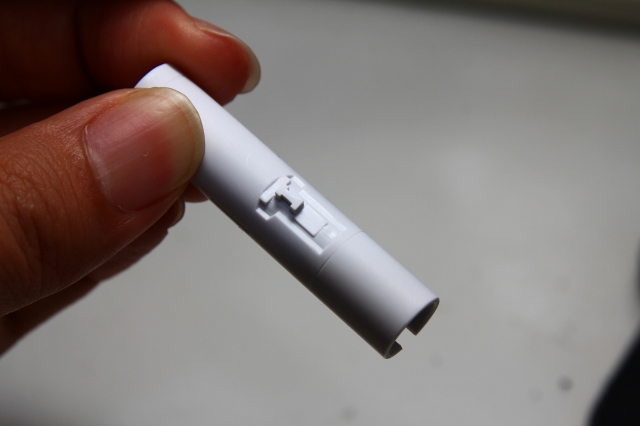

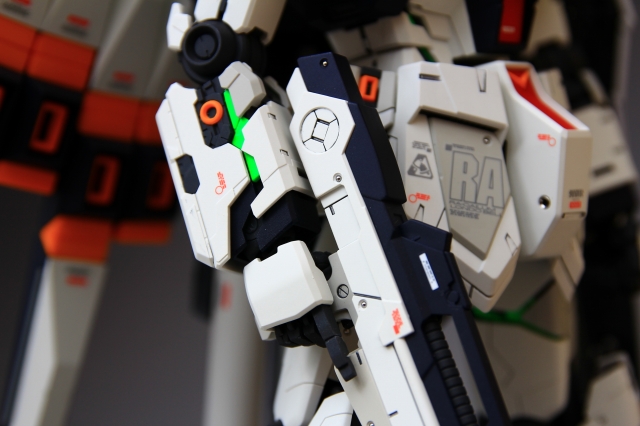

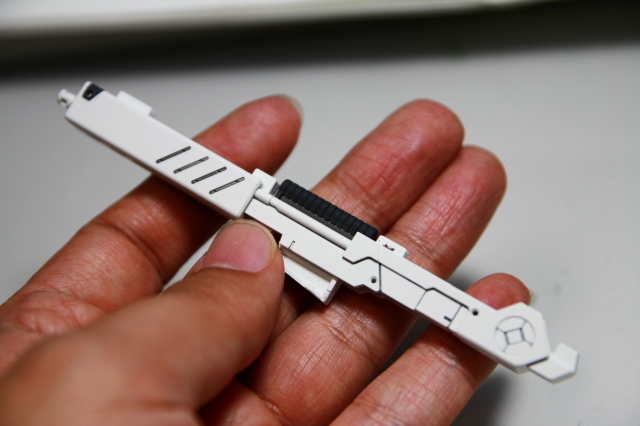

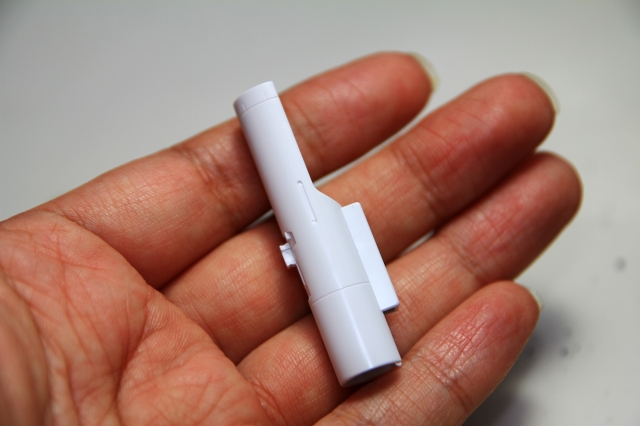

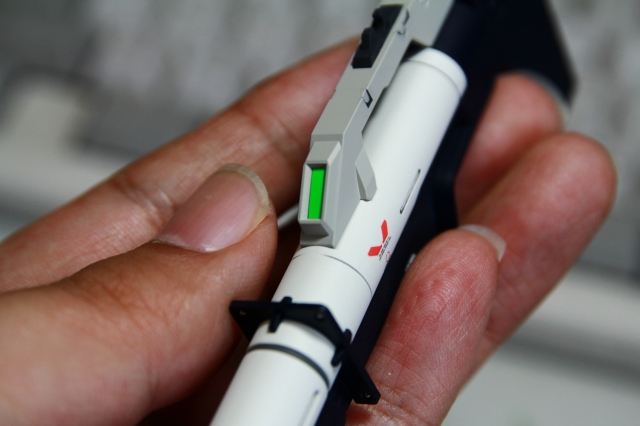

武器類の分割はスバラシイ！。

しかしそのぶん、強度が犠牲になってるパーツもあります。

あらかじめ予備パーツを準備しておくことが大切です。
