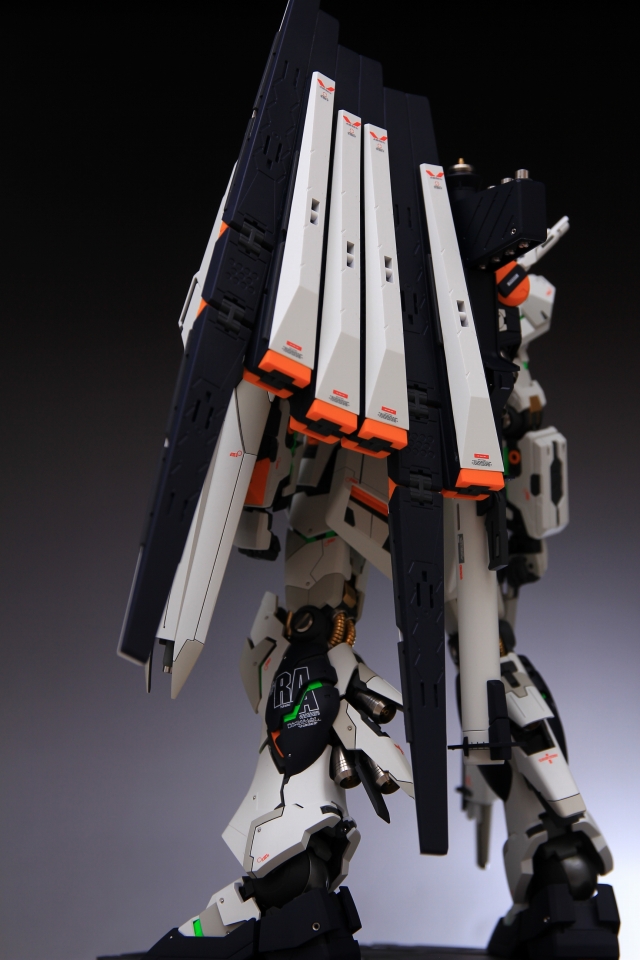

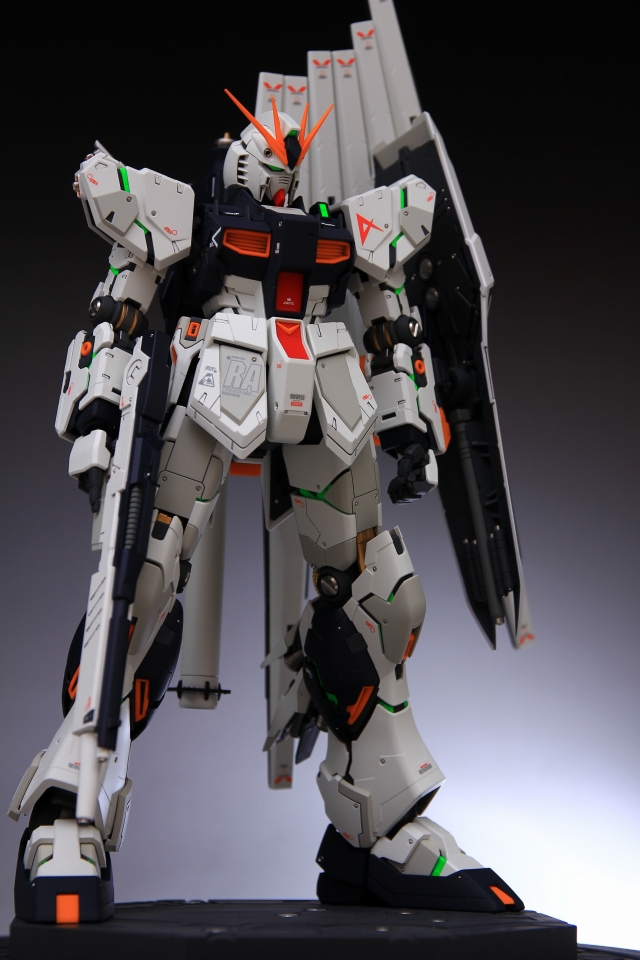

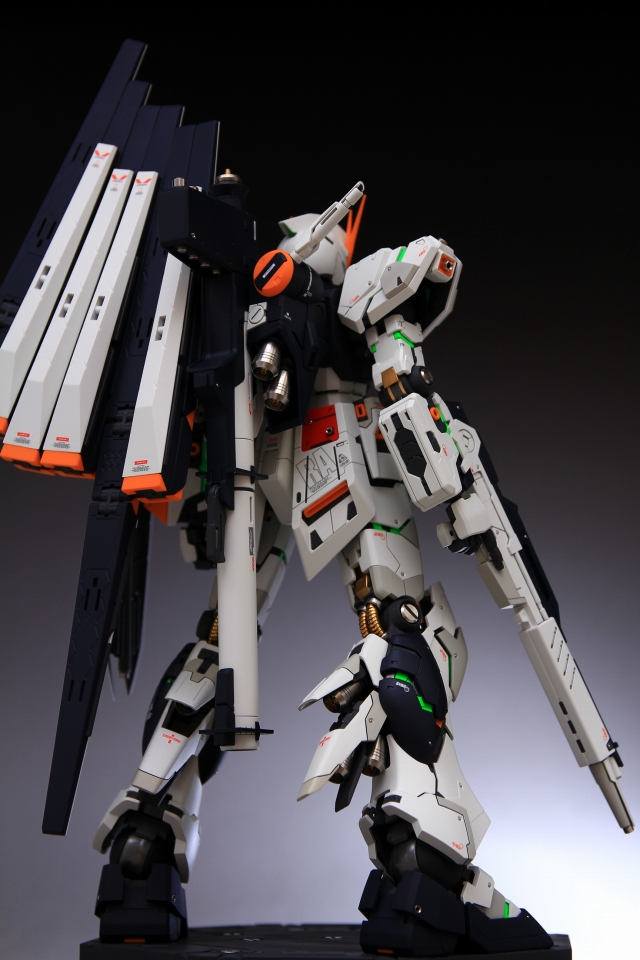

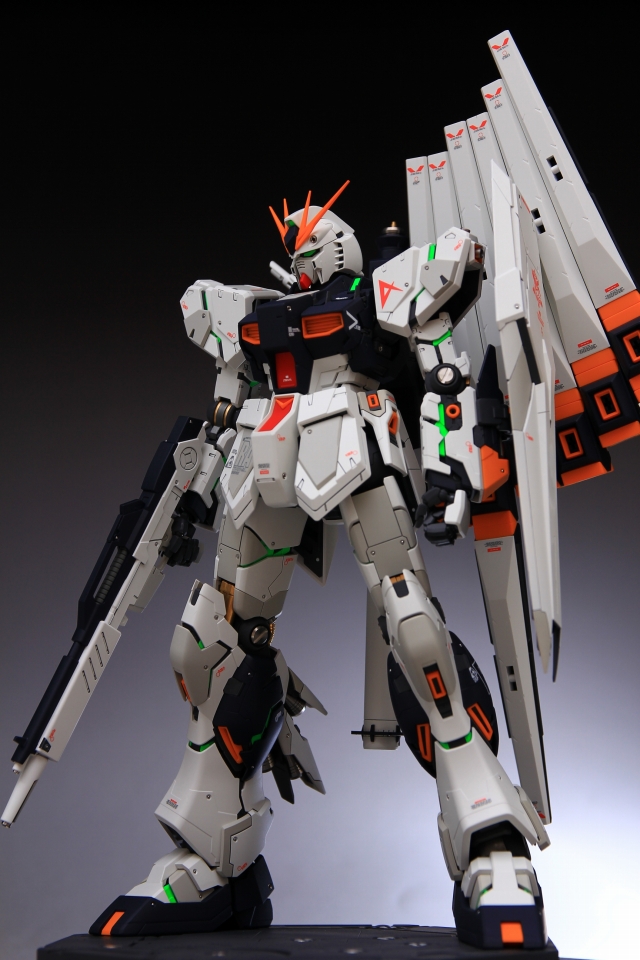

ニューガンダムVer.Ka

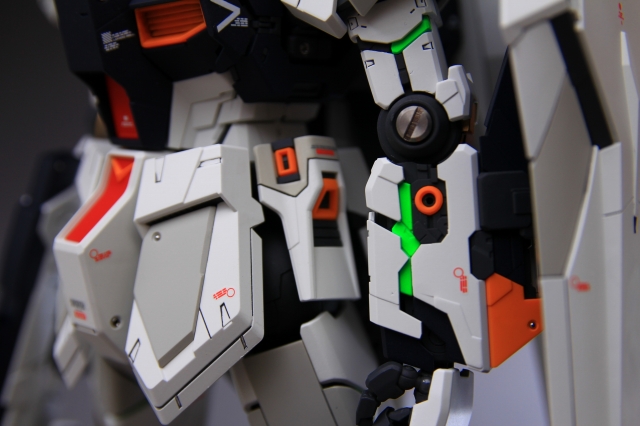

サイコフレーム発動モード＋フレーム塗りわけ、での製作です。







---



ここから制作風景です。

　

　

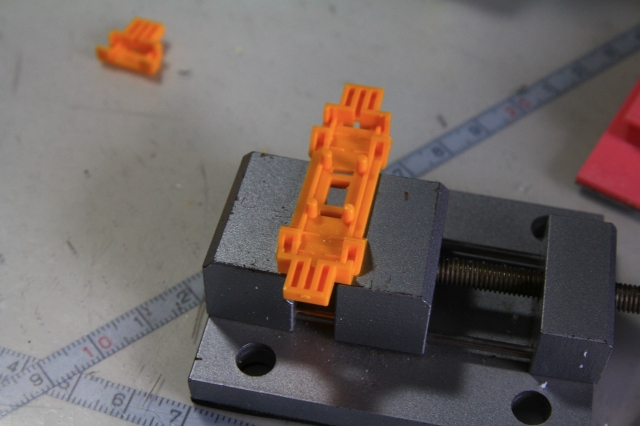

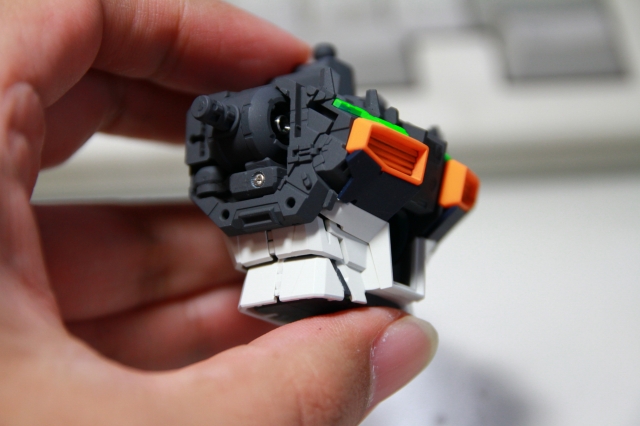

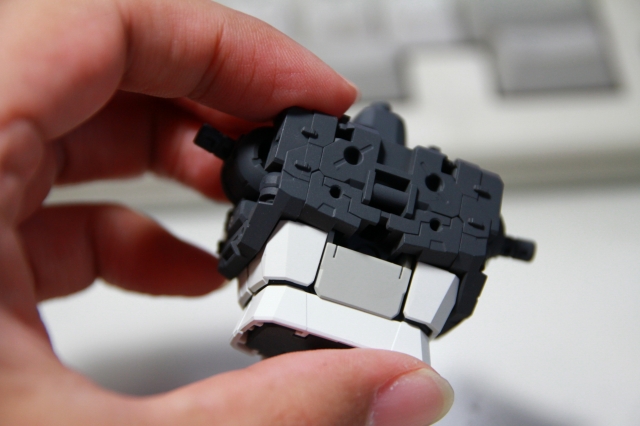

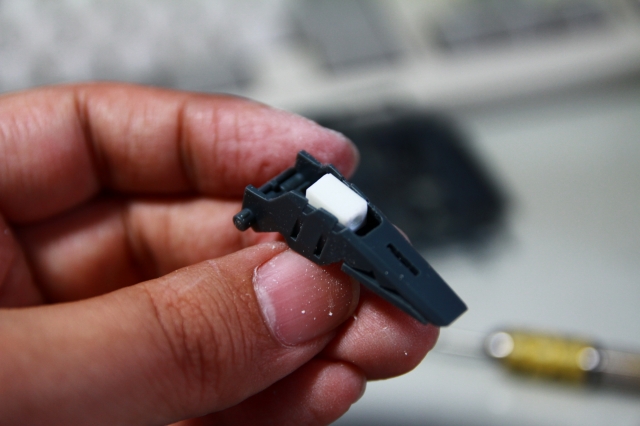

完全に強度の足りないパーツ構成なので

かっちり固定にします。

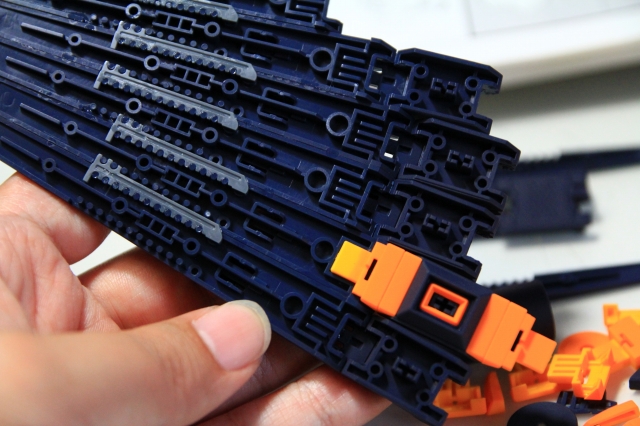

まだ最近のキットなのにバリが多いです。よくチェックしてきれいに切り取ります。

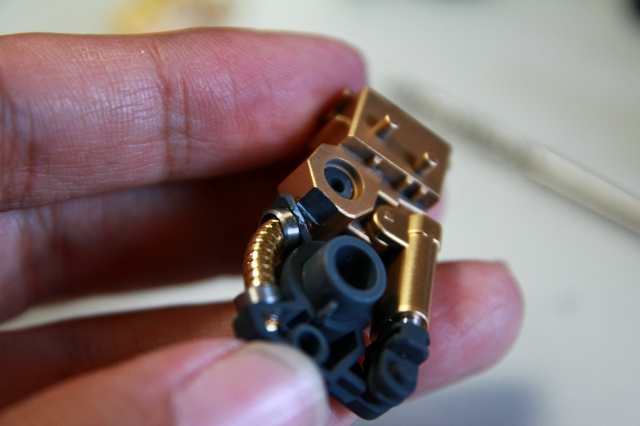

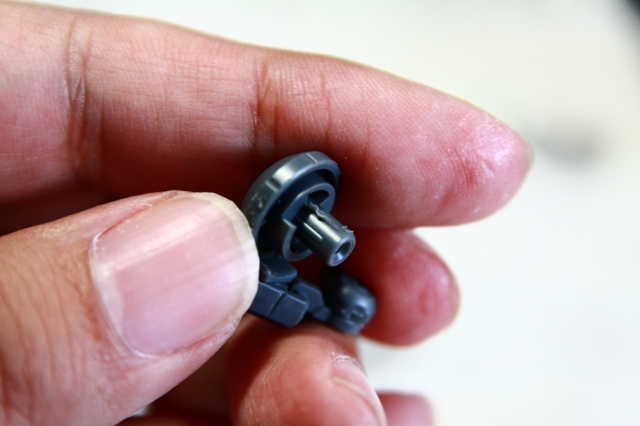

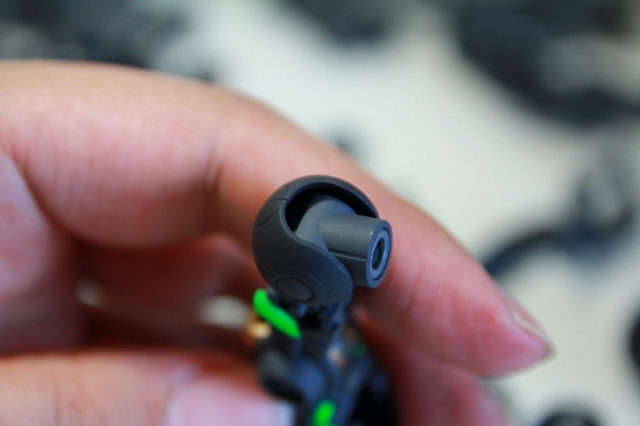

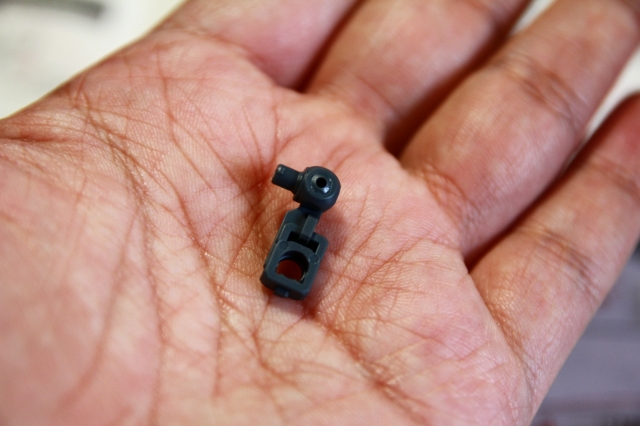

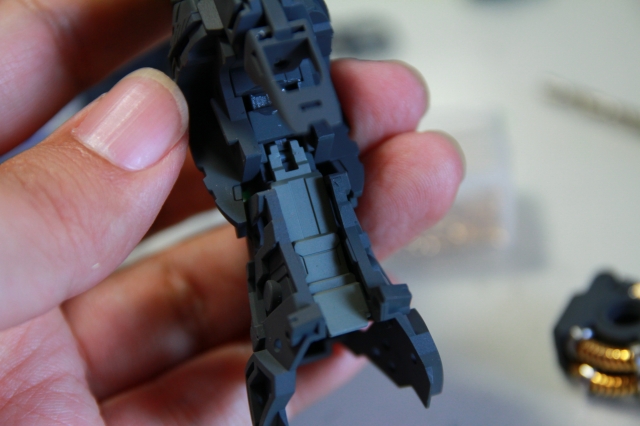

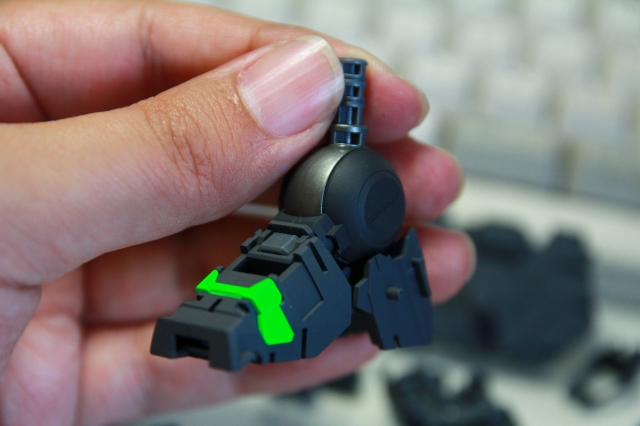

ここは可動を残します。

　

　

キットの構造は稚拙です、機械工作知識がある人ならこういう設計は

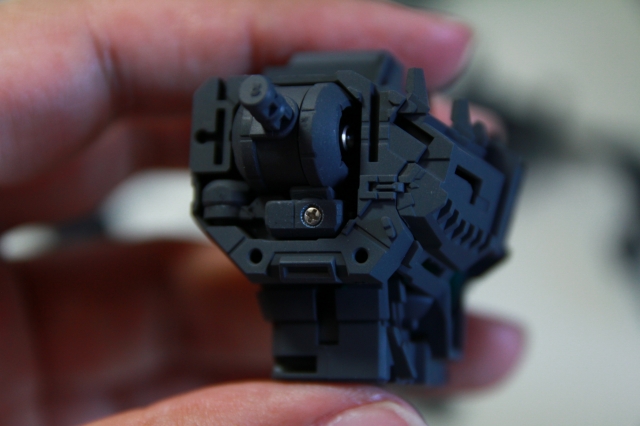

気持ち悪くてできないですね。ねじ等でしっかり補強しておきます。

　

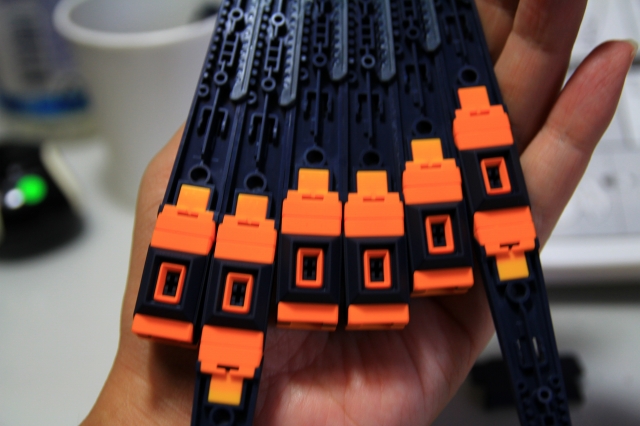

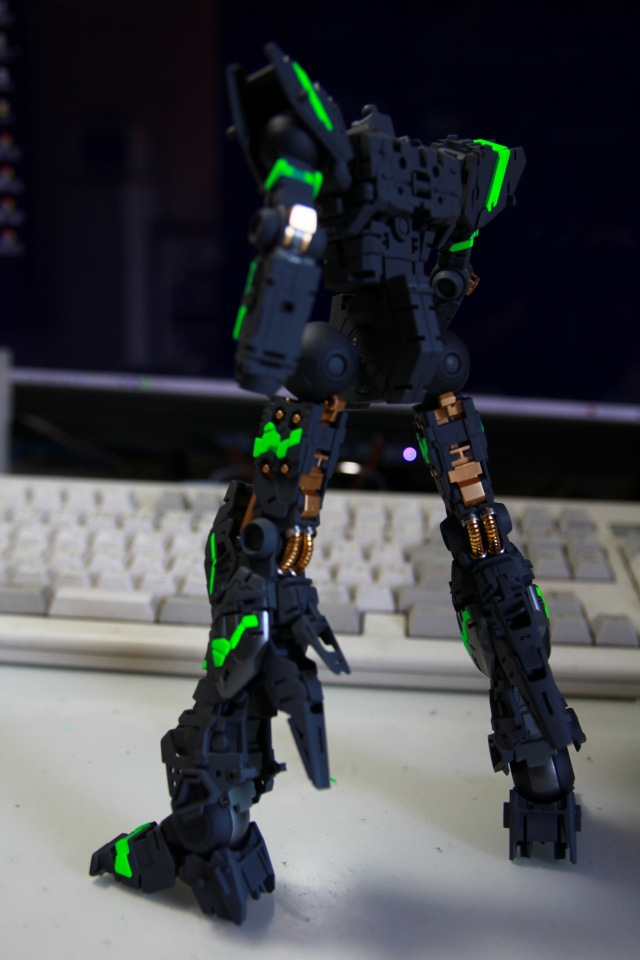

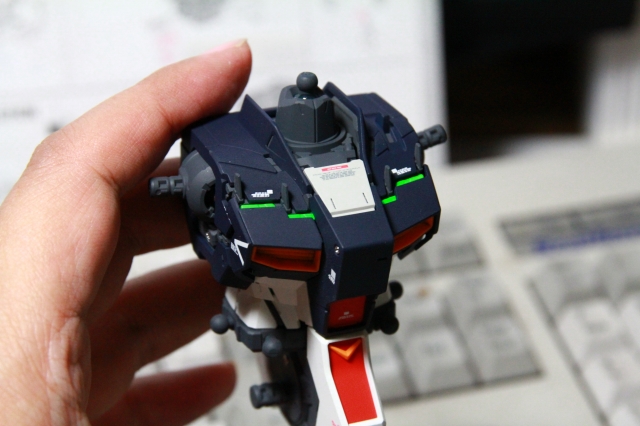

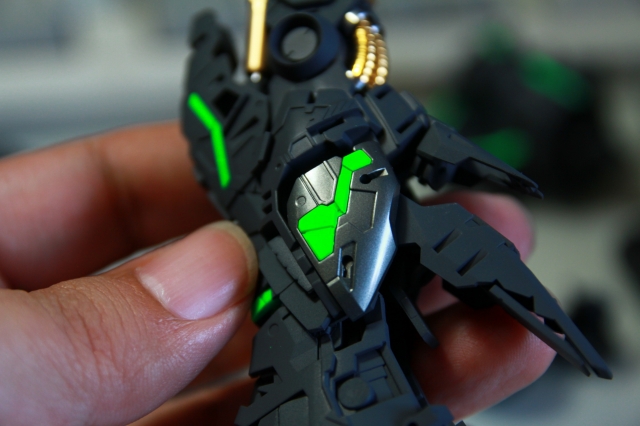

フレームグレーも数色を使って塗り分けてます。

　

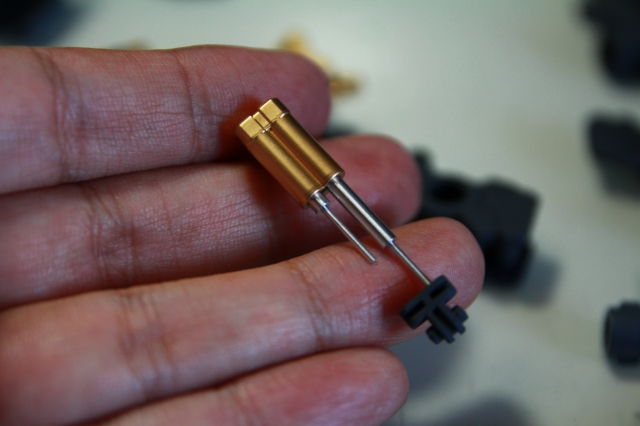

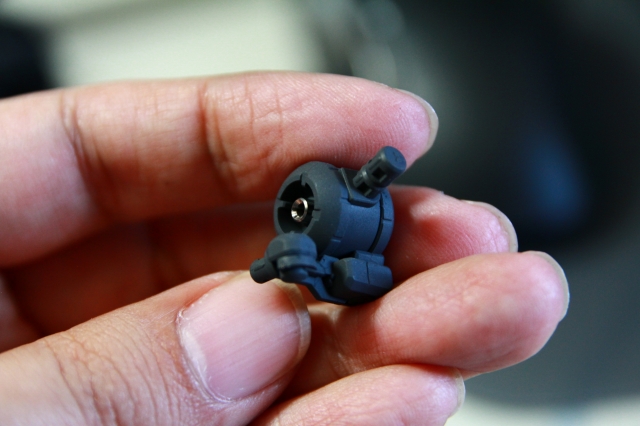

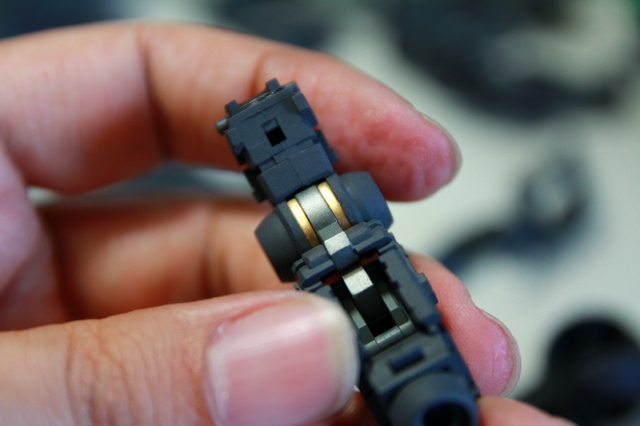

変換シャフト2.5-1.0mmです。

　

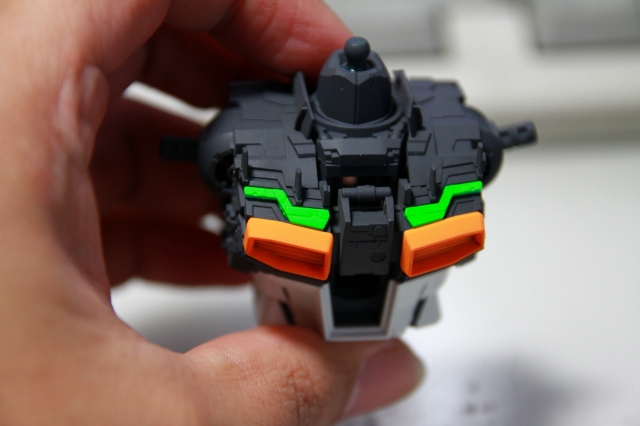

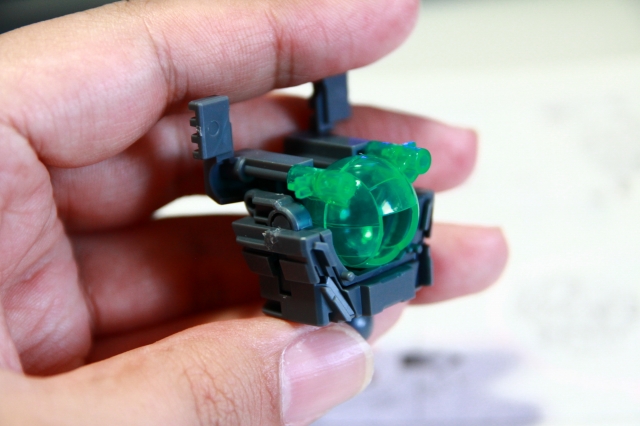

オプションパーツを仕込むにはぎりぎりのスペースですが、丁寧に調整すれば収まります。

　

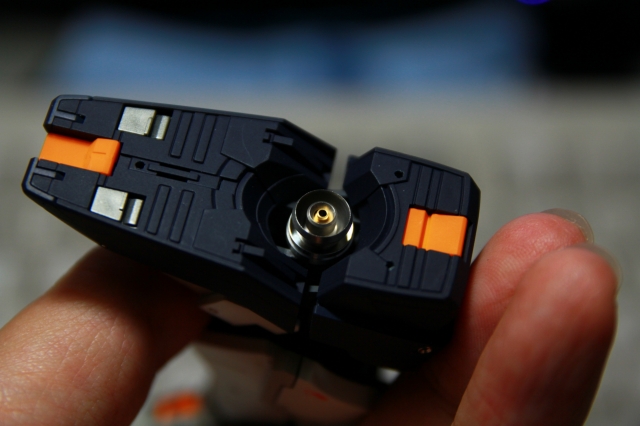

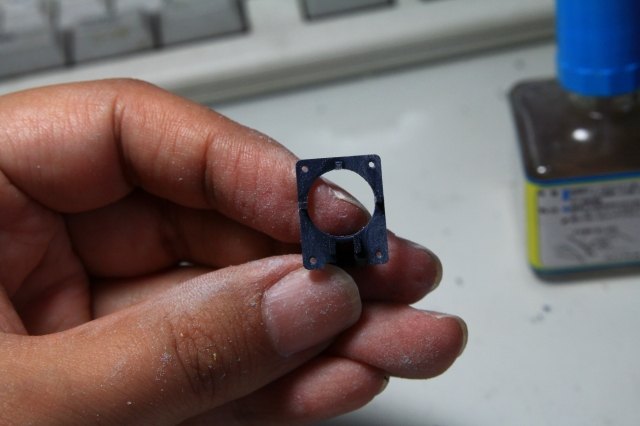

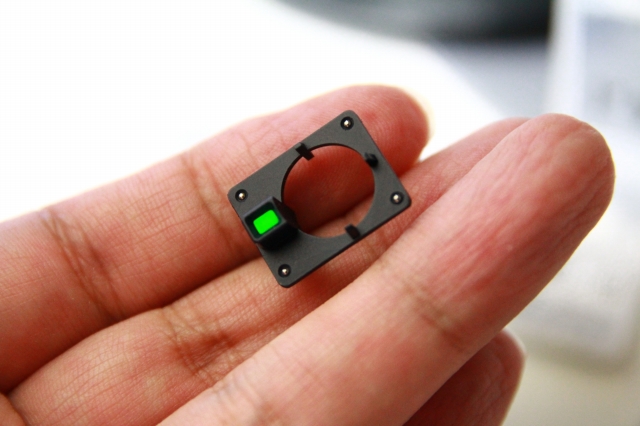

オープンハッチ時の追加ノズルのマウントです。

　

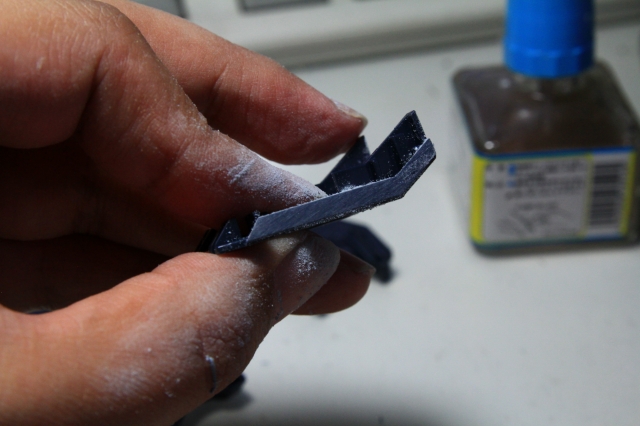

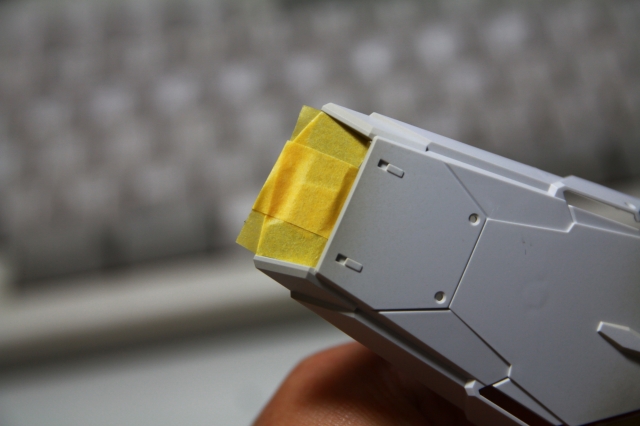

平面をきっちり出すことが大切です。

　

　

---

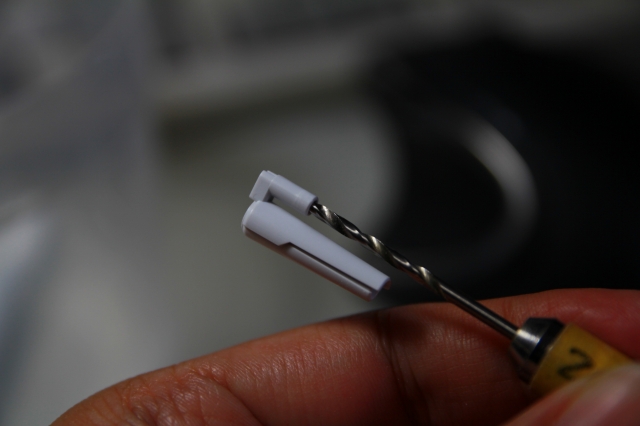

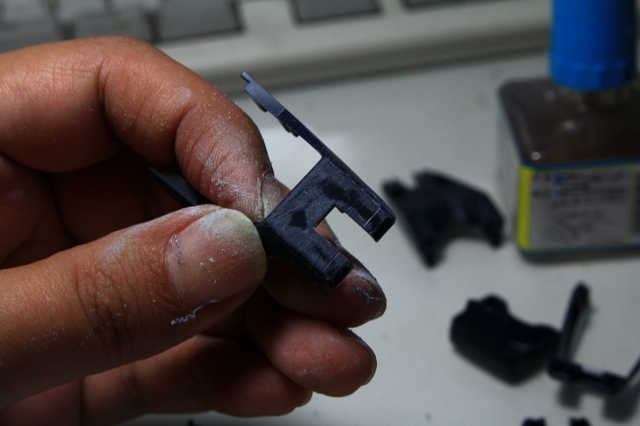

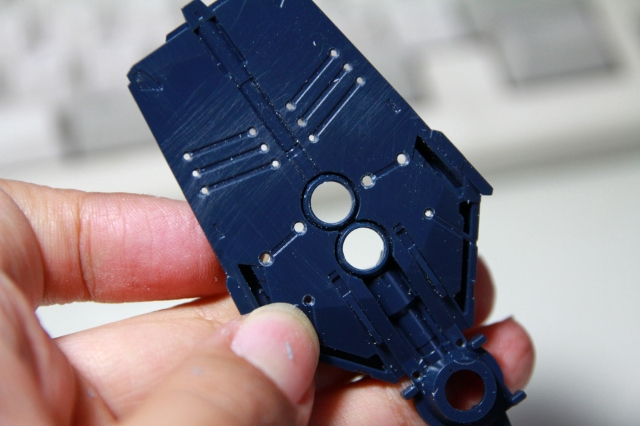

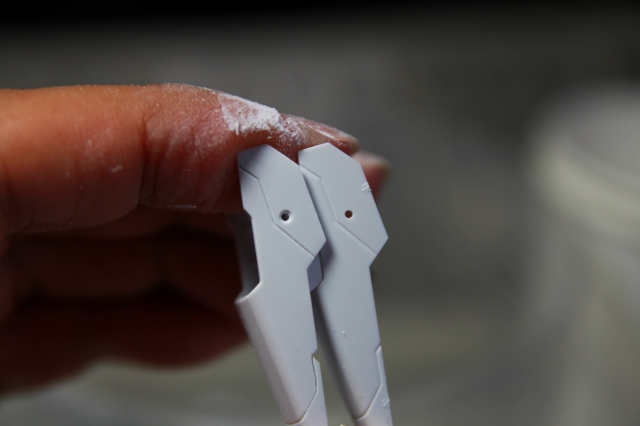

このパーツのように「表裏ともきれいな穴が必要」な場合、特に

精度の良いドリルを使います。ここでは1/100mm精度の精密ドリルC1.00mmを使ってます。

そのあと丸ビット2.5mmで面取りしてます。

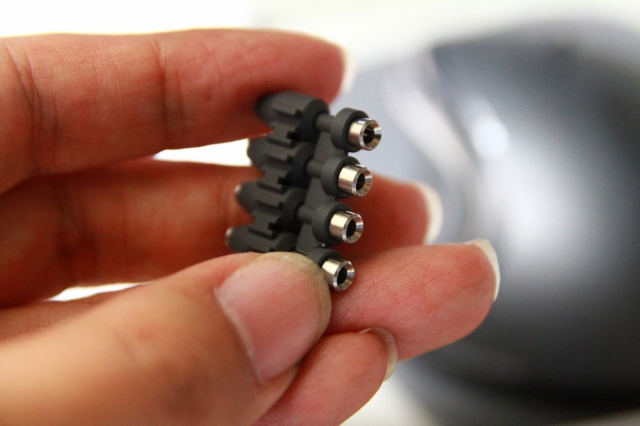

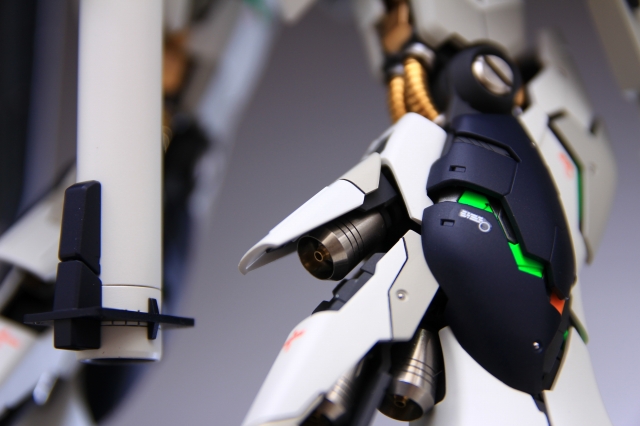

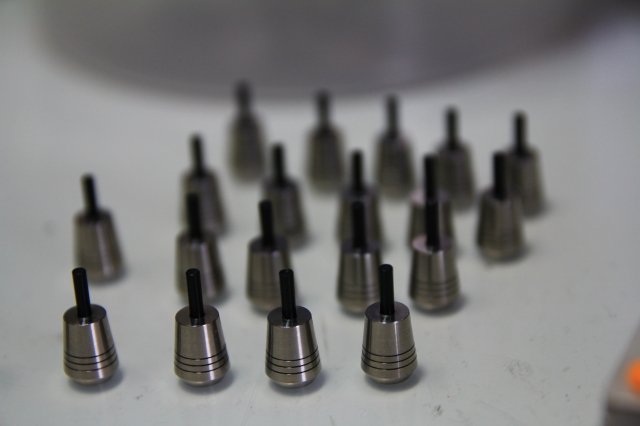

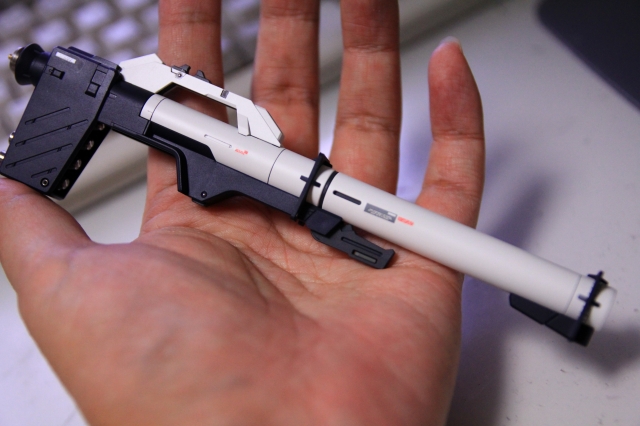

アポジ4mm。弾頭側はマイナスリベット3mmです。

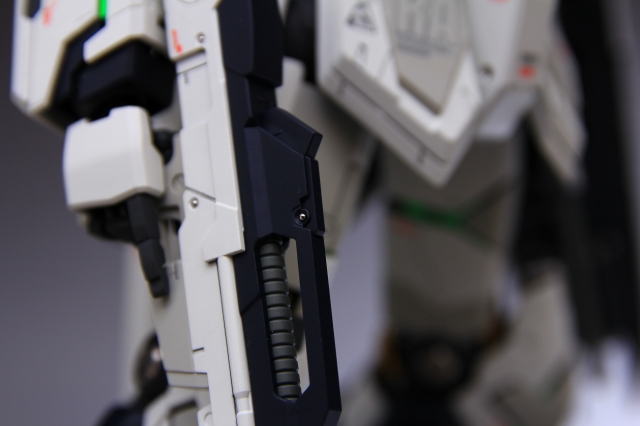

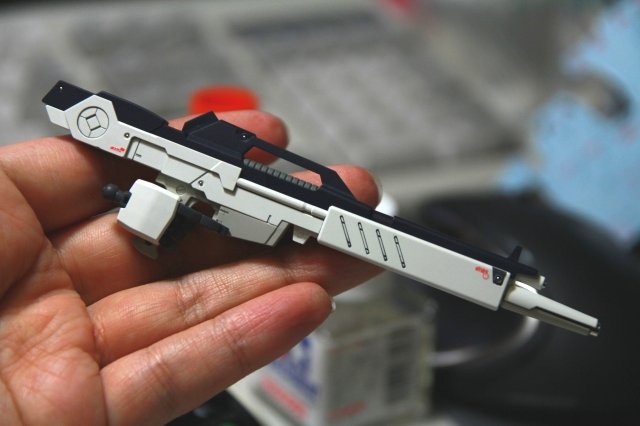

バレル伸縮機能はオミットし、この状態で固定しました。



6mmの穴は、ドリル1mm、2mm、4mm、リーマ4-20、丸ビット8mmの順で

加工すると綺麗に仕上がります。

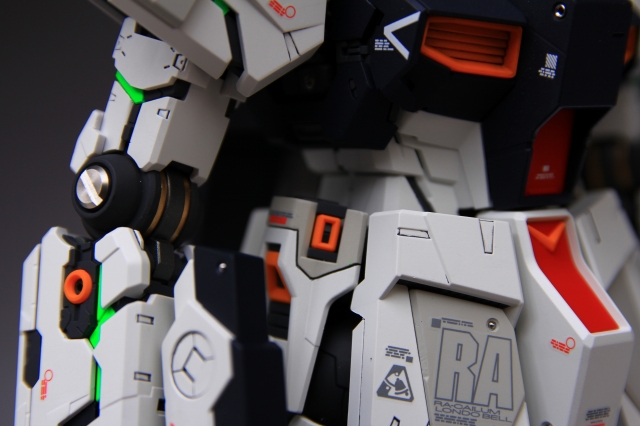

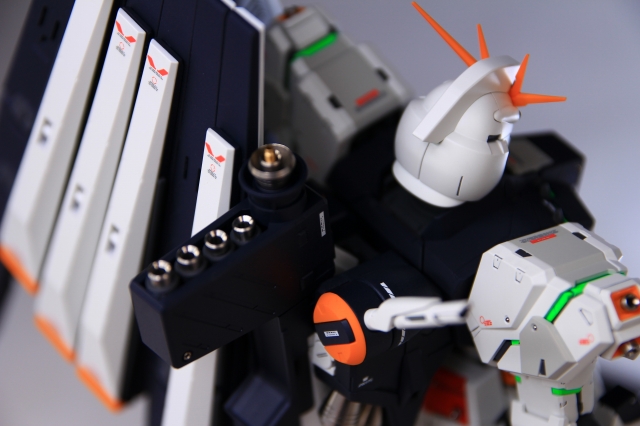

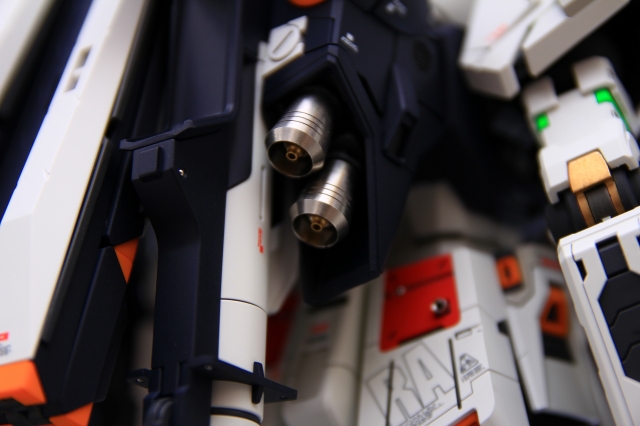

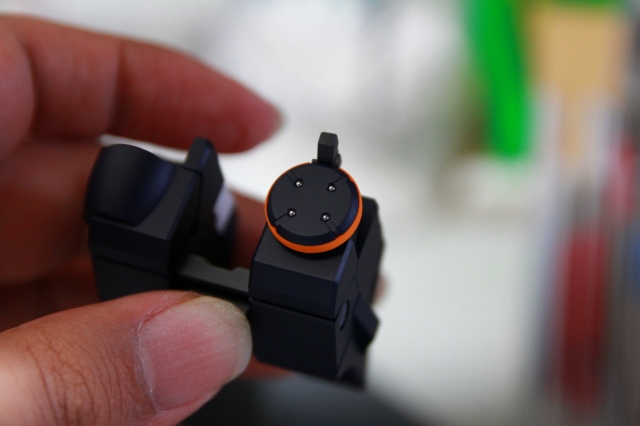

丸皿モールドB9mmとノズルGセットです。

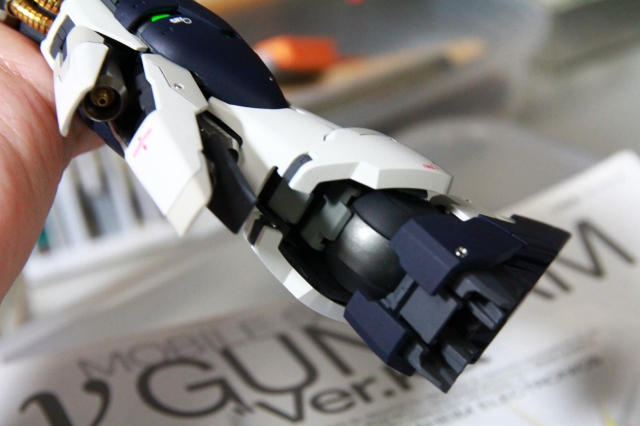

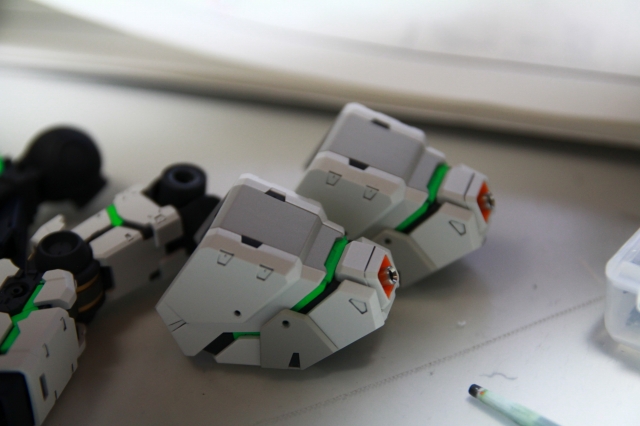

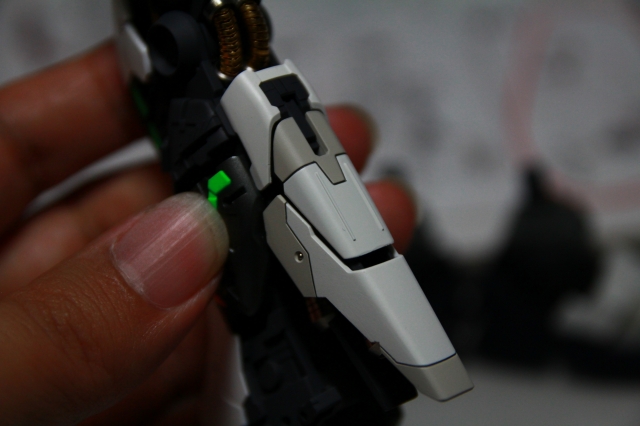

前腕の加工ポイントです。

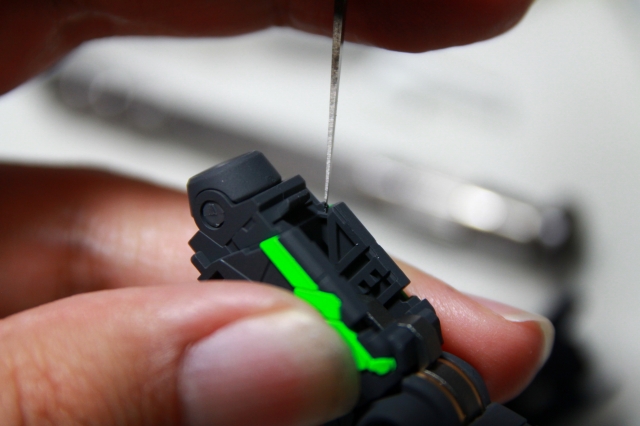

スライドがとてもキツイので針で指している部分のストッパーを

切り落としたほうが組み立て安いです。



ここもスライドを連動させるために無理な設計になってます。

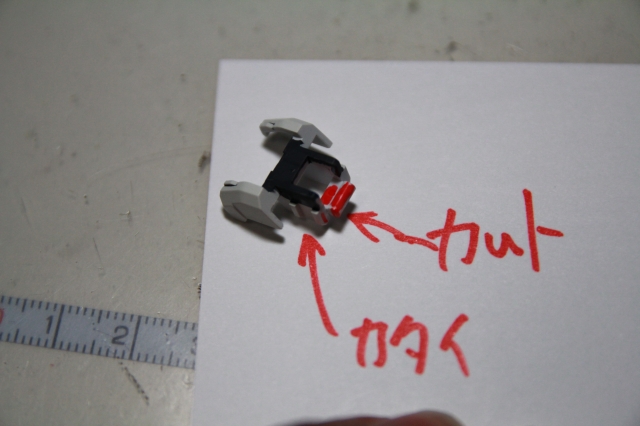

赤い部分はカットしたほうがいいです。

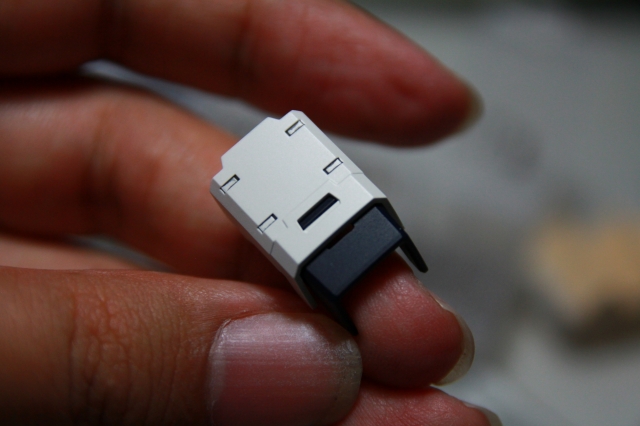

このパーツの組み合わせもキツイです。説明書どおりだとピッタリと組み立てが

できないとおもいます。

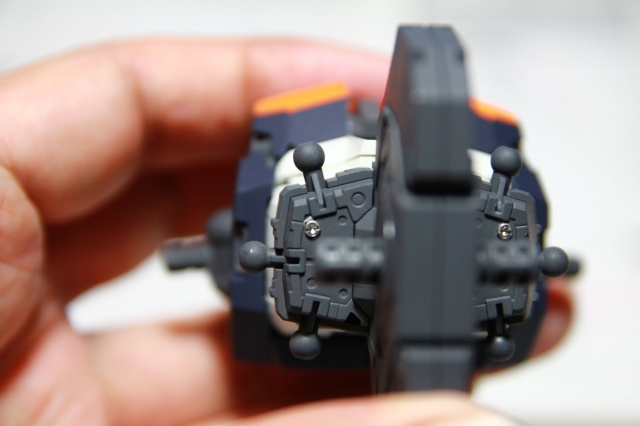

バックパックとファンネルの重みで腰が折れるので、きっちりとネジで固定します。

ネジを外せば可動に戻ります。

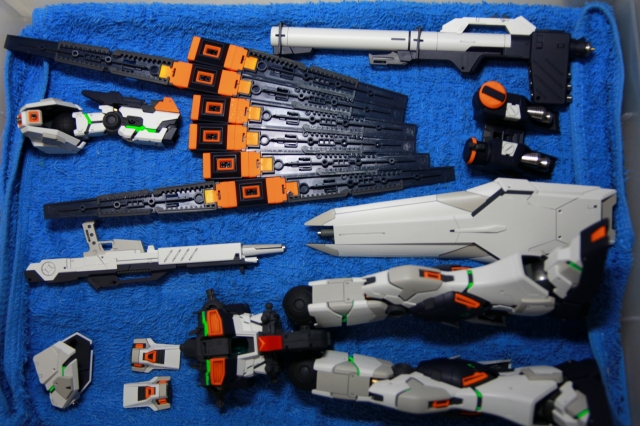

ポロポロ、ガタガタ、ゆるゆる、ギシギシ、イライラ。そう鳴らない完成品を目指してます。
