サザビーVer.Ka パネルオープン仕様

今回はパネルオープン固定＋ベクターノズル仕上げです

　

　

---



ここから制作風景です。



基本的な製作方法は以前のサザビーに準拠していますので

Q04のサザビー　など過去の作例を参考にしてください。

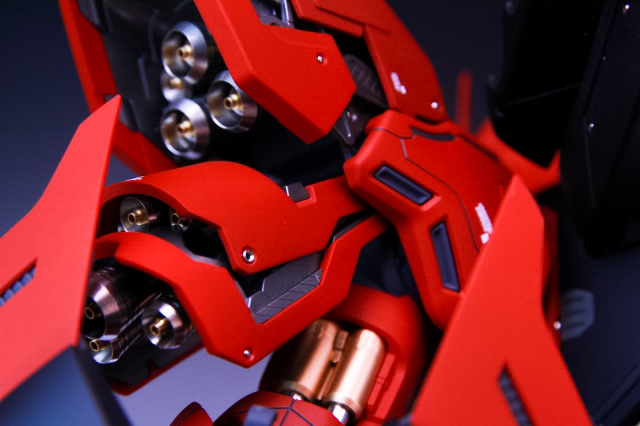

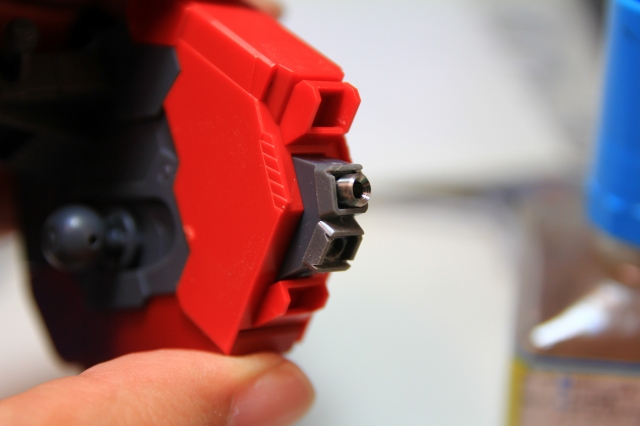

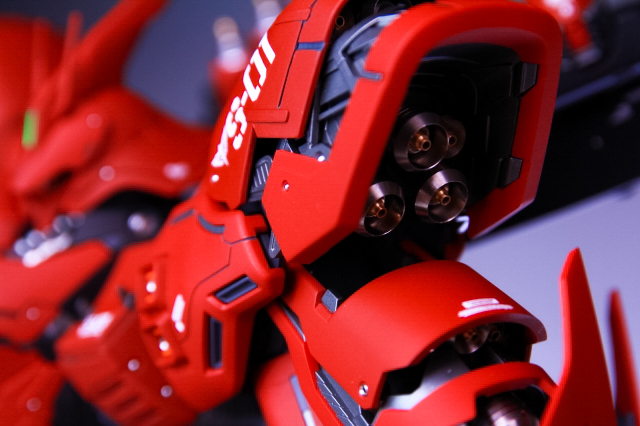

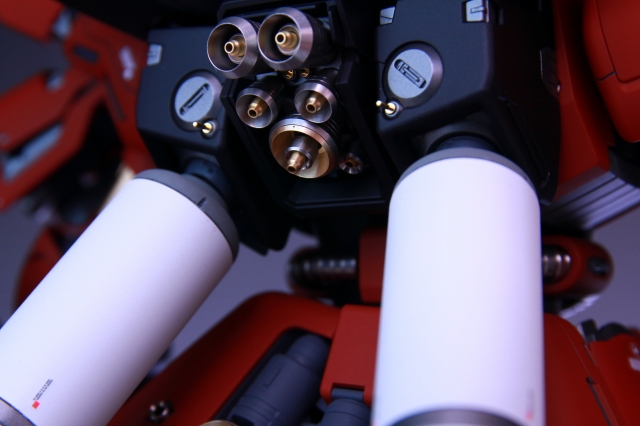

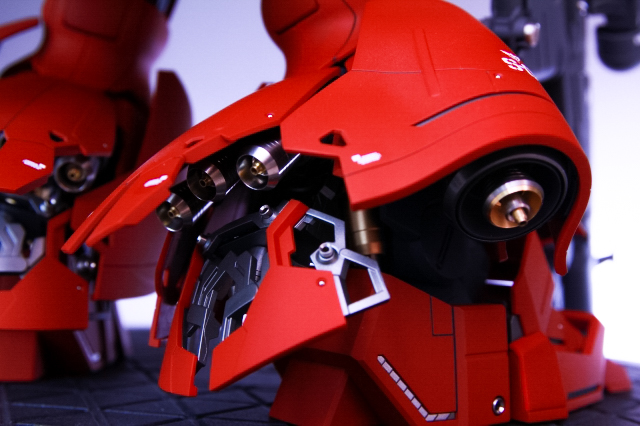

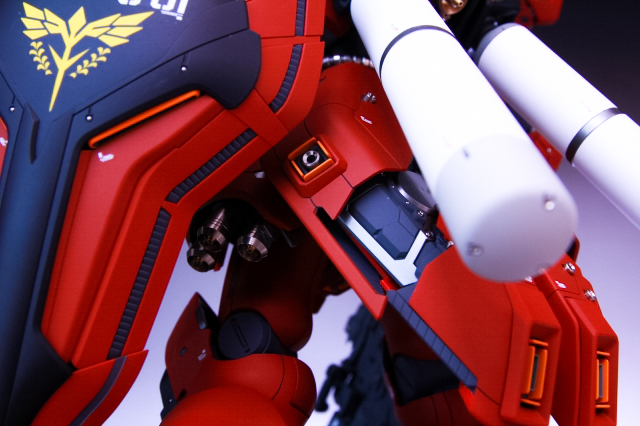

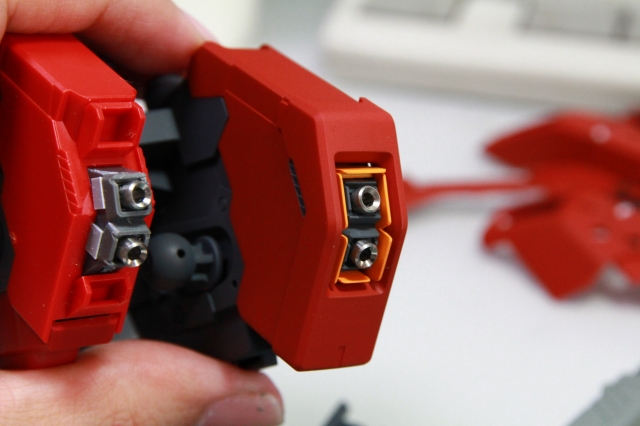

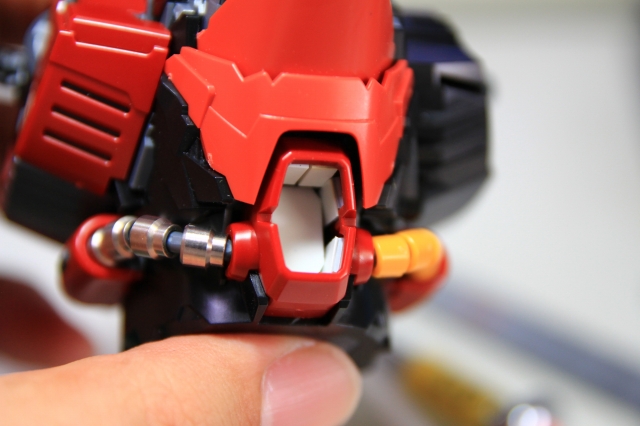

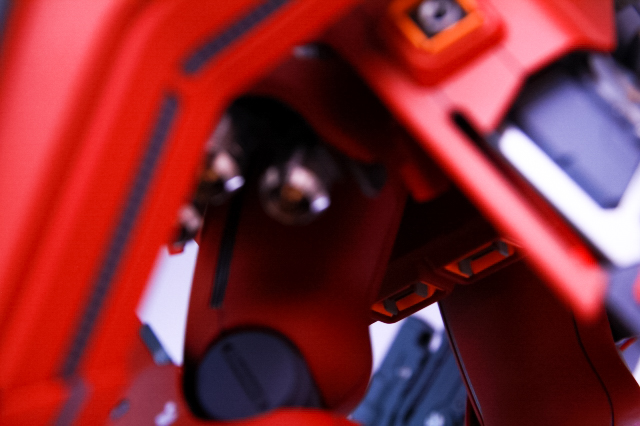

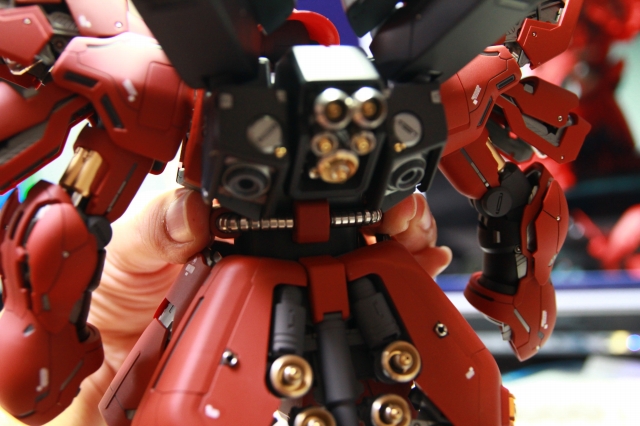

今回はベクターノズル加工を新規に行いましたので、簡単に紹介します。

　

何度かの試作工作を行ったあと、周辺とのバランスのよいディテールを見つけました。

　

　

　

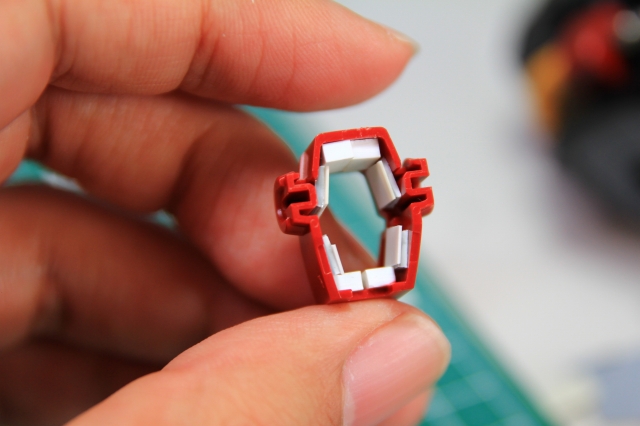

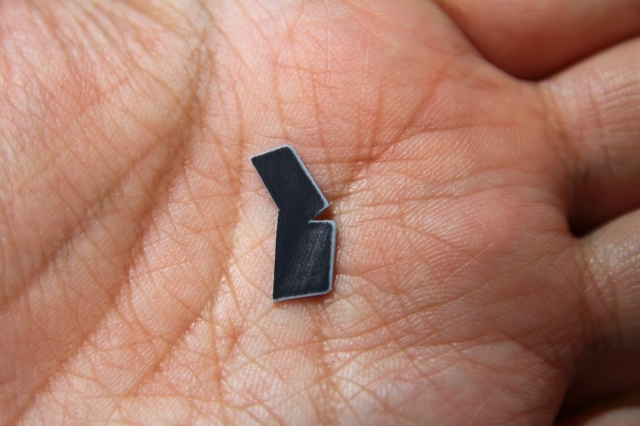

主にプラ版と流用プラパーツで構成しました。

　

　

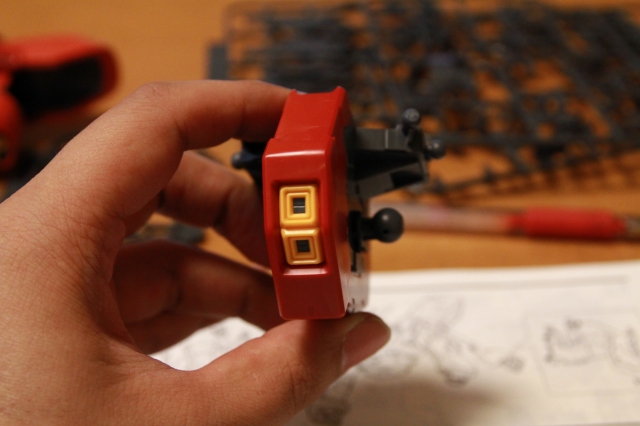

参考に、こちらがノーマルになります。

　

　

　

　

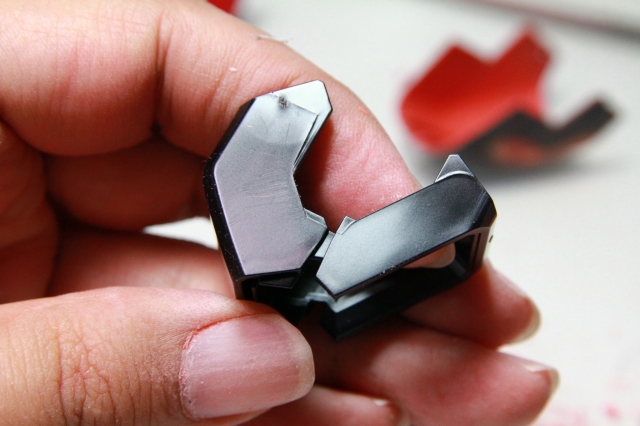

試行錯誤中です。

　

　

　

　

　

　

　

　

　

　

　

　

　

---

　

ここから、通常の基本工作風景になります。

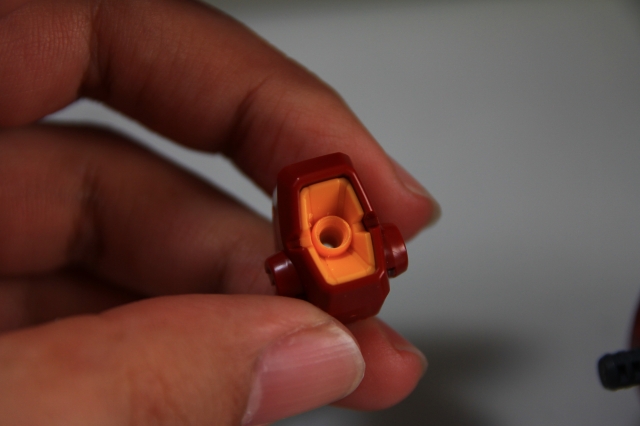

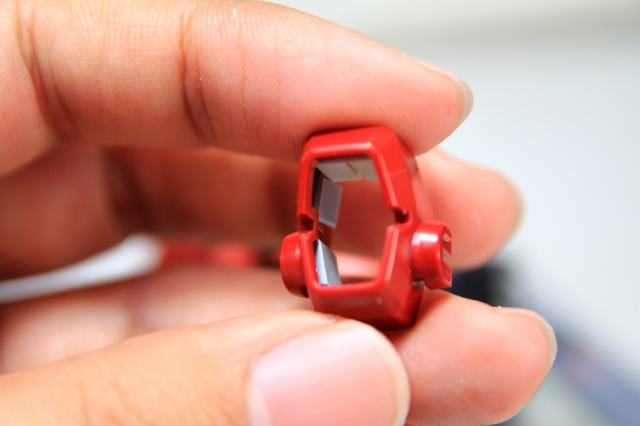

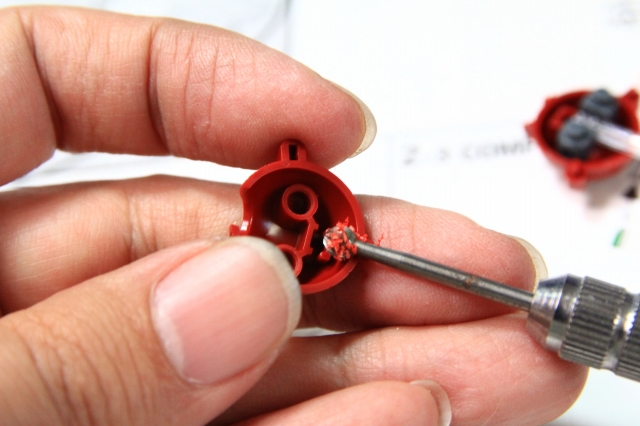

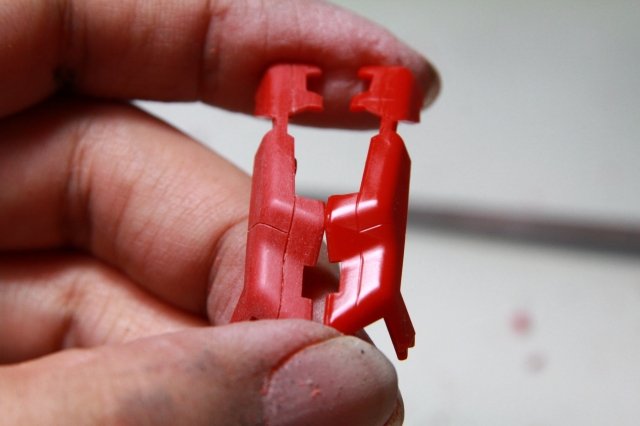

ポリキャップをハメる穴の面取りをしています。

細かく言うと、キットのままでは物理的に不条理な結合になってますので。

かといって全てを修正する必要はありません。可否の見極めが重要です。

　

　

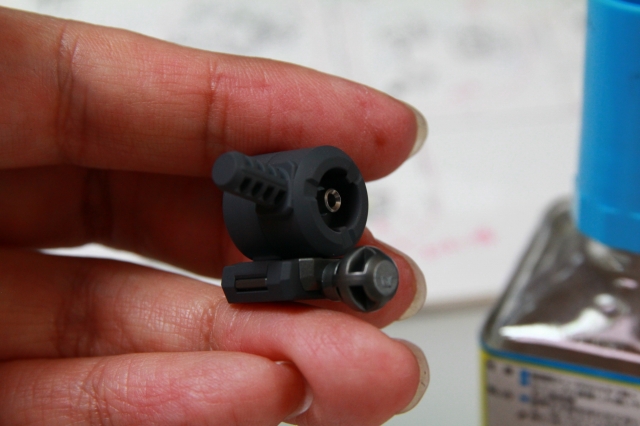

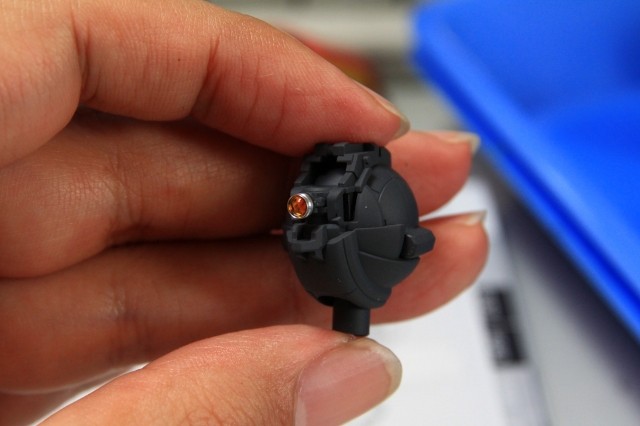

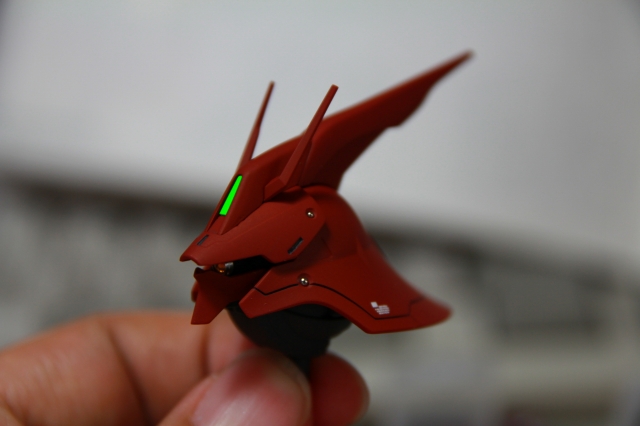

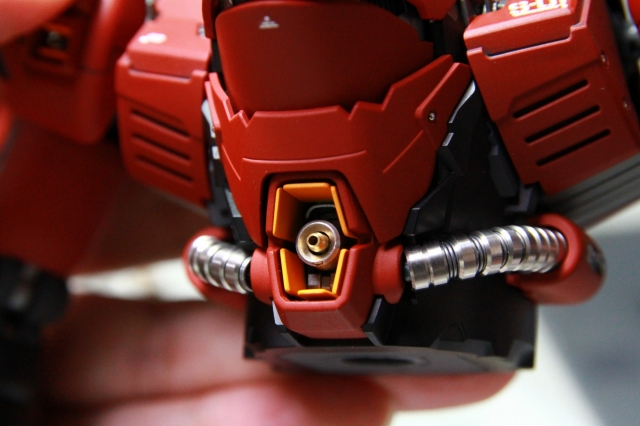

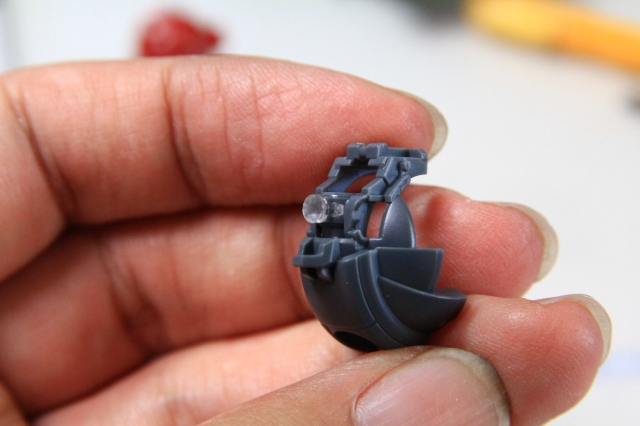

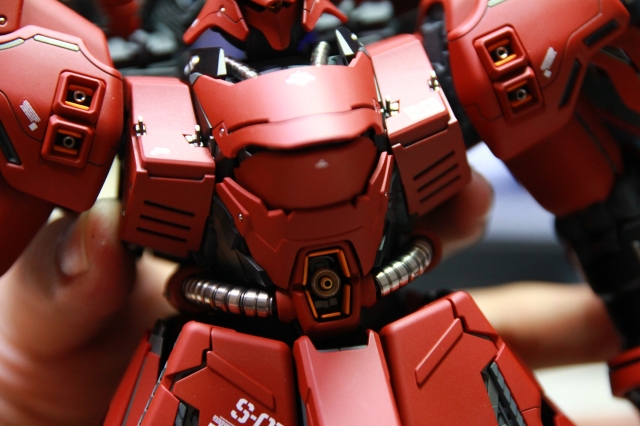

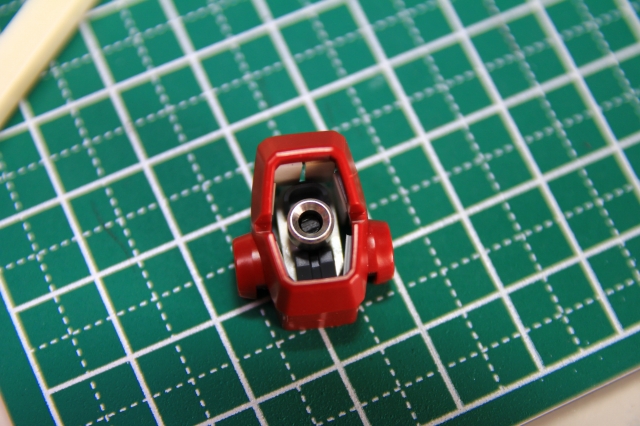

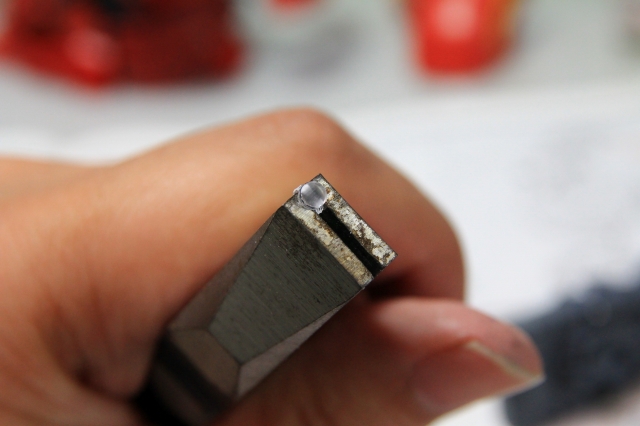

モノアイは面を平にして、

　

しっかり接着して。

　

丸皿3.2mmとレンズ2.5mmです。

　

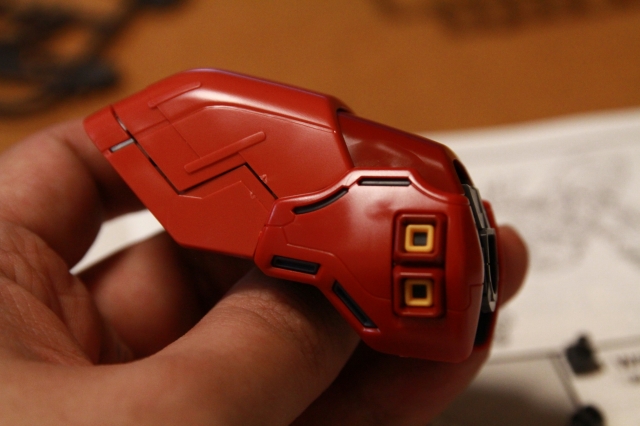

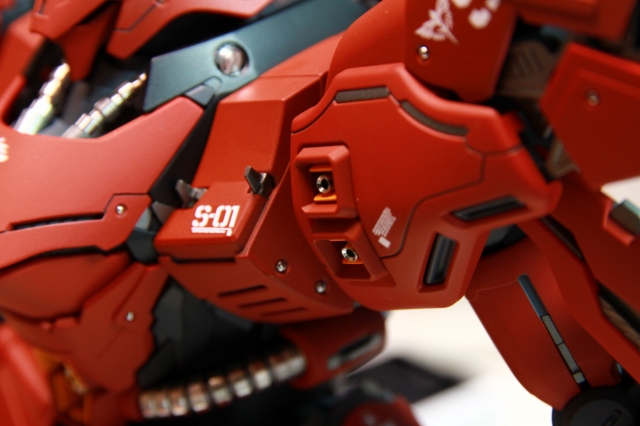

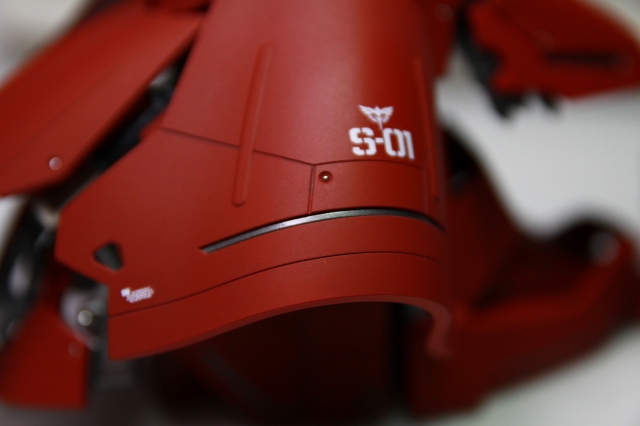

パネルラインや段落ちモールドの彫り直し。

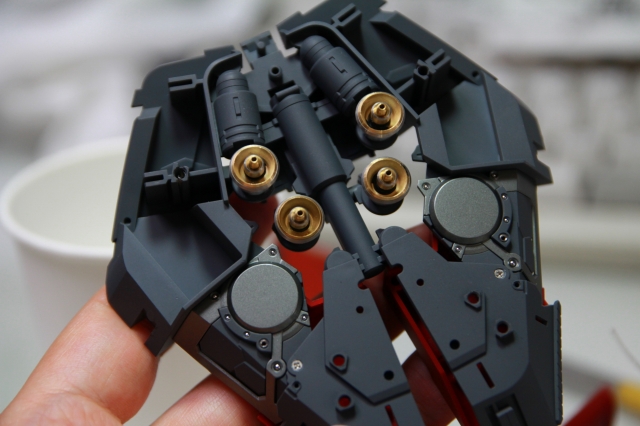

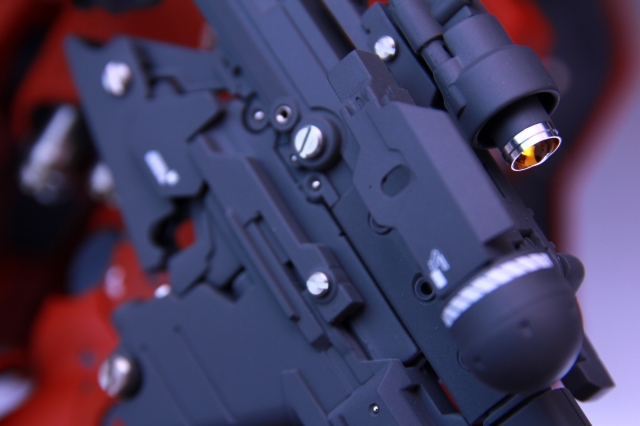

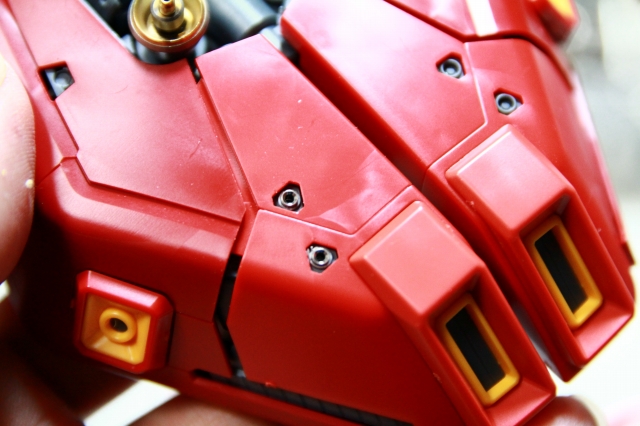

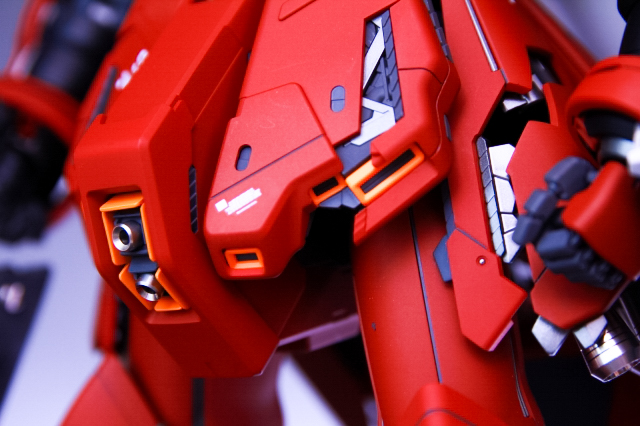

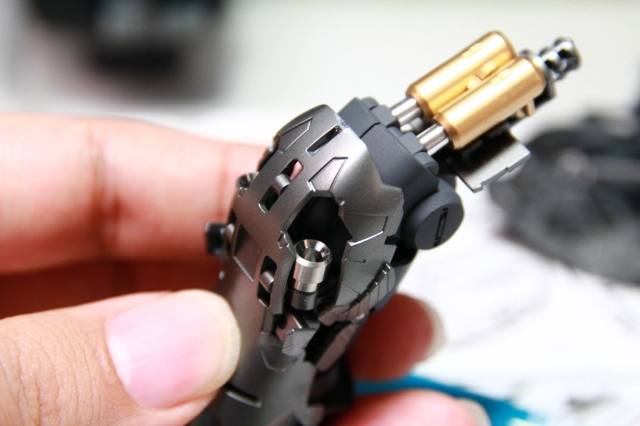

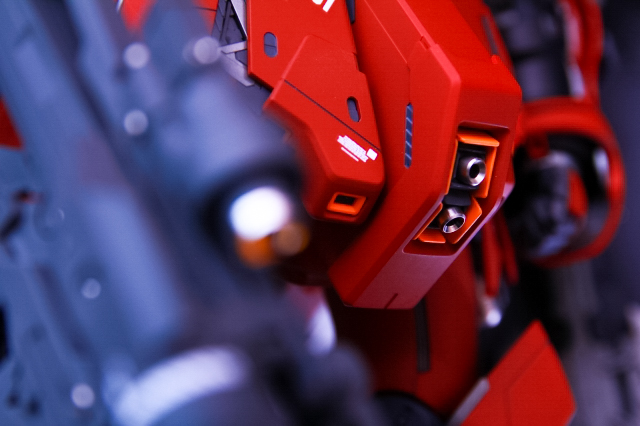

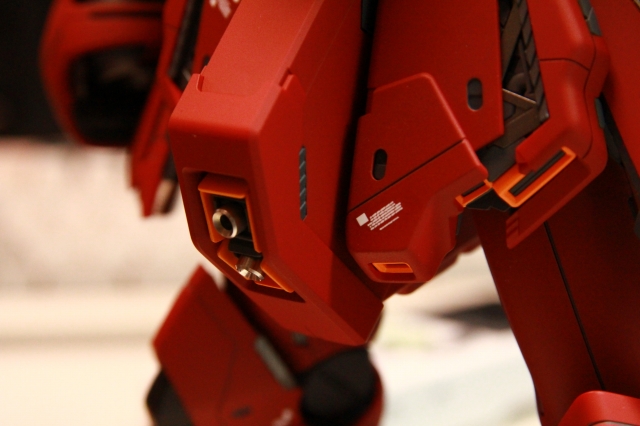

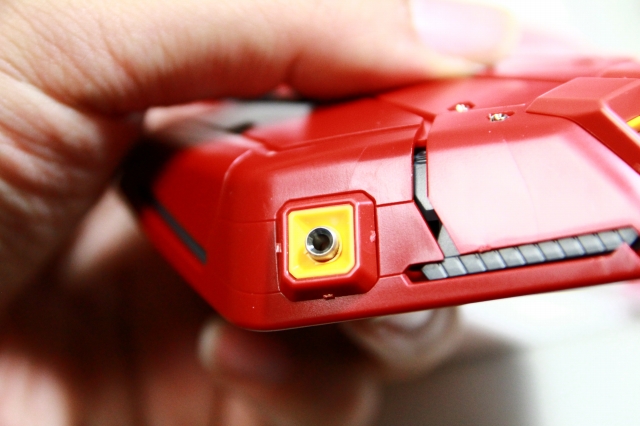

ステンレスボールやアポジ等でディテールアップ。

　

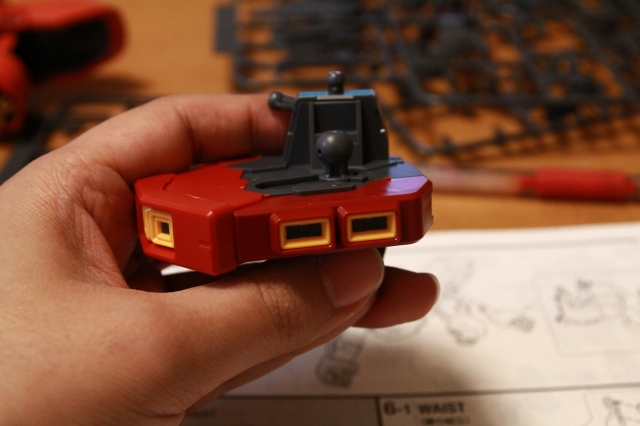

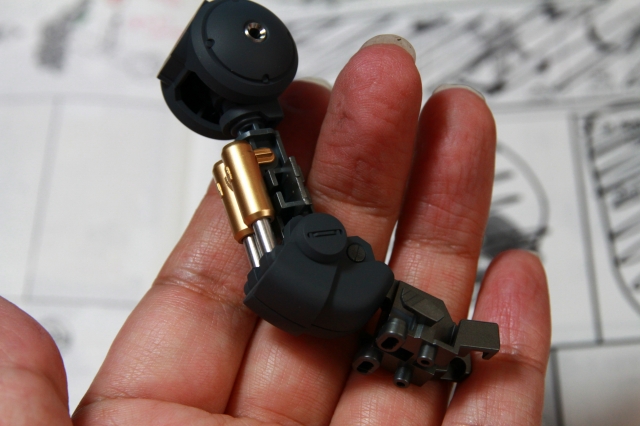

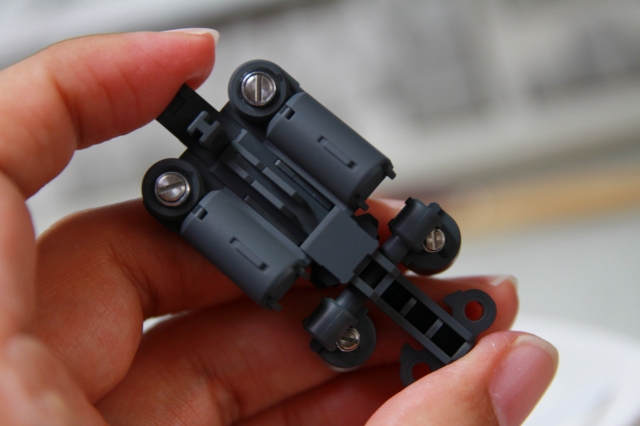

かなり不安定な関節構成なので、一部を固定にしてあります。

　

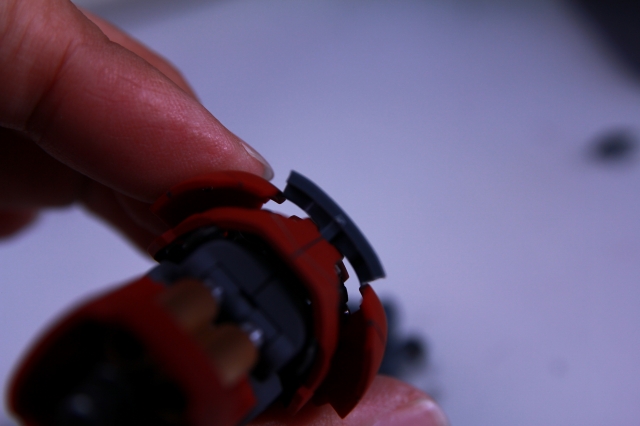

変換シャフトがとっても便利です。

　

腕の作りはとてもいいですね。

　

　

固定仕上げは、フル可動よりも難しい面があります。

ポロポロ・ギシギシ鳴らない完成品を目指しています。

　

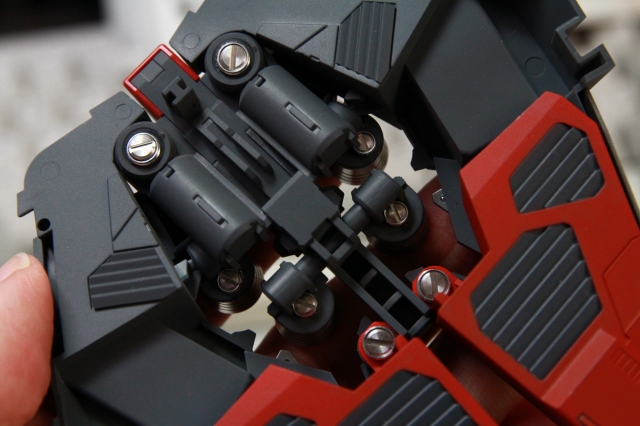

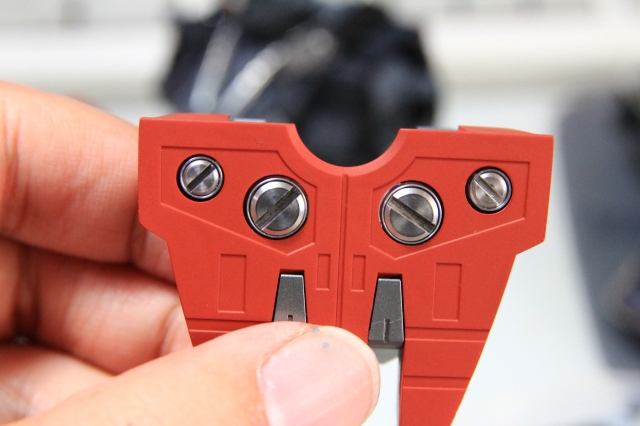

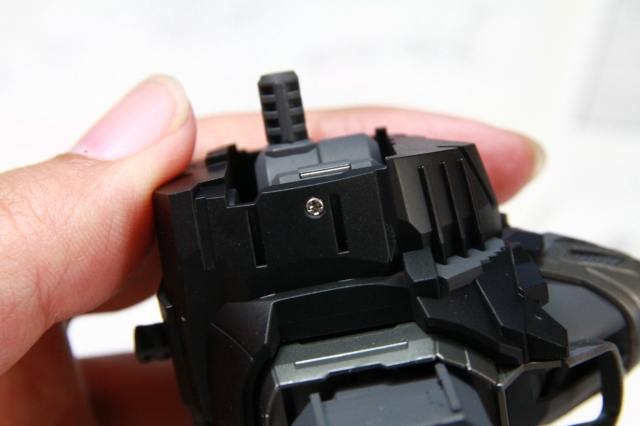

接着するにしても接合面が足りないので、ネジ等も使って強度アップです。

　

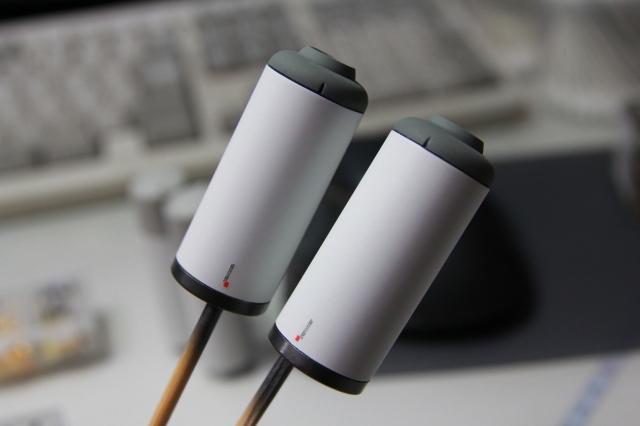

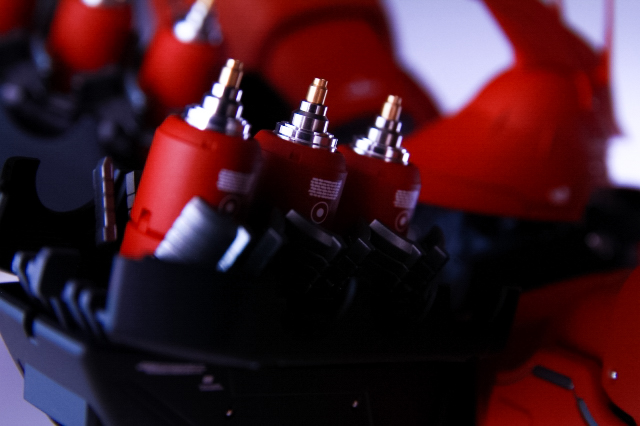

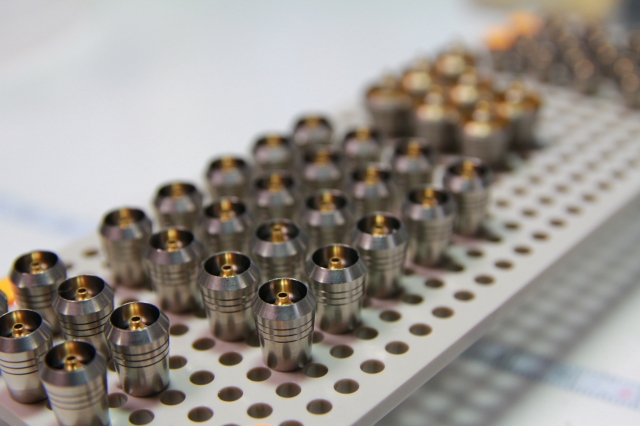

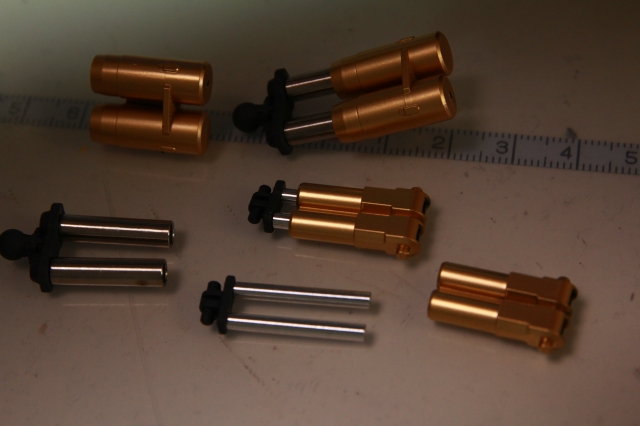

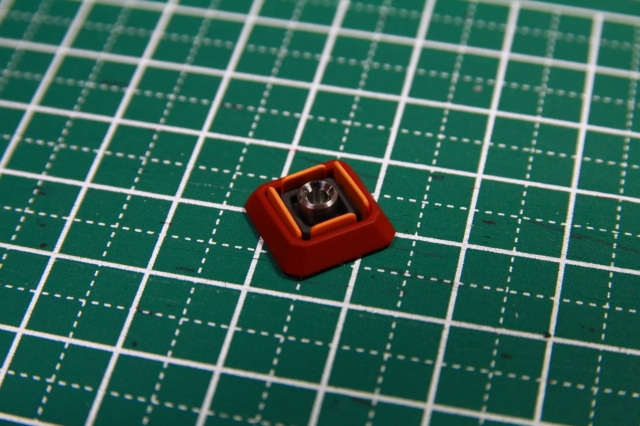

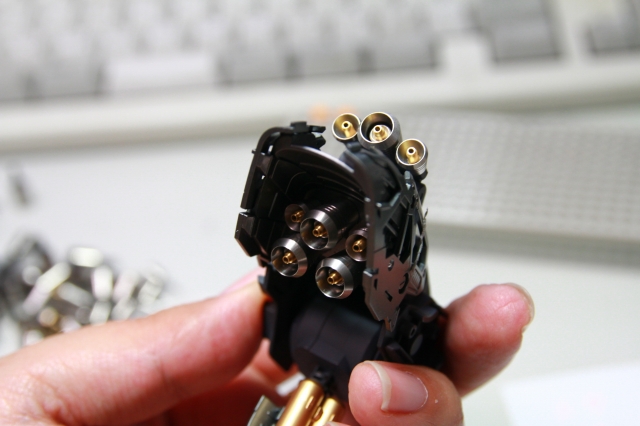

ノズルは多めに、一気に作っておくと完成度が上がります。

　

　

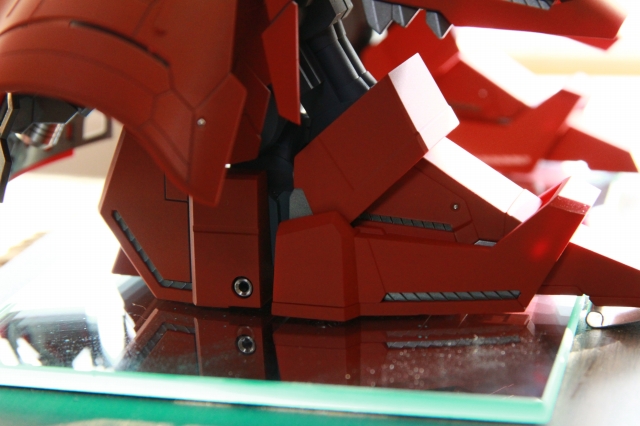

足裏の面を平にするために、ガラス面の上で加工をしています。

　

　

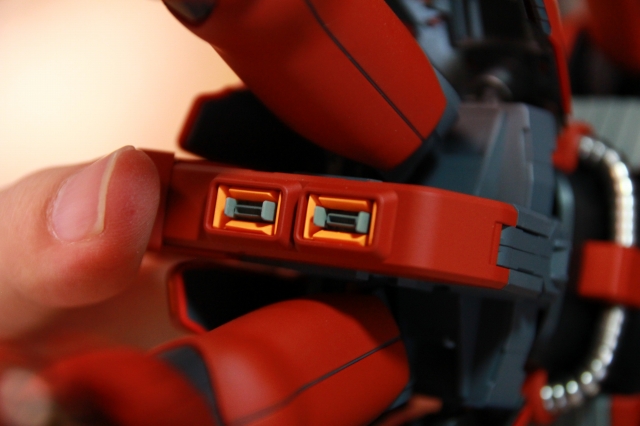

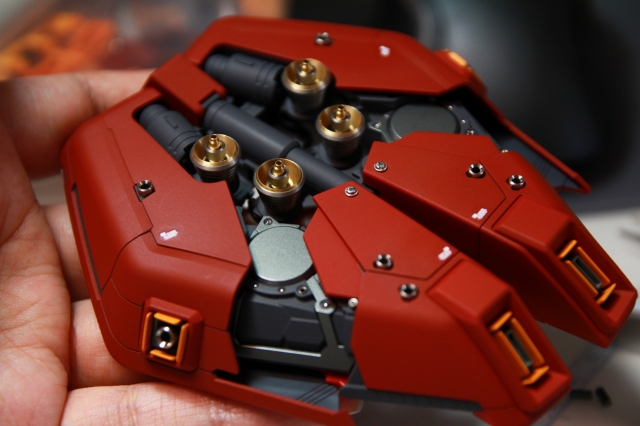

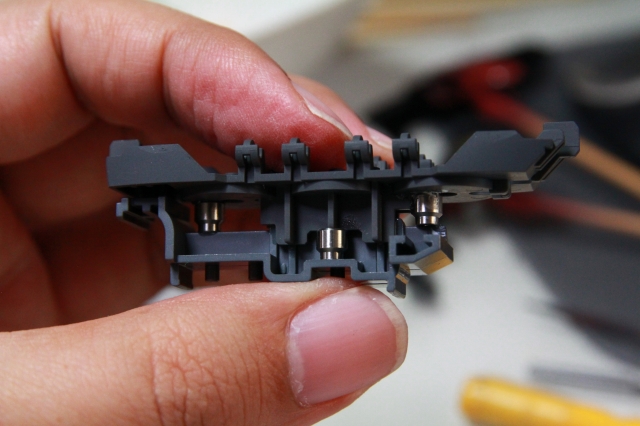

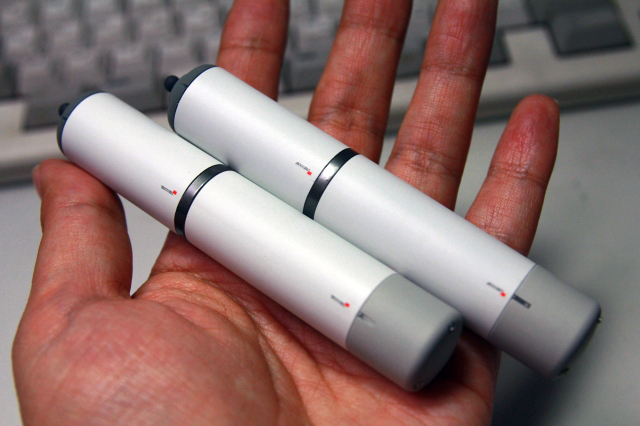

ファンネルコンテナのエレベーションはちょうど4mmなので、アポジ4mmを補強下駄として

使いました。

　

今回は塗り分けを多めにしました。

　

　

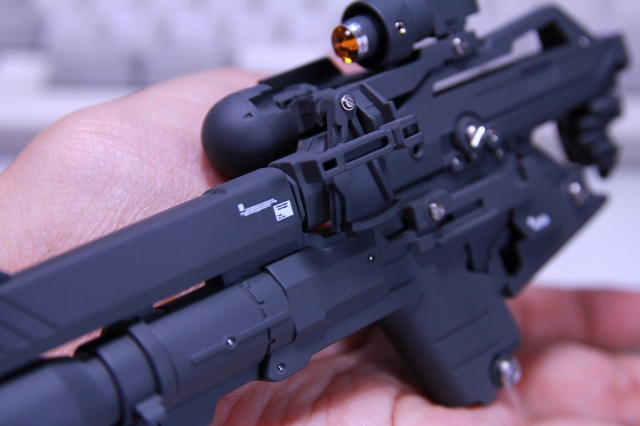

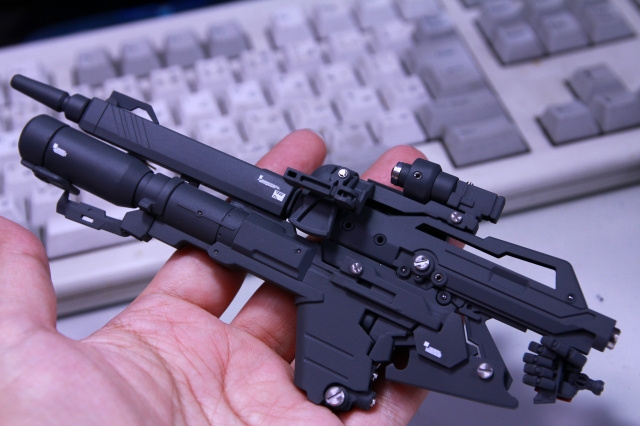

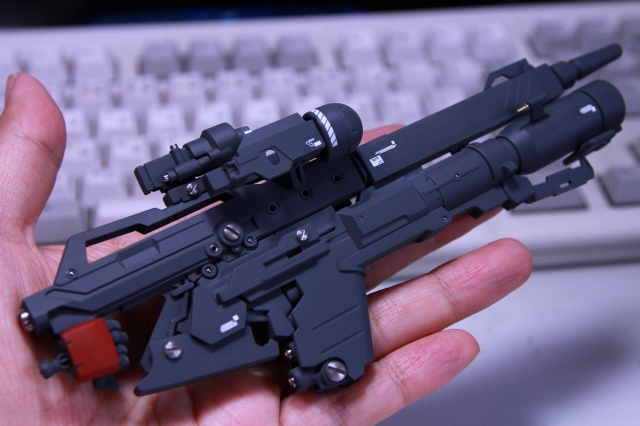

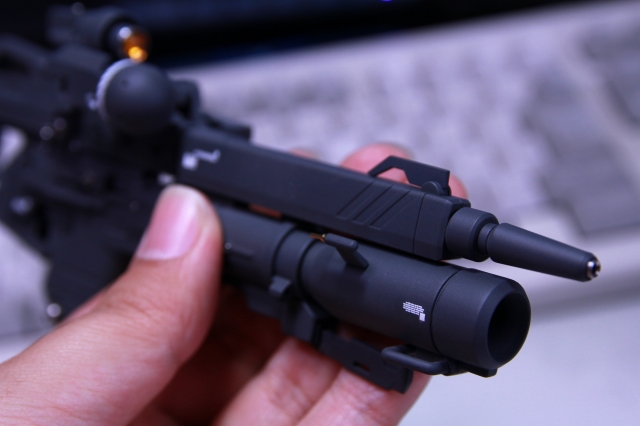

サザビーライフル＋シナンジュバズーカの固定仕様です。

　

ちゃんとホールドできるように手首も固定しました。

　

　

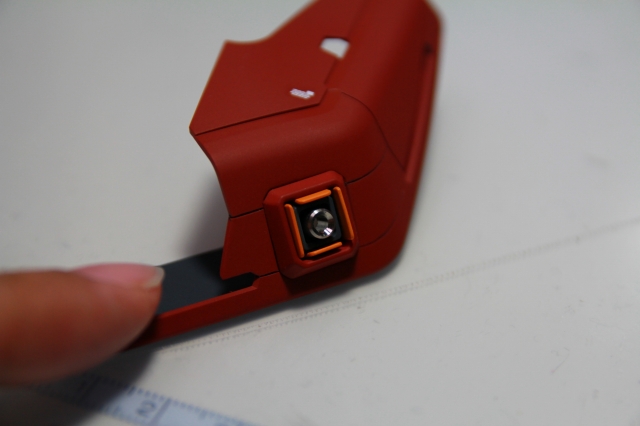

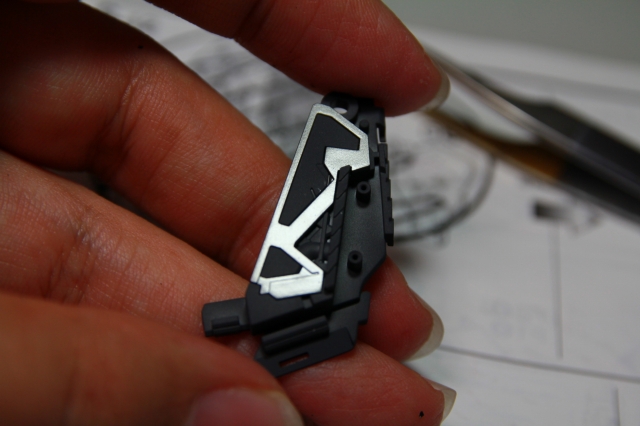

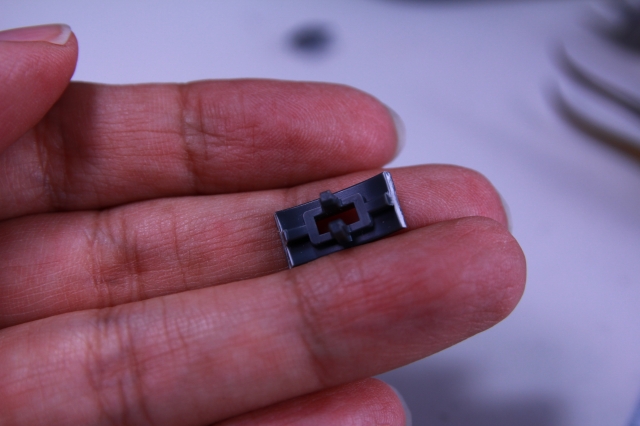

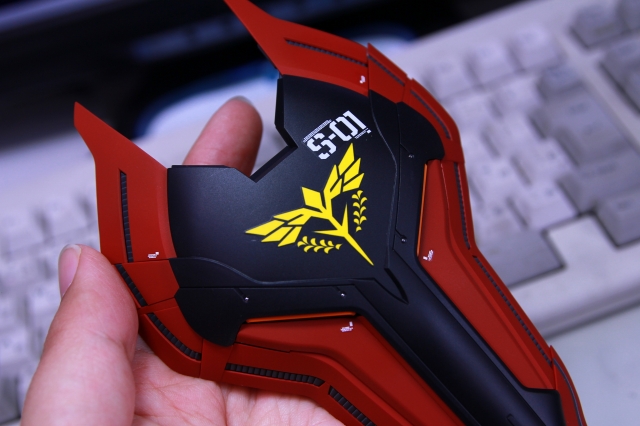

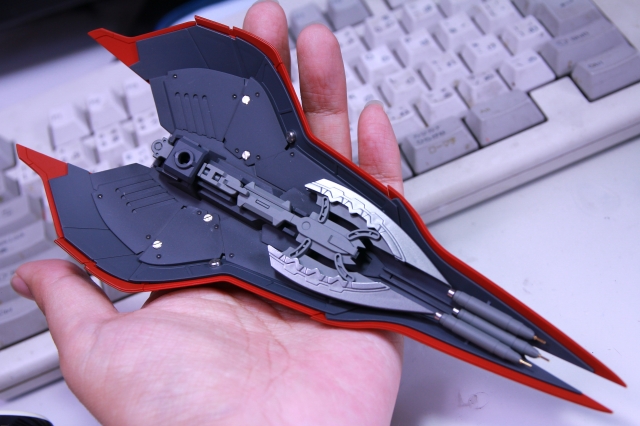

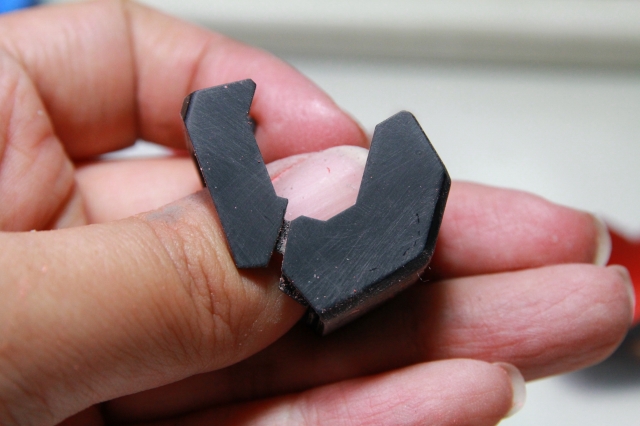

シールドのマウントです。

パネルオープンにすると干渉して取付が不安定なので、写真のように

フィッティングしました。

　

シールドのスライドレールでもあるので、できるだけ大きめに残しました。

　

完成品の持ち方です。

　

いつもなら股間の下を持つのですが、今回の完成品ではベクターノズルフィンが出ていて

持つことができません。写真のように脇腹をつまむのが一番安定しています。

　

　

どの部品もしっかり取り付けていますが、小さい部品などはどうしても強度が取れないので

そこを避けて取り扱うようにしています。

　

　

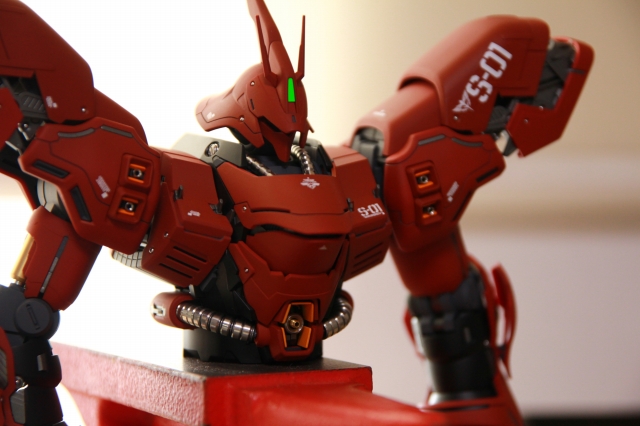

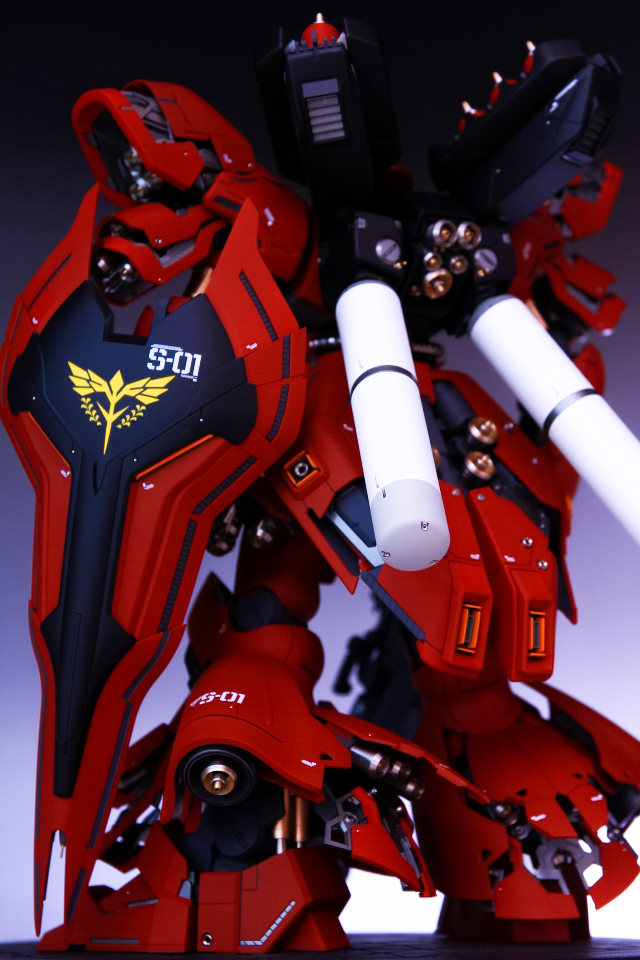

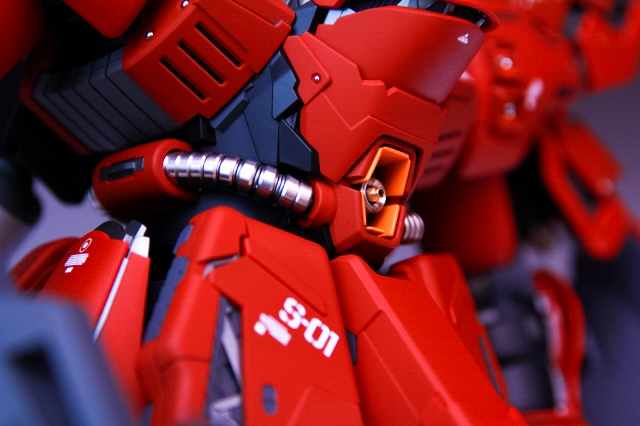

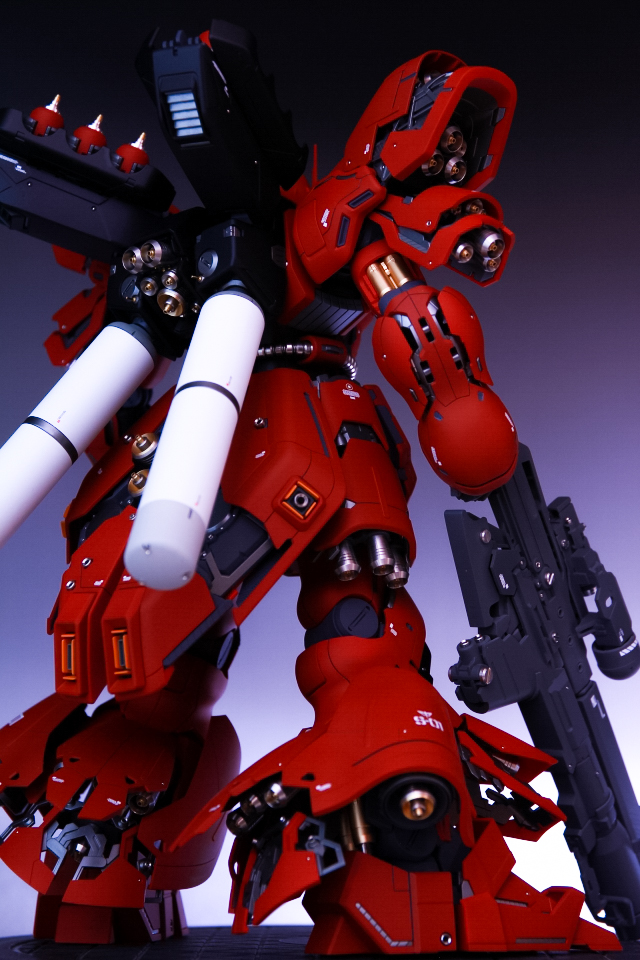

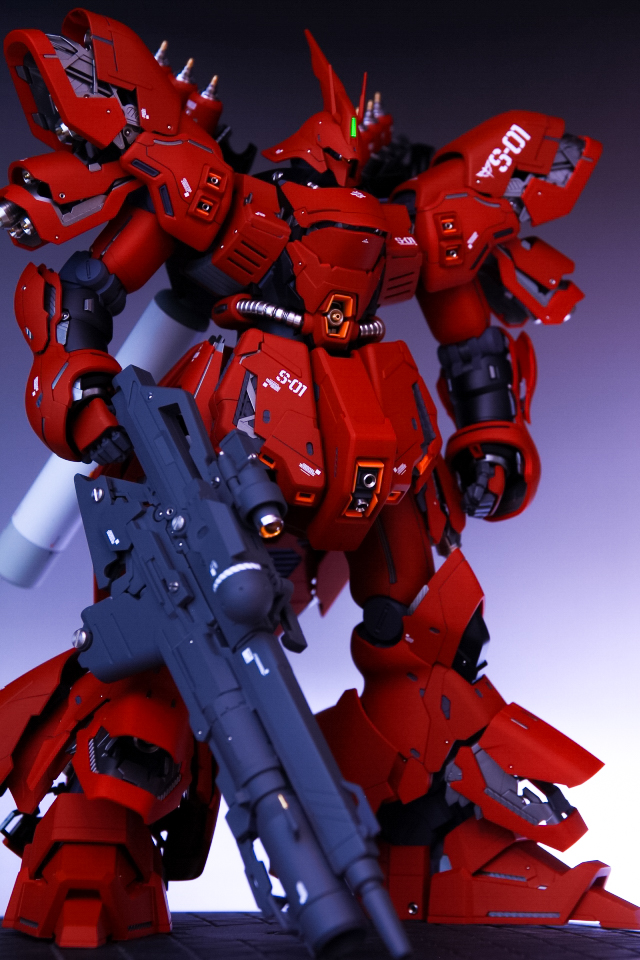

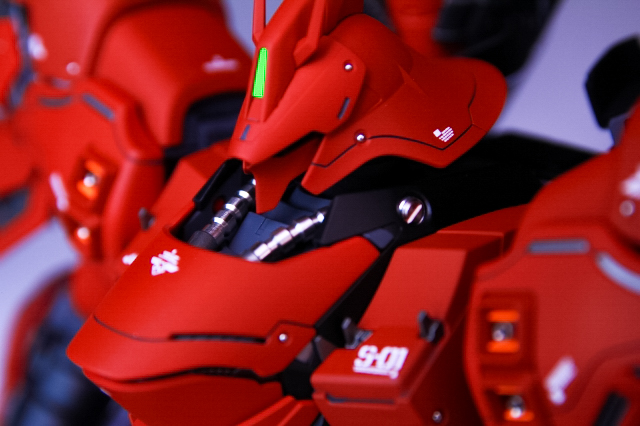

無事、完成しました♪
