MG ジム・カスタム
ミキシングビルド改造製作

作品番号 U33



IK様から製作依頼をいただいておりました、MGジムカスタムが完成しました。





ここから制作風景です



MGジムカスタムをベースに、MGガンダムVer.Ka・MGジムType-C・その他流用パーツを使ってミキシングビルドのジムカスタムを製作しました。基本的には前回制作した「T43ジムカスタム」と同じ制作方法を取っております。前回の制作内容も参照してください。

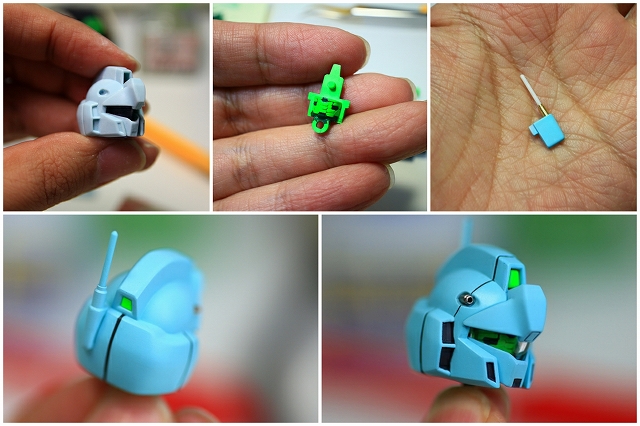

・古いキットですが、ヘッドのパーツ分割&形状は良好です。
・バリや曲面を整えます。
・ボールジョイントは削りだしの制度の良いモノに交換。
・キツすぎるポリキャップを調整。
・アンテナはメタルパーツとプラを組み合わせ、前回よりも太く長くしました。
・センサー類は表面処理をしてEXセンサーグリーン&スミ入れ。
・バルカンはPPロングアポジ1.5-3mmを使用。

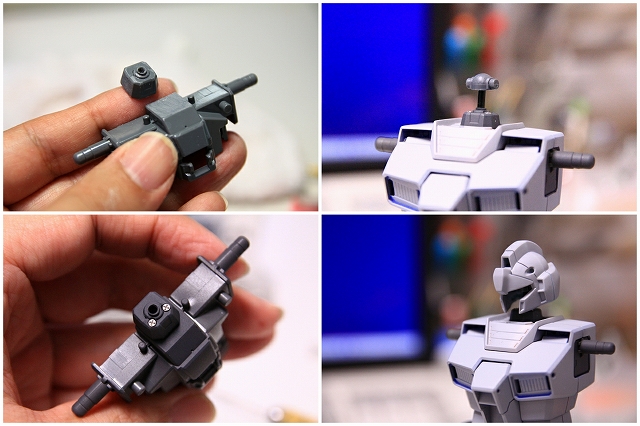

・首パーツは切り離して3mm後方に移動。
・自作ボールジョイントで首の長さを変更。アゴ引きができるようになりました。

・頭部の位置をセンチネル&Ver.Kaにする場合、胴体にめり込むほど低くする方法と、首を高くしてアゴを引く方法があります。どちらがベストかはキットにもよるし、好みで選んでも良いと思います。今回のジムカスタムは肩位置がかなり高いデザインなので、それに合わせて頭部の高さを調整し、アゴ引きを採用しました。

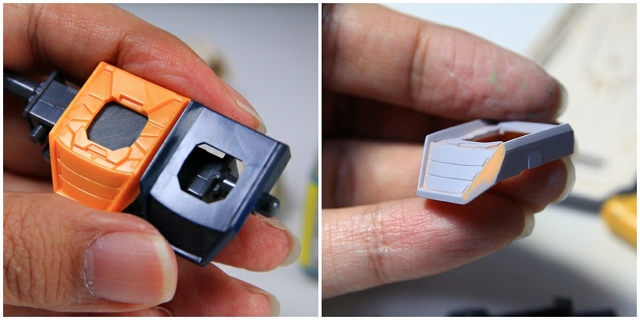

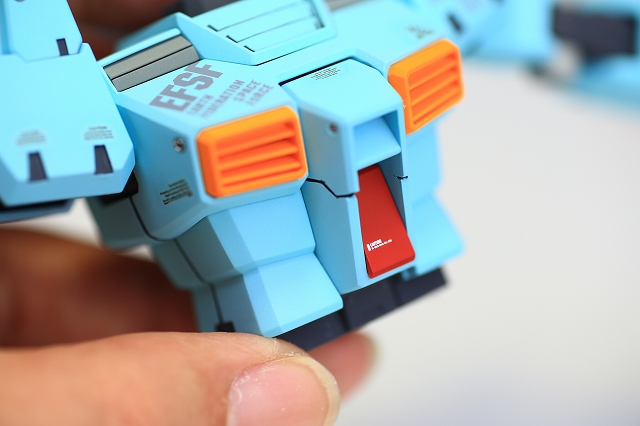

・デコルテパーツは首の移動にともない中央の穴を拡大。
・整面やスナップフィットの調整、塗り分けの変更などを行いました。

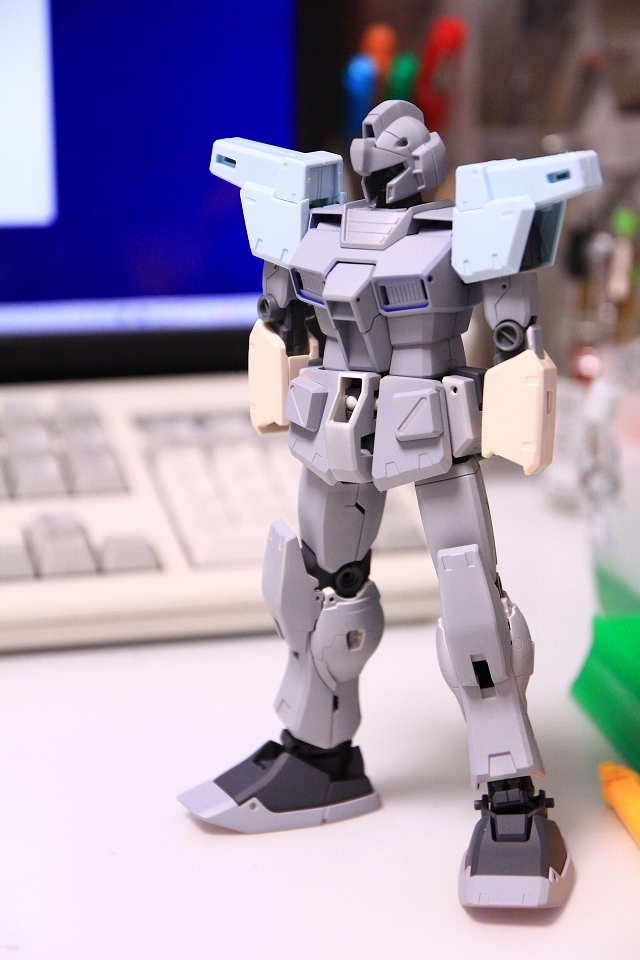

・頭部のバランス確認するためには、全体を仮組みする必要があります。前後・高さ・アゴ引き、それぞれの位置関係は微妙にからみあうので、何度も何度も仮組みを行って微調整をしています。

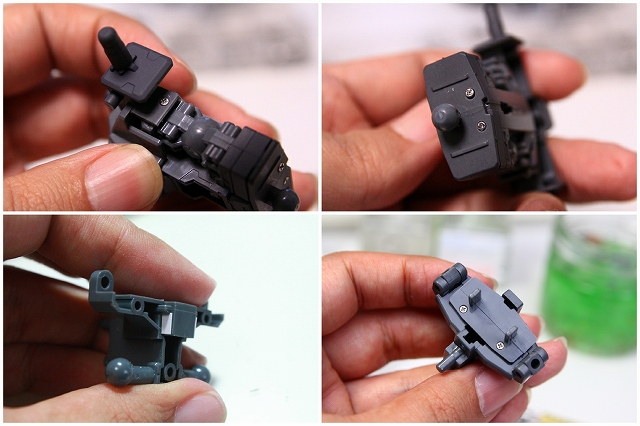

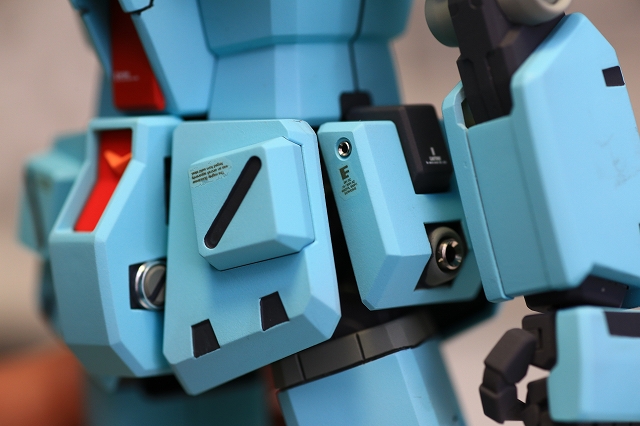

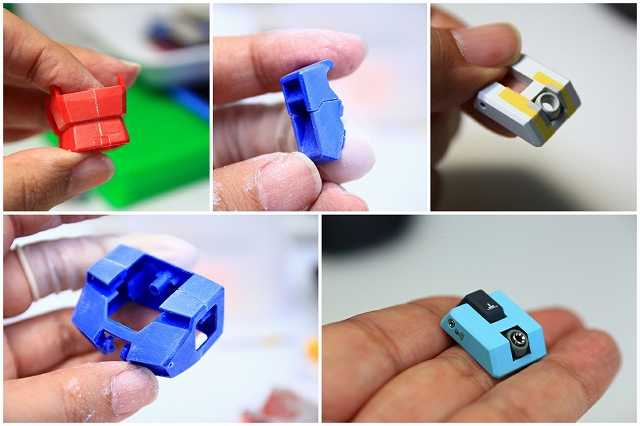

・コアブロックと上半身はネジでしっかりと固定。

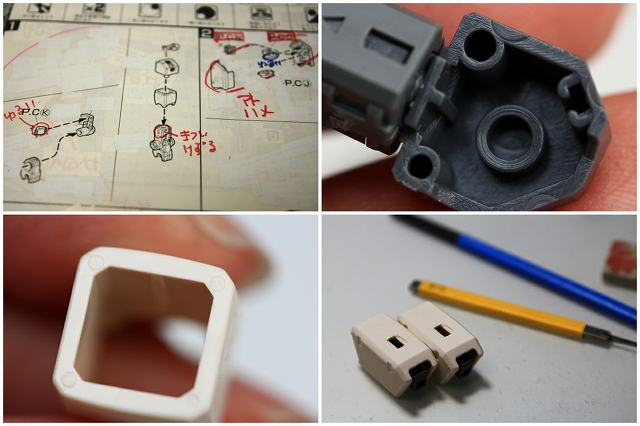

・腰のポリキャップがゆるいので、プラ板を挟んで強度アップ。
・腰と上半身のボールジョイントは保持力が完全に不足なので、ネジで固定。

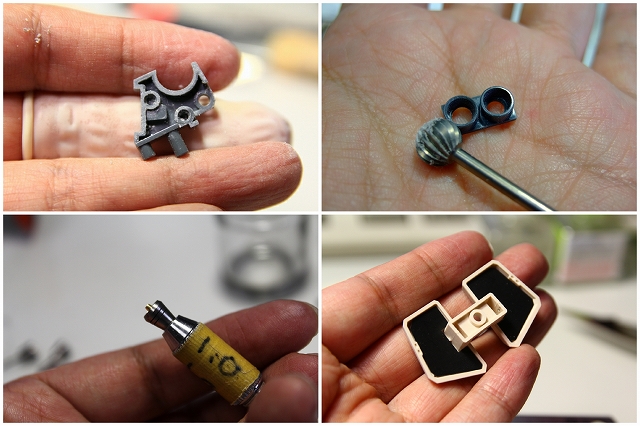

・腰サイドアーマー用ポリキャップの取り付けは、キットの不具合なのかポリキャップが潰れてしまいます。五角形ビットで面取りして取り付けの調整。



・ふんどし後半フレームは歪みが酷いので接合面の面取り。
・おしりのノズルは面取りなどを行い、PPノズルBを装着。

・フレームの精度が定まらない状態だと外装パーツも位置ズレが発生しますので、フレームの制作が決定してから外装パーツの制作に入ります。







・古いキットは金型疲労&修正で、表面が荒れていることがあります。しかし最新のキットでもコストダウンのせいか、表面が荒れていることがあります。完成後に見えなくなる面でも、このように荒れがひどいと、接着不良や強度不足や仕上がり寸法のズレなどが発生します。処理をしておくべきところです。

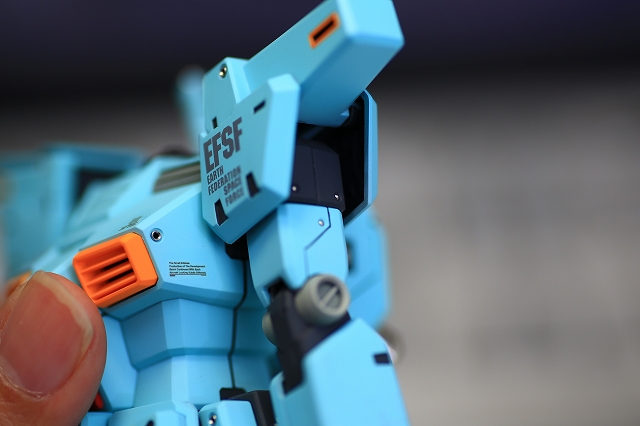

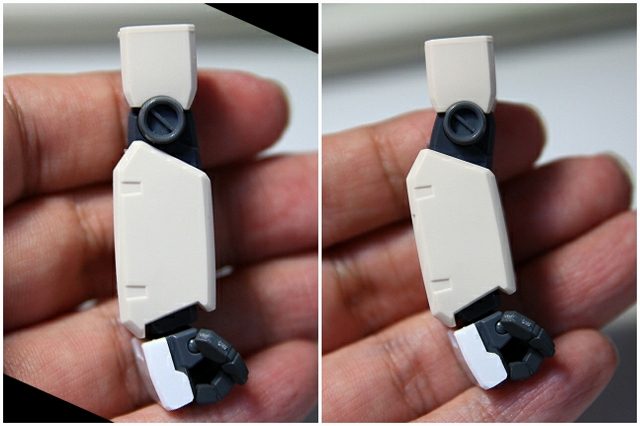

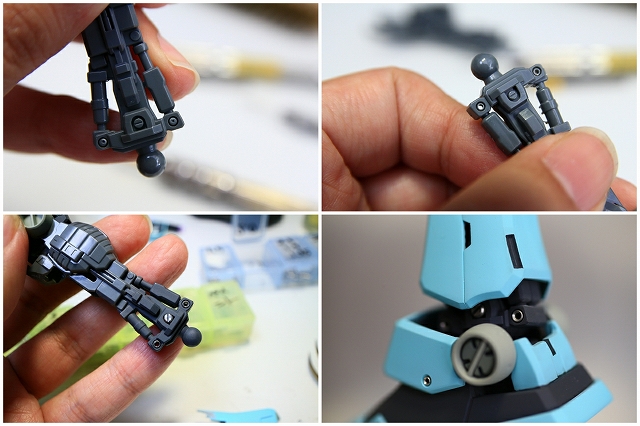

・ヒジを加工してほんの少し角度を修正することで、センチネルらしいアウトラインにします。





・股間のポリキャップとフレームを切り欠いて、大股開きできるようにしました。

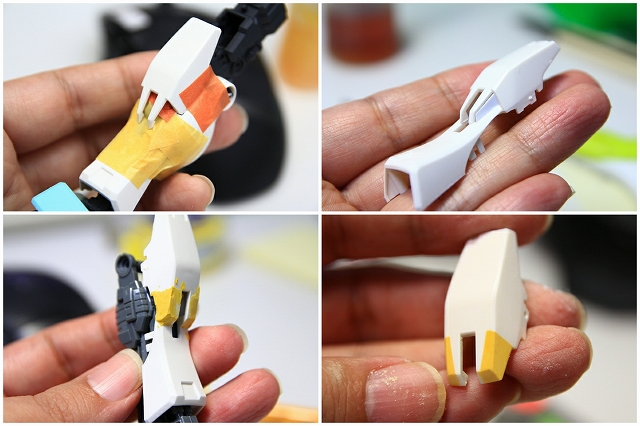

・膝周りの改造は、前回の制作データを生かし、プラ板や瞬着パテなどを増設して強度をアップさせました。

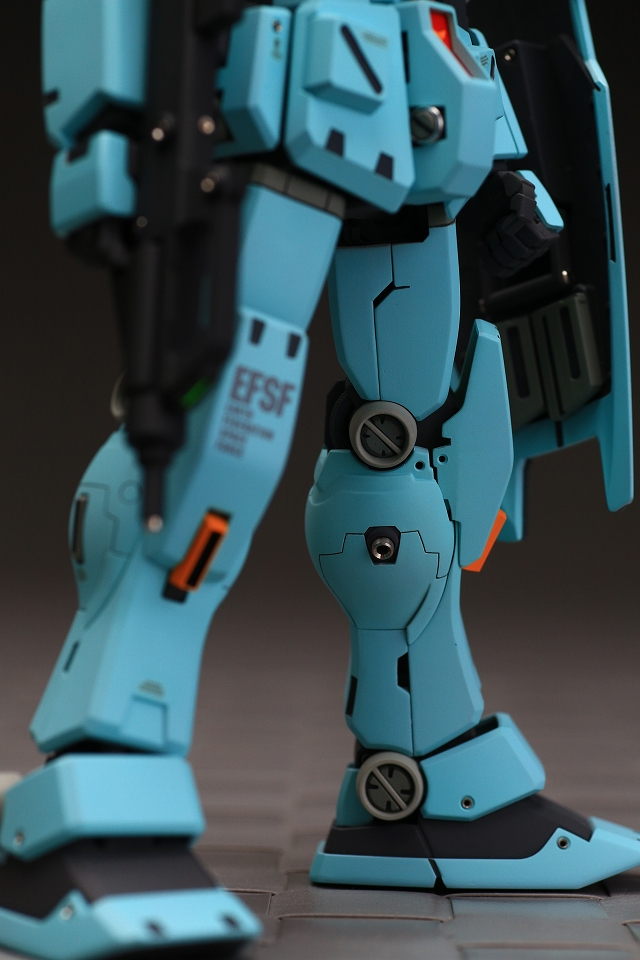

・足首フレームは完成後にチラ見えするので、マウントを加工してアポジやマイナスリベットを取り付け。

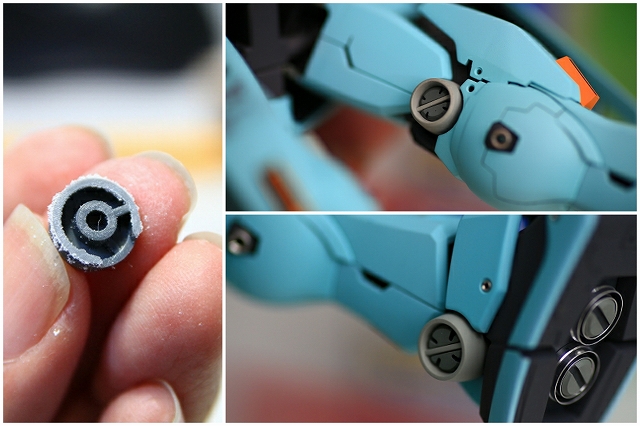

・今回はマルイチの内側に肉厚のあるモールドを追加しました。



・ソールパーツはガンダムVer.Kaを使用。

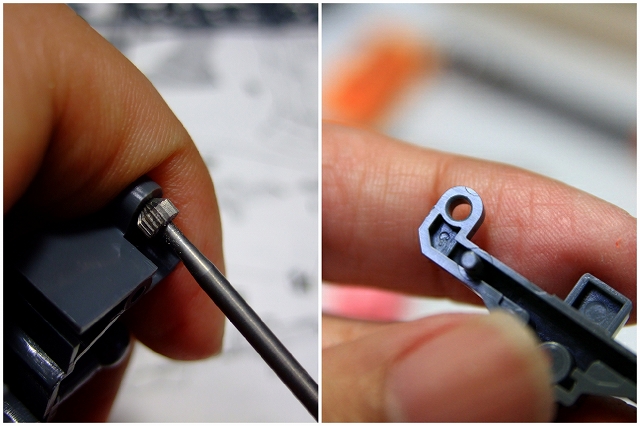

・タイトすぎるポリキャップの入り口をリーミング。

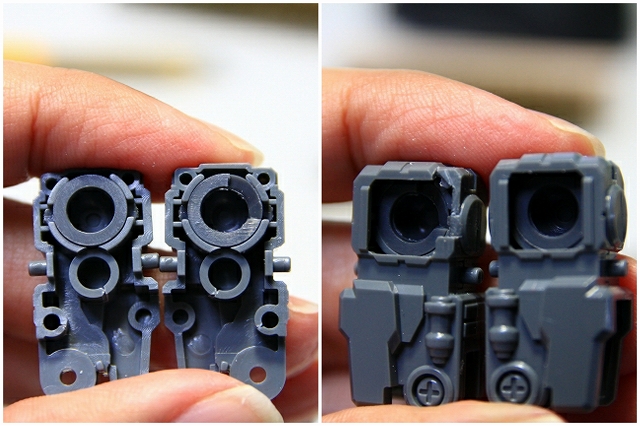

・足首PCはどうしても過負荷がかかるので、プラが負けないようにネジ打ち補強。

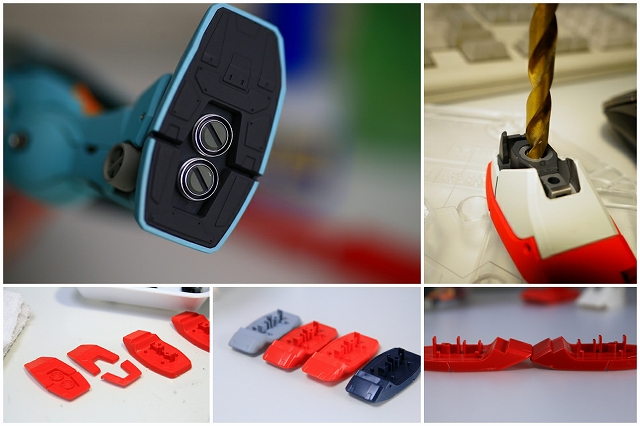

・足裏パーツは分割して、丸皿モールドとマイナスリベットを取り付け。

・ここの足首ポリキャップがゆるいので0.5mmプラ板を挟むのが定番になってます。今回も同様の加工をしたのですが、なぜかパーツが収まらない。どうやらさいきん金型修正があったようで、キットのままでもポリキャップがピッタリ収まりました。キットが改善されるのは良いことですが、長年蓄積した改造データを再度調整しなければならないのは、すこし神経を使いますね。

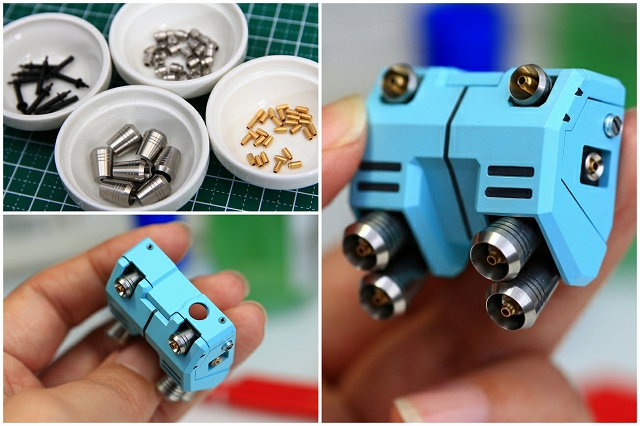

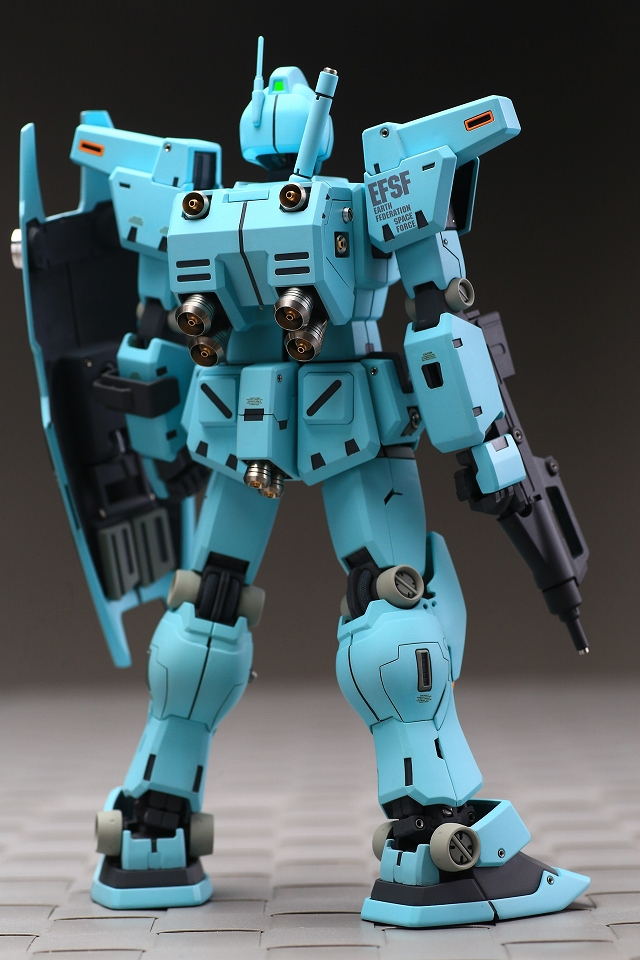

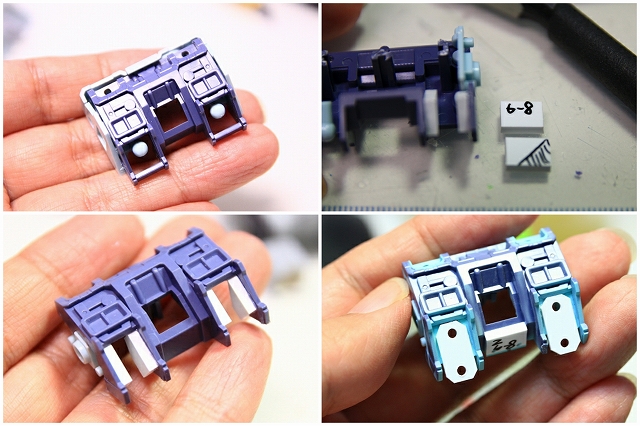

・バックパックの大きさに対してノズル2個ではバランスが合わないので、ノズルを4つに増やす加工をしています。ここは前回よりも強固なブラケットを作成しました。

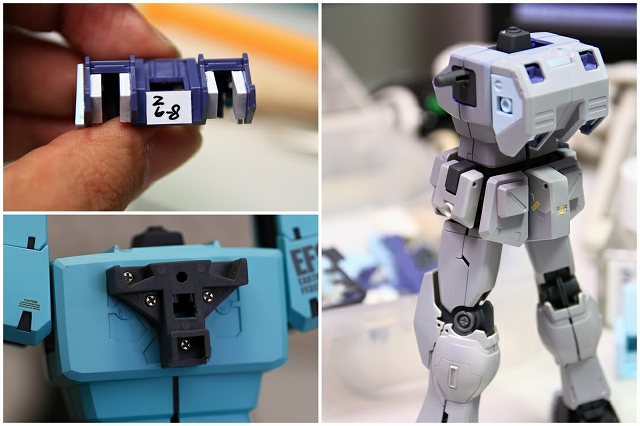

・ガンダムVer.Kaの背中にジムカスタムのバックパックを取り付ける工作です。本来はバックパックのフレームになるポリパーツを、Ver.Kaの背中に固定。バックパック本体はプラ板等で補強した箱組にしました。これをスルッと差し込む方法で十分な強度が取れます。こうして取り外しできることで、整面や塗装の精度がアップできます。

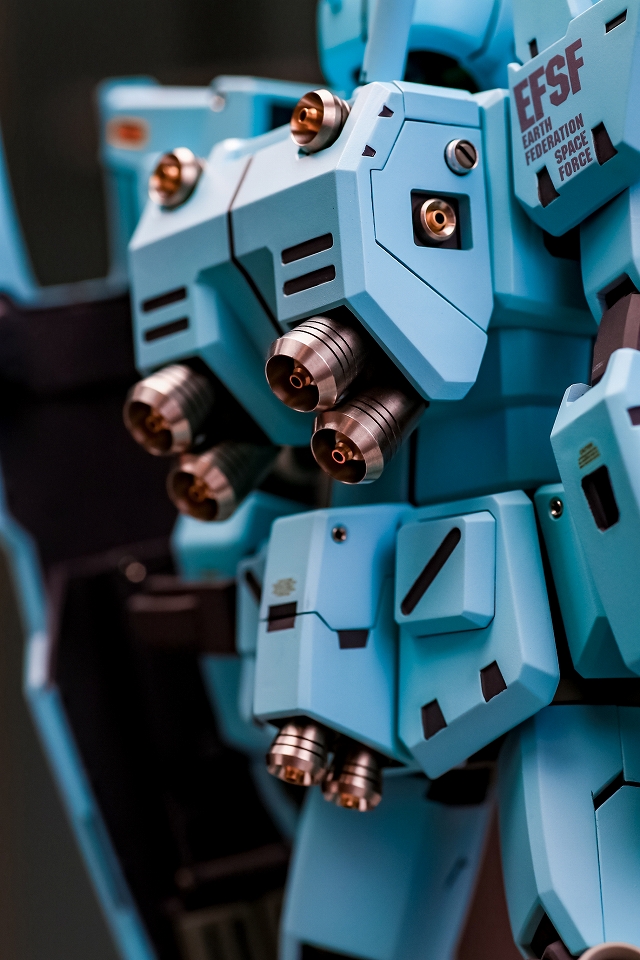

・メインノズルはPPノズルCx4個。
・上方はPPノズルBx2個。
・サイドはアポジ4mm+ロングアポジ2-4mm、丸皿+マイナスリベット。
・その他こまかいメタルパーツ取り付け。

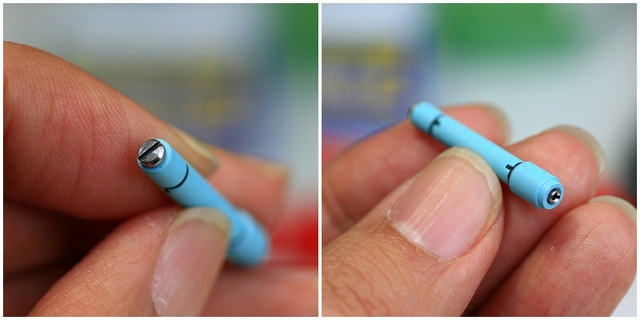

・ビームサーベルはマイナスリベット3mmとアポジ2mm。

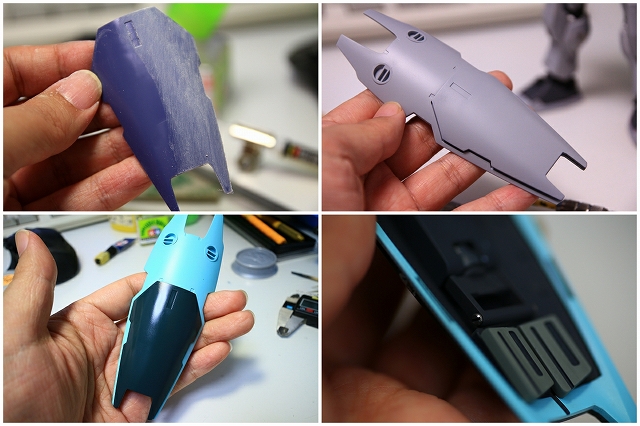

・シールドはシンプルながらもアウトラインがきれいです。
・マウントラッチはジムType-Cのモノに交換。
・自作ボールジョイントを追加して可動範囲拡大。

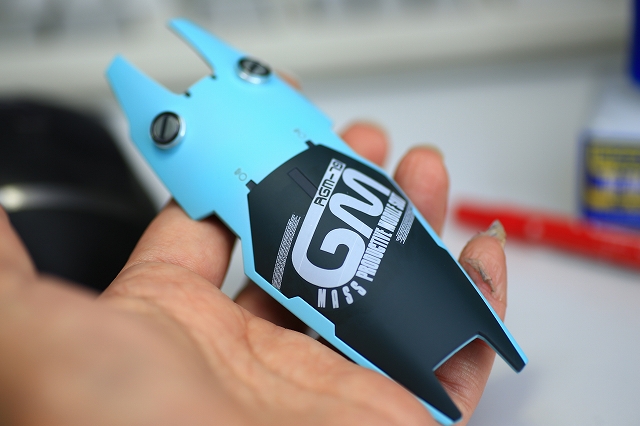

・オリジナルデカール貼り付け。
・丸皿モールド+マイナスリベット6mm。

本体のブルー・グリーン&シールドのダークグリーンともに、アニメ設定からしてとてもクセの強い難しい色ですが、何年も試行錯誤した結果、とても気に入っている色を作ることができました。

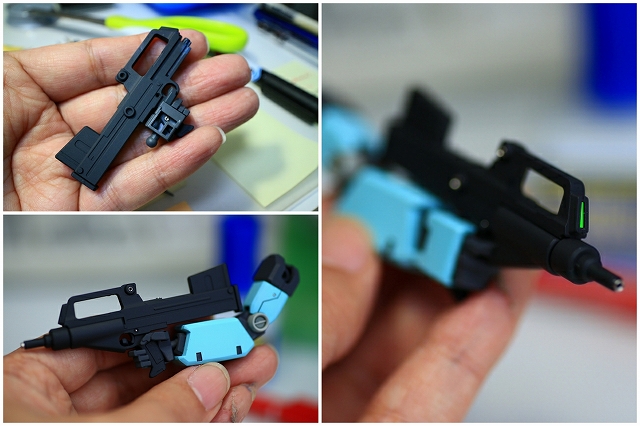

・マニピュレータは左右ともガンダムVer.Kaのものを使用。

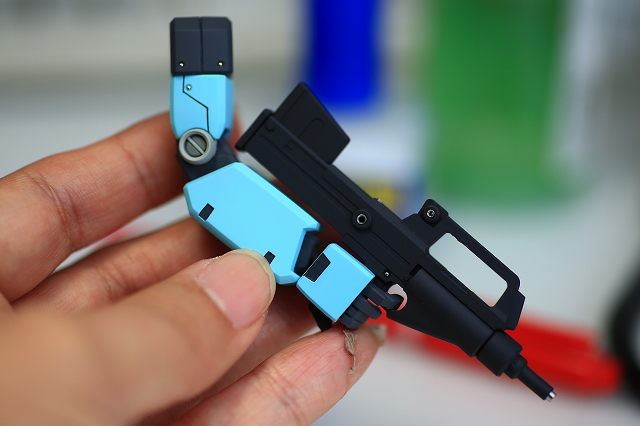

・ライフルとマニピュレータはネジで固定。
・ライフルを構えたとき、手首と上腕とのラインが自然になるように調整しました。

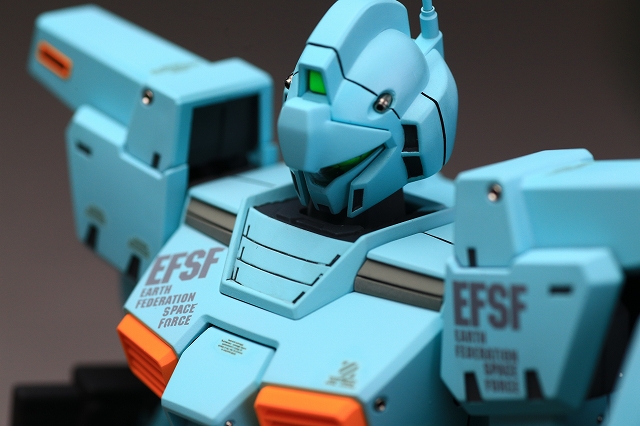

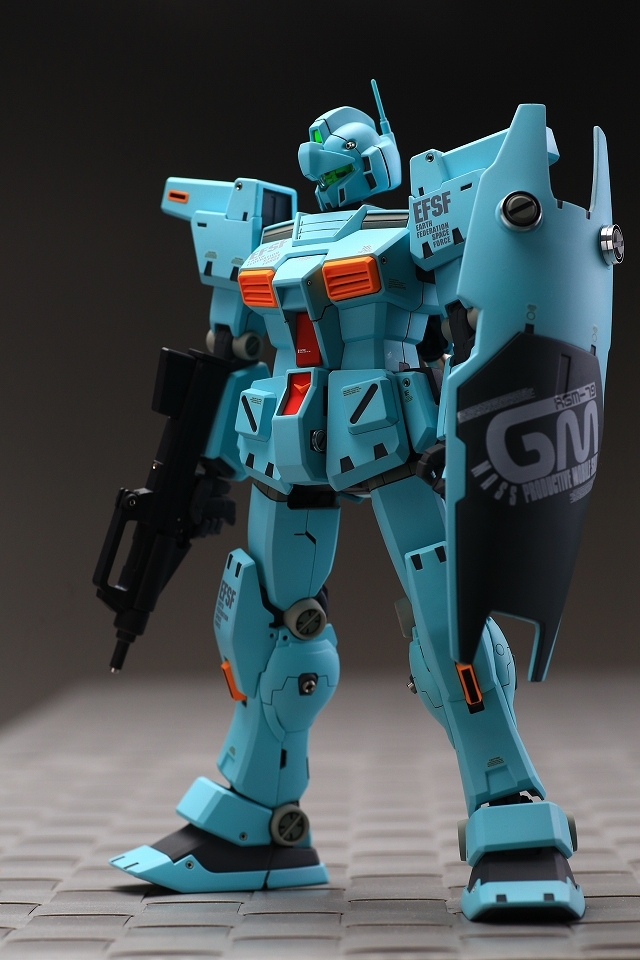

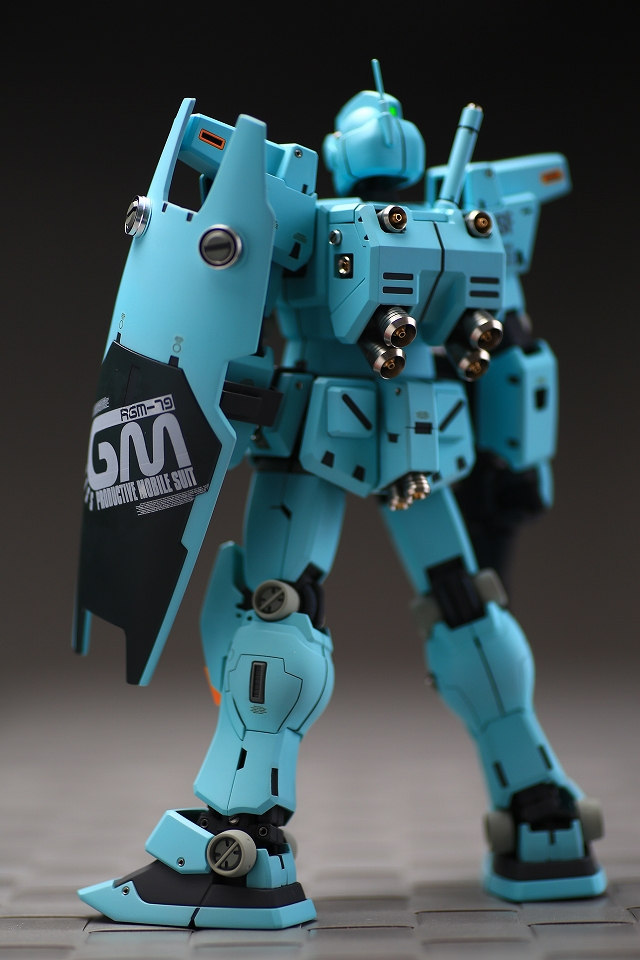

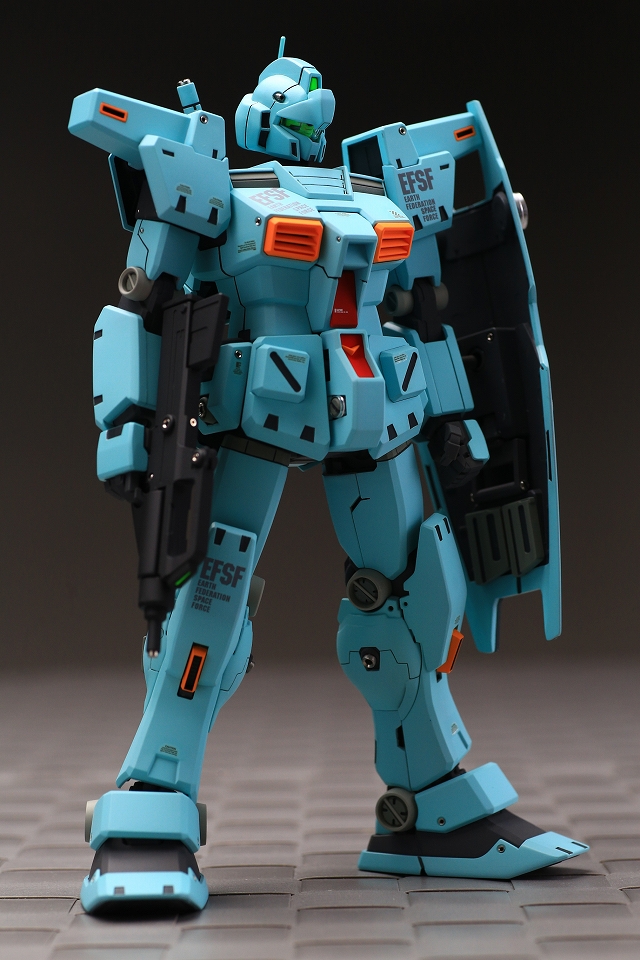

おまたせしました、無事完成しました♪





今回の制作で使用したメタルパーツセットとPPカラーセットを【ぷらもぷらす】で販売してます。
最後まで観て頂いてありがとうございました。 みなさんの感想やリクエストが僕の製作の励みになっています。 よろしかったら気軽にメールなどくださいませ。

みなさまに、楽しい模型ライフを!
