RG 1/144
ニューガンダム
ウイングファンネル
ハイニューカラー仕様

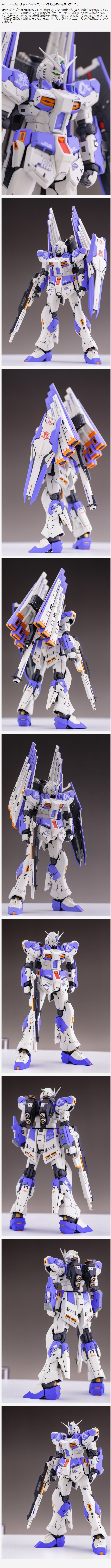

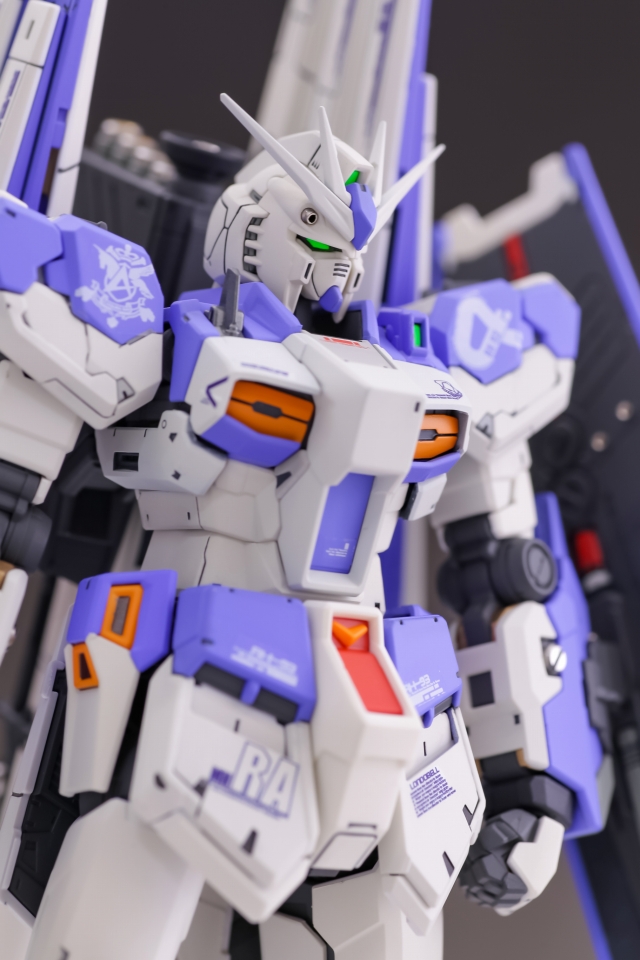

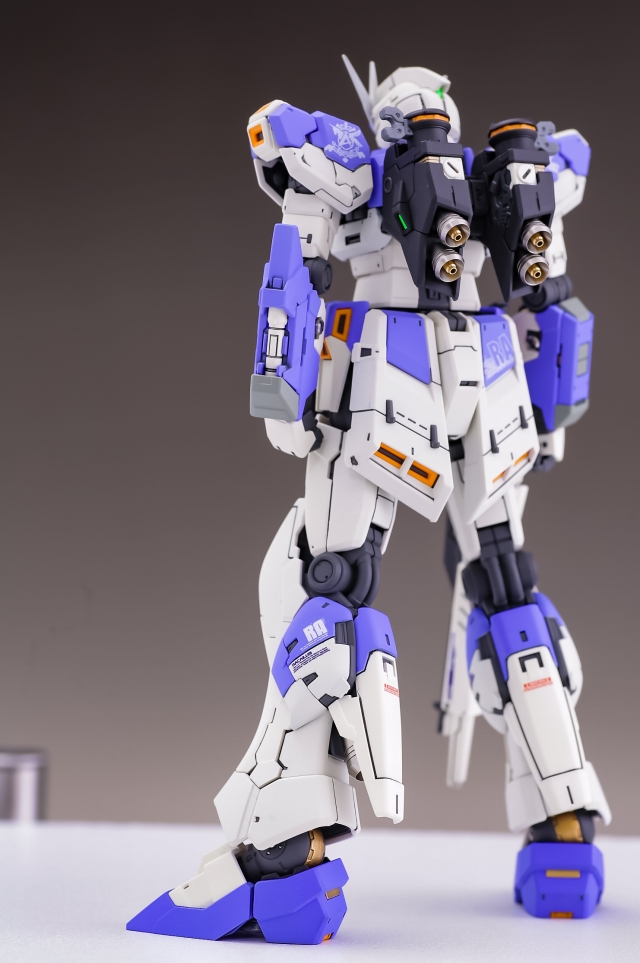

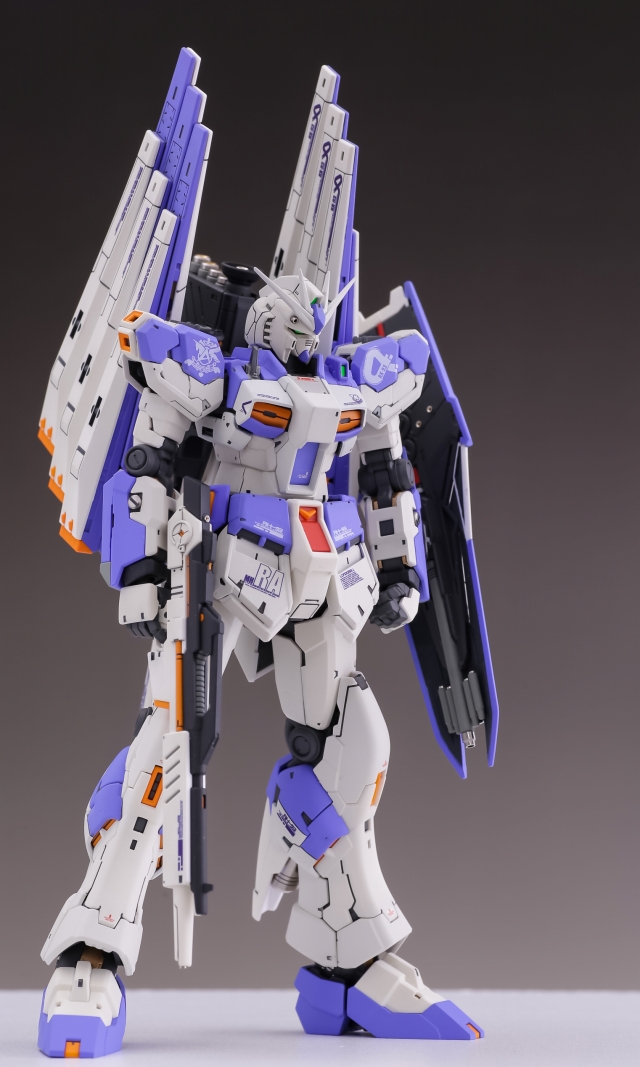

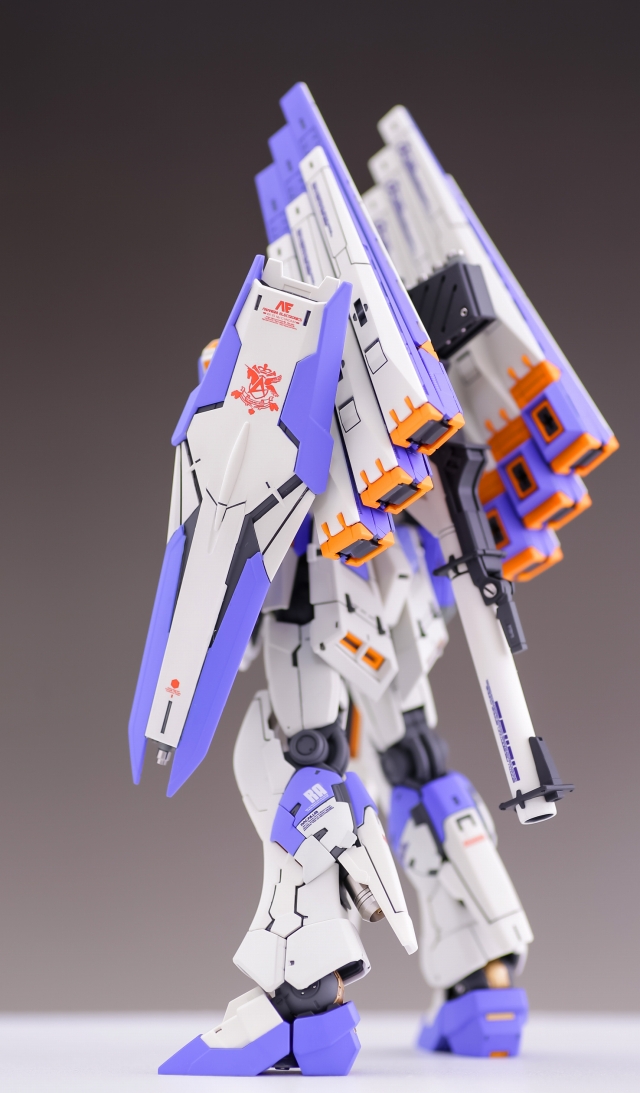

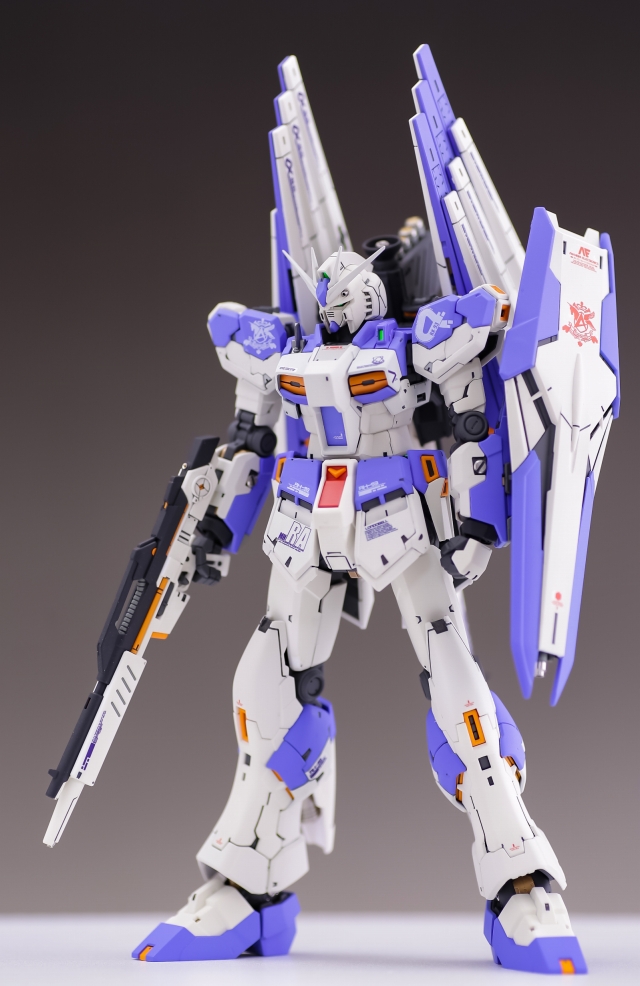

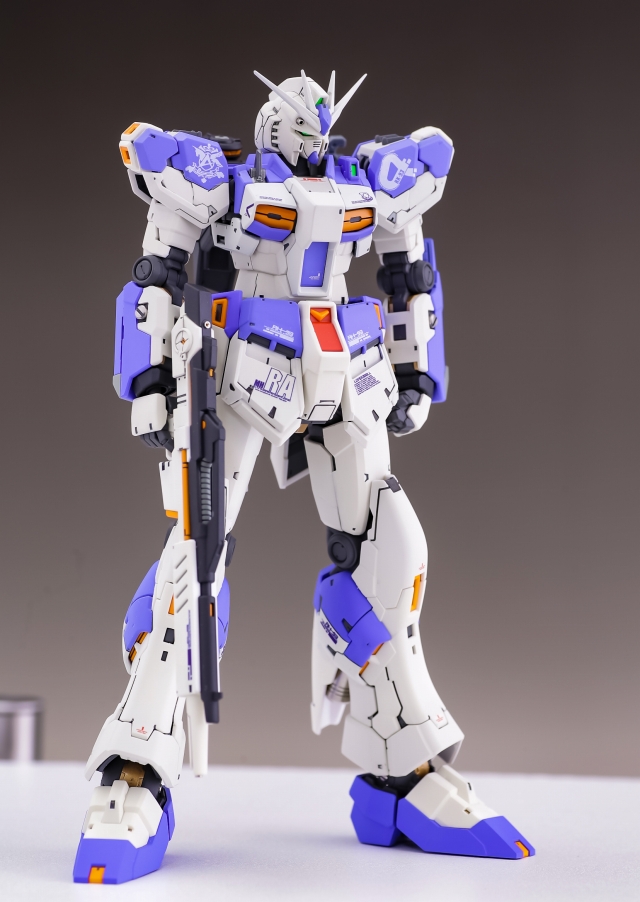

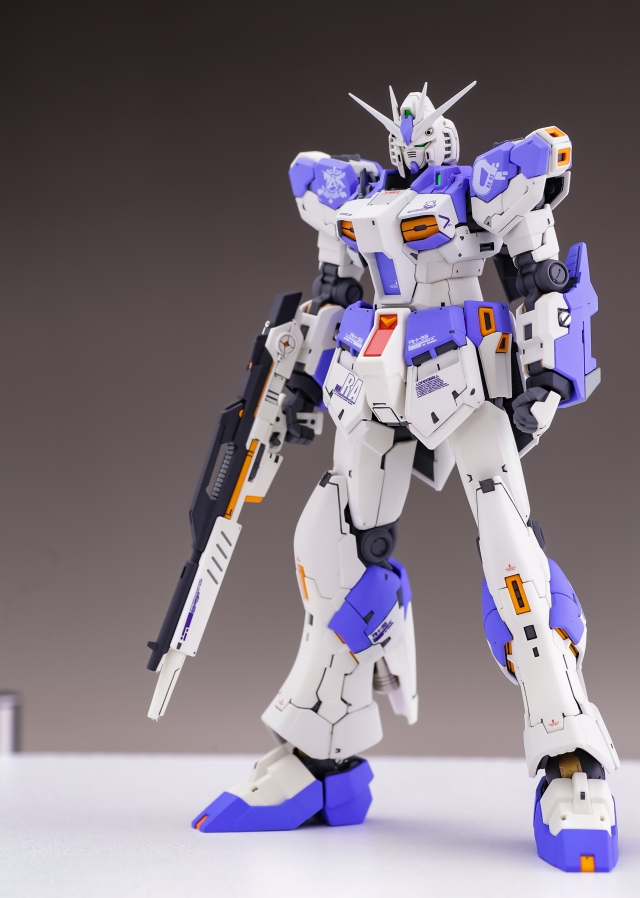

RG ニューガンダム・ウイングファンネル仕様が完成しました。

近年のガンプラは可動を多くしたり細かいパネル分割など、より高密度な進化をしています。しかしその弊害として「関節グラグラ・パーツポロポロ」という弱点があります。本制作ではそういった脆弱な部分を補強し、美しい立ちポーズでしっかり自立する完成品を目指して制作しました。またカラーリングをハイニューガンダム風にアレンジしました。







RGニューガンダムはプロポーションもディテールもほぼ完璧な超優良キットです。しかし可動を多くした弊害として「関節グニャグニャ・パーツポロポロ」という弱点も持っています。

本制作では「ギシギシポロポロしない、しっかり自立する安心感のある完成品」を目指して制作しました。写真では伝わりませんが、手にとった時に「重量感・安心感」を感じる完成品になったと思います。

それでは、ここから制作風景です。

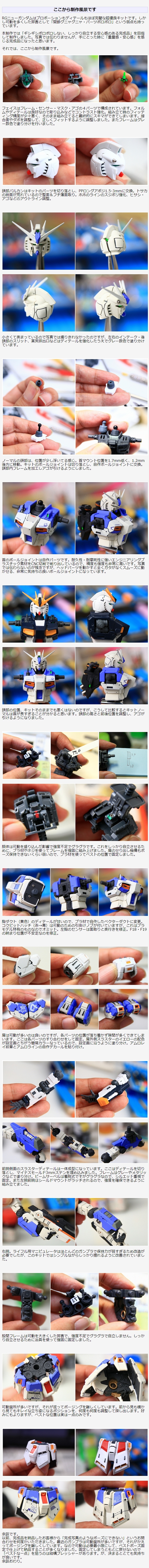

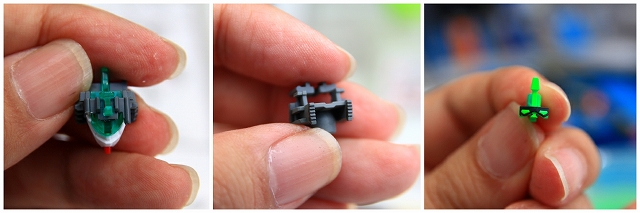

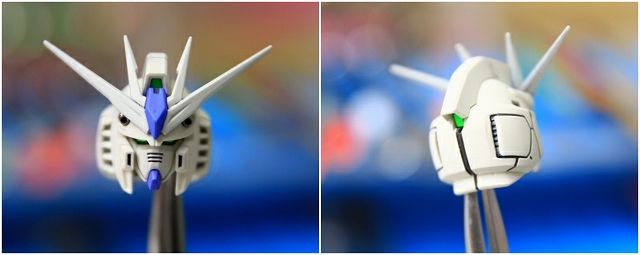

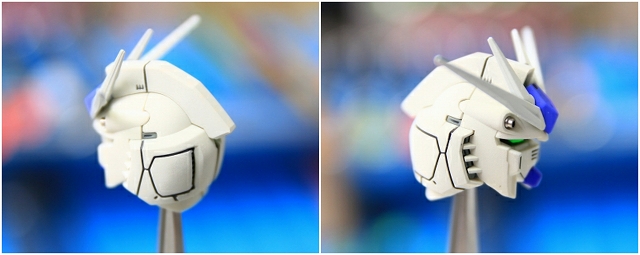

フェイスはフレーム・センサー・マスク・アゴの４パーツで構成されています。フォルムやディテールは良好なので彫り込みなどでコントラスト強化。組み立て時のフィッティング精度が少々悪く、そのまま組み立てると最終的にスキマができてしまいます。接合面やダボを調整して、正しくフィットするように調整しました。またフレームはグレー数色で塗り分けを行いました。

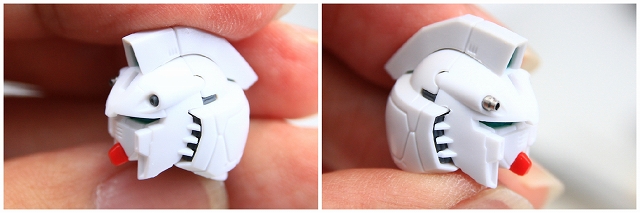

頭部バルカンはキットのパーツを切り落とし、PPロングアポジ1.5-3mmに交換。トサカの断面が荒れているので整面＆フチ薄面取り。ホホのラインのスジボリ強化、ヒサシ・アゴなどのアウトライン調整。



小さくて奥まっているので写真では撮りきれなかったのですが、左右のインテーク・後頭部のスリット、薬莢排出口などはディテールを強化したうえでグレー数色で塗り分けています。

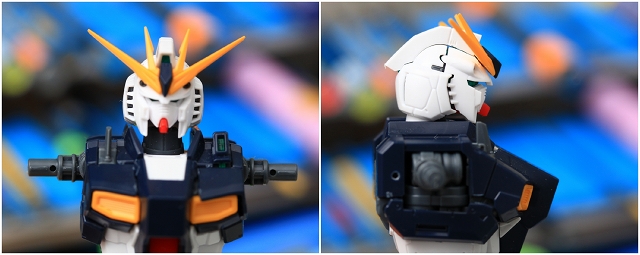

ノーマルの頭部は、位置が少し浮いてる感じ。首マウント位置を1.7mm低く、1.2mm後方に移動。キットのボールジョイントは切り落とし、自作ボールジョイントに交換。頭部内フレームを加工しアゴが引けるようにしました。

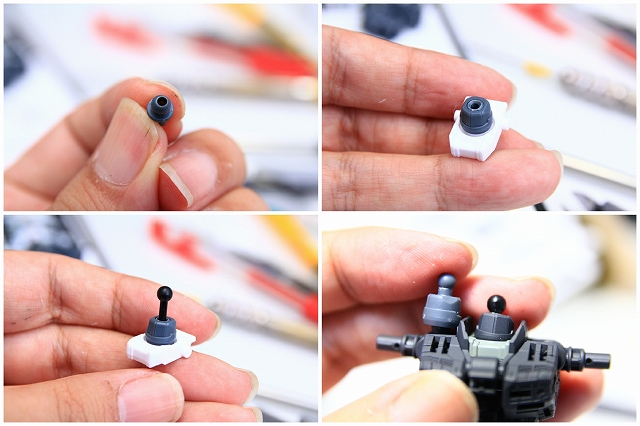

首のボールジョイントは自作パーツです。耐久性・耐摩耗性に強いエンジニアリングプラスチック素材をCNC切削で削り出しているので、精度も強度も非常に高いです。写真では伝わらないのが残念ですが、ヘッドパーツを動かすと全くガタがなくスムーズに動かせる、非常に気持ちの良いボールジョイントになっています。

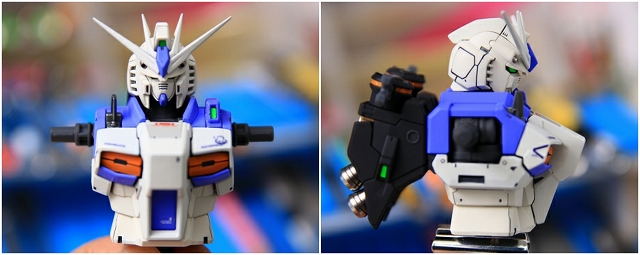

頭部の位置、キットそのままでも悪くはないのですが、こうして比較するとキットノーマルは首が長すぎることが分かると思います。頭部の高さと前後位置を調整し、アゴが引けるようになりました。

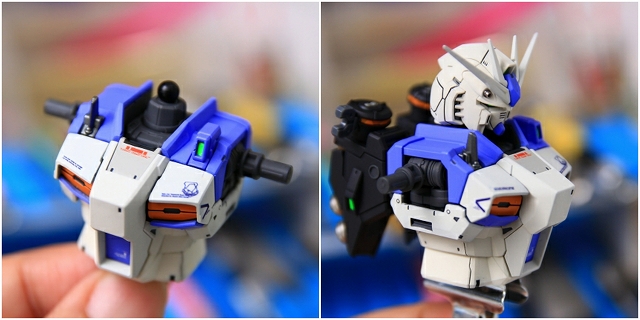

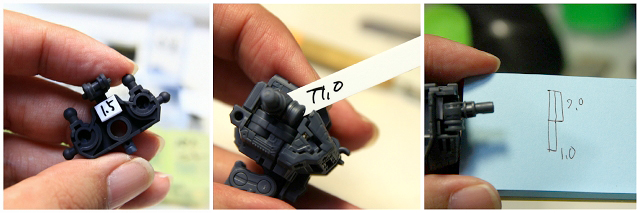

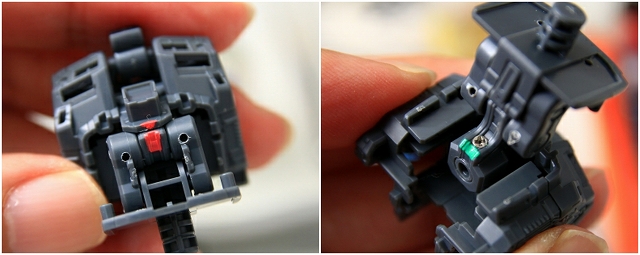

胴体は可動を盛り込んだ影響で強度不足でグラグラです。これをしっかり自立させるために、プラ材やネジを使ってフレームを強固に組み上げました。肩のせり出し機構もポーズ保持できないくらい弱いので、プラ材を使ってベストの位置で固定しました。



胸ダクト（黄色）のディテールが甘いので、プラ材で自作したベクターダクトに変更。コクピットハッチ（赤→青）は可動のための引掛けノブが付いていますが、これはプラモデル特有のものなのでオミット。左胸のセンサーは面取りと奥行きを修正。F18・F19の納まり位置が不安定なのを修正。

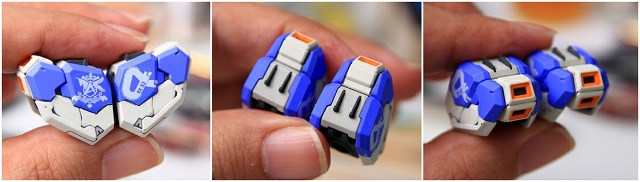

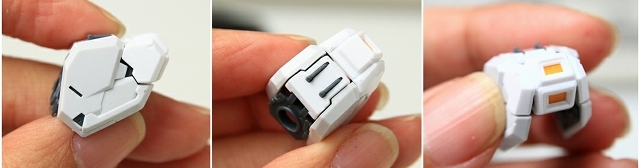

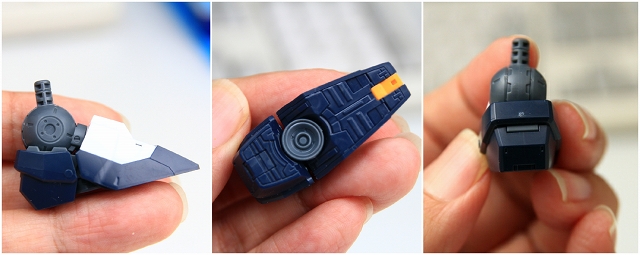

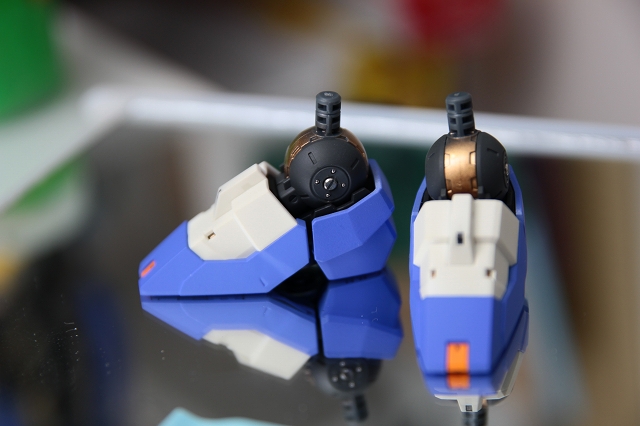

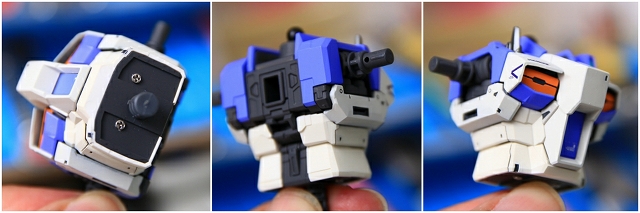

肩は可動が多いのは良いのですが、各パーツの位置が落ち着かず隙間が多くできてしまいます。ここは各パーツのすり合わせをして固定。肩外側スラスターのイエローの配色が設定画とちがう簡易カラーなっているので、設定画に沿うように塗り分け。アムロレイ紋章とアムロラインの自作デカールを貼り付け。

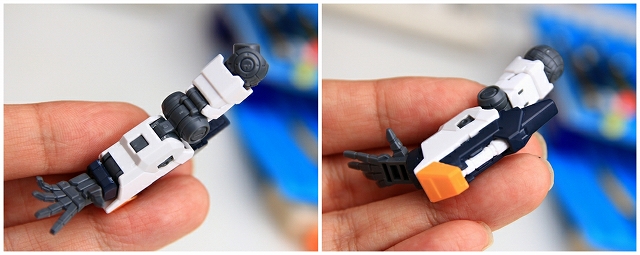

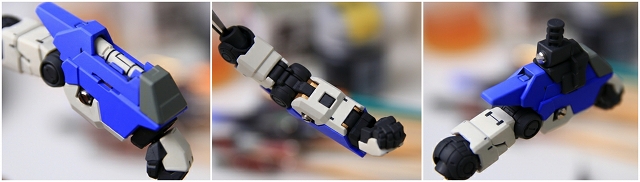

前腕側面のスラスターディテールは一体成型になっています。ここはディテールを切り落とし、マイナスモールド3mmステンを埋め込みました。フレームはグレーやメタリックなどで塗り分け。ビームサーベルは着脱式ですがグラグラなので、シルエット重視で固定。また左腕前腕はシールドマウントがラッチされるので、強度を確保できるように組み立てました。

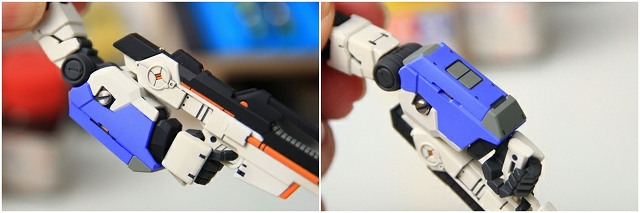

右腕。ライフル用マニピュレータはほとんどのガンプラで保持力が弱すぎるため改造が必要でしたが、このキットではシンプルながらしっかり握れるように改善されていました。

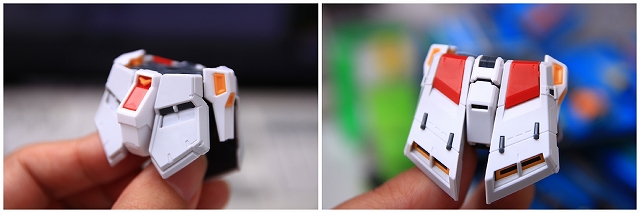

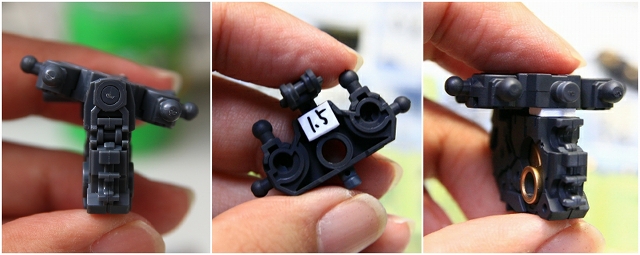

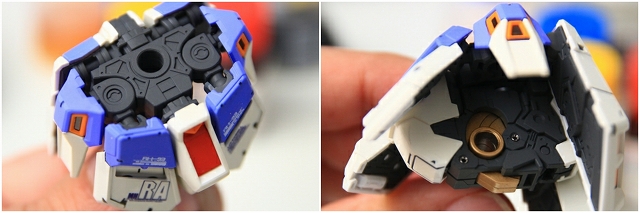

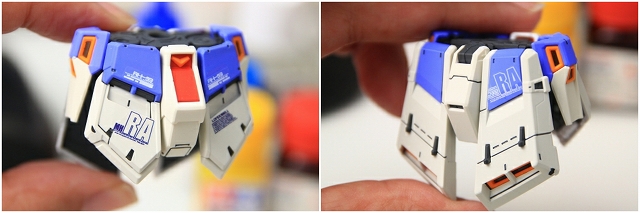

股間フレームは可動を大きくした弊害で、強度不足でグラグラで自立しません。しっかり自立させるために治具を使って強固に固定しました。



可動箇所が多いですが、それが返ってポージングを難しくしています。前から見も横から見てもキレイな立ち姿になるポジションを、何度も何度も調整して探し出します。好みにもよりますが、ベストな位置は実は一点のみです。



余談です。
以前、完成品を納品したお客様から「完成写真のようなポーズにできない」というお問合わせを何度かいただきました。最近のガンプラは可動箇所が多いですが、それがかえってポージングを難しくしています。なので可動は必要最小限にして、ベストポーズ固定で仕上げて納品することが多くなりました。固定してしまうともとに戻せないので「ベストな一点」を狙うのは結構プレッシャーがあります。が、決まるととても気持ちが良いです。
余談おわり。

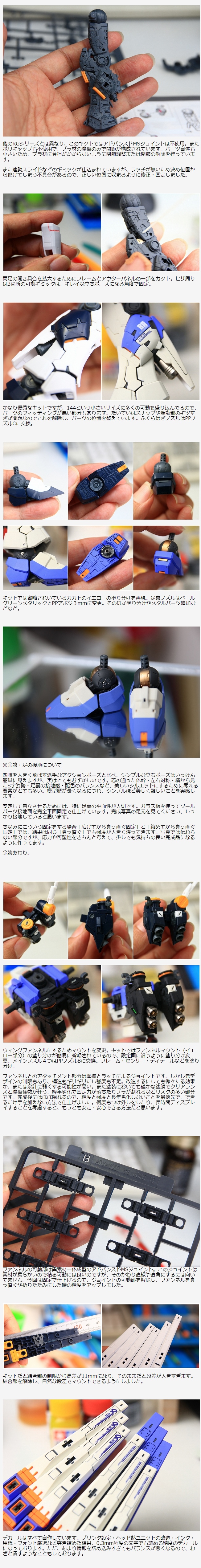

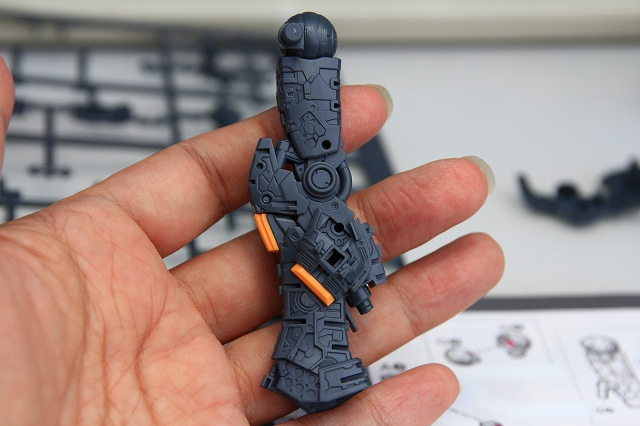

他のRGシリーズとは異なり、このキットではアドバンスドMSジョイントは不使用。またポリキャップも不使用で、プラ材の摩擦のみで関節が構成されています。パーツ自体も小さいため、プラ材に負担がかからないように関節調整または関節の解除を行っています。

また連動スライドなどのギミックが仕込まれていますが、ラッチが無いため決め位置から逃げてしまう不具合があるので、正しい位置に収まるように修正・固定しました。

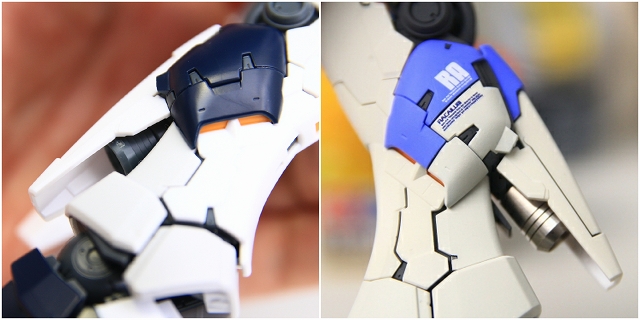

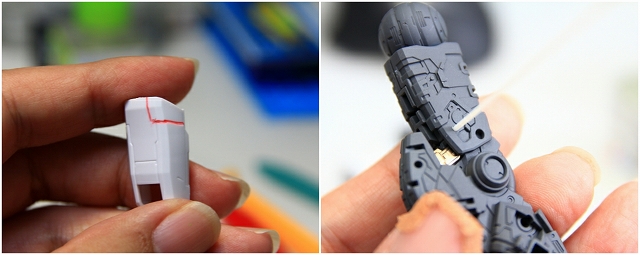

両足の開き具合を拡大するためにフレームとアウターパネルの一部をカット。ヒザ周りは3箇所の可動ギミックは、キレイな立ちポーズになる角度で固定。

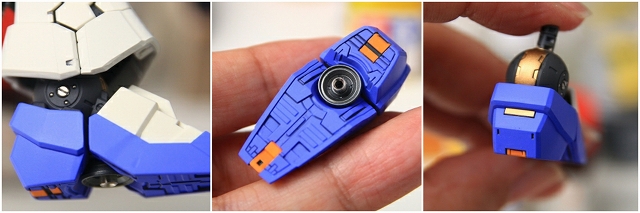

かなり優秀なキットですが、144という小さいサイズに多くの可動を盛り込んでるので、パーツのフィッティングが悪い部分もあります。たいていはスナップや煽動部のキツすぎが問題なのでこれを解除し、パーツの位置を整えています。ふくらはぎノズルはPPノズルCに交換。



キットでは省略されいているカカトのイエローの塗り分けを再現。足裏ノズルはペールグリーンメタリックとPPアポジ３mmに変更。そのほか塗り分けやメタルパーツ追加などなど。



※余談・足の接地について

四肢を大きく飛ばす派手なアクションポーズと比べ、シンプルな立ちポーズはいっけん簡単に見えますが、実はとてもむずかしいです。芯の通った体幹・左右対称・横から見たS字姿勢・足裏の接地感・配色のバランスなど、美しいシルエットにするために考える要素がとても多い。模型歴が長くなるにつれ、シンプルほど美しく難しいことを実感します。

安定して自立させるためには、特に足裏の平面性が大切です。ガラス板を使ってソールパーツ接地面を完全平面固定で仕上げています。完成写真の足元を見てください、しっかり接地していると思います。

ちなみにこういう固定をする場合「広げてから真っ直ぐ固定」と「縮めてから真っ直ぐ固定」では、結果は同じ「真っ直ぐ」でも強度が大きく違ってきます。写真では伝わらない部分ですが、応力や可塑性をきちんと考えて、少しでも気持ちの良い完成品になるように作ってます。

余談おわり。

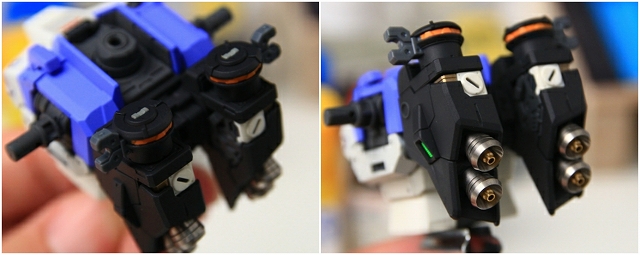

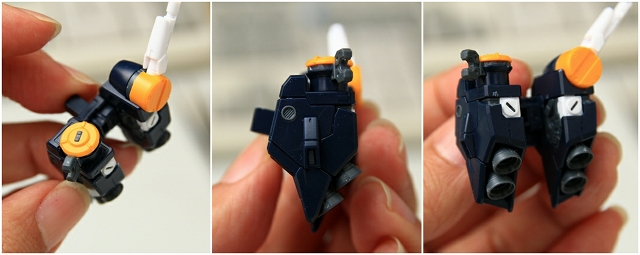

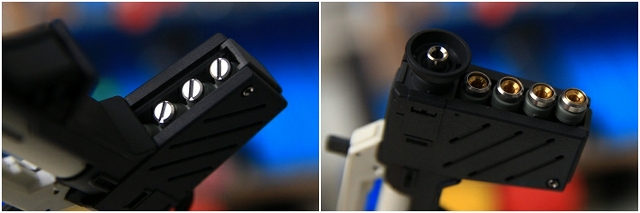

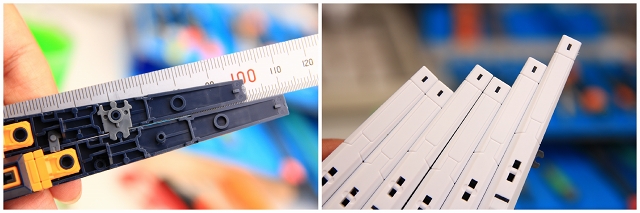

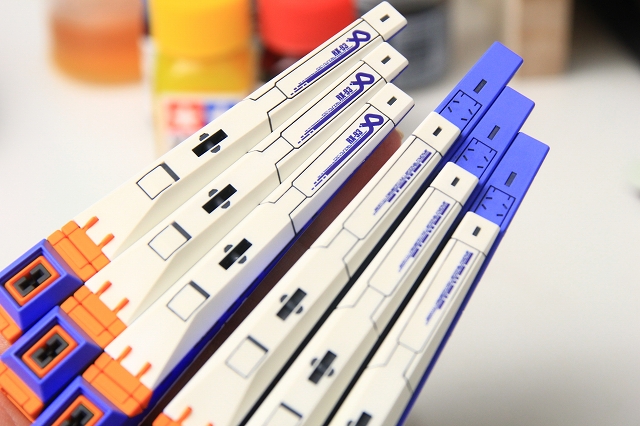

ウィングファンネルにするためマウントを変更。キットではファンネルマウント（イエロー部分）の塗り分けが簡易に省略されているので、設定画に沿うように塗り分け変更。メインノズル４つはPPノズルBに交換。フレーム・センサー・ディテールなどを塗り分け。

ファンネルとのアタッチメント部分は摩擦とラッチによるジョイントです。しかし元デザインの制限もあり、構造もギリギリだし強度も不足。改造するにしても微々たる効果か、または余計に弱くする可能性が高い。また塗装においても僅かな塗膜でクリアランスと摩擦係数が狂う、経年劣化で固定力が落ちたりプラが割れるなどリスクの多い部分です。完成後にはほぼ隠れるので、精度と強度と長年劣化しないことを最優先で、できるだけ手を加えない方法で仕上げました。何度もつけ外しをしたり、長時間ディスプレイすることを考慮すると、もっとも安定・安心できる方法だと思います。

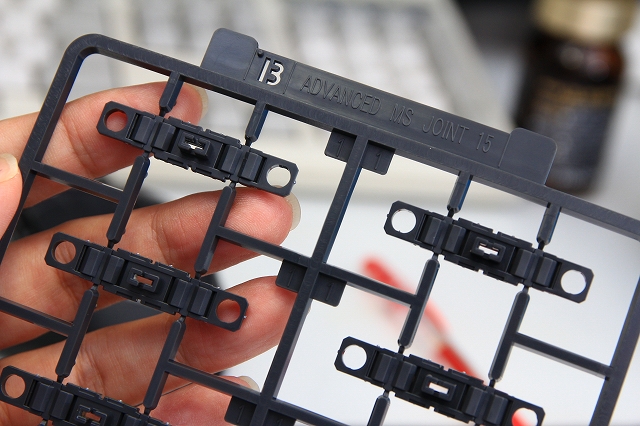

ファンネルの可動部は異素材一体成型のアドバンスドMSジョイント。このジョイントは素材が柔らかいので粘る可動には良いのですが、そのかわり直線や直角にするには向いてません。今回は固定で仕上げるので、ジョイントの可動部を解除し、ファンネルを真っ直ぐや折りたたみにした時の精度をアップしました。



キットだと結合部の制限から高差が11mmになり、そのままだと段差が大きすぎます。結合部を解除し、自然な段差でマウントできるようにしました。



デカールはすべて自作しています。プリンタ設定・ヘッド熱ユニットの改造・インク・用紙・フォント厳選など突き詰めた結果、0.3mm程度の文字でも読める精度のデカールになっております。ただ、あまり情報を詰め込みすぎてもバランスが悪くなるので、わざと潰すようなこともしております。

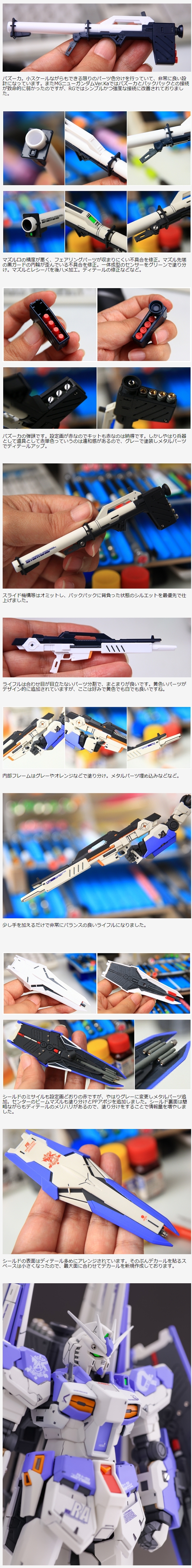

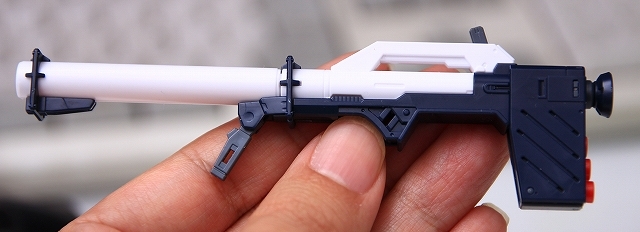

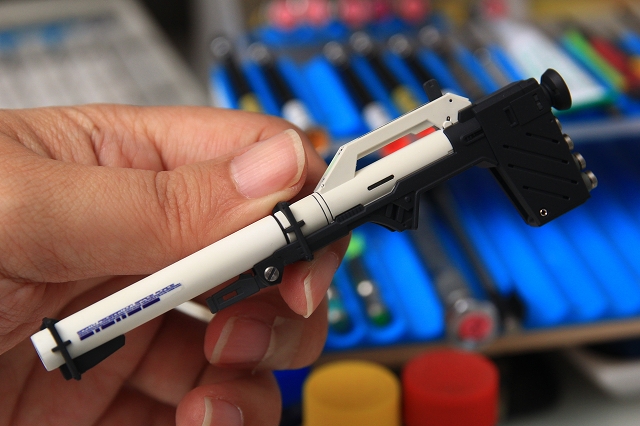

バズーカ。小スケールながらもできる限りのパーツ色分けを行っていて、非常に良い設計になっています。またMGニューガンダムVer.Kaではバズーカとバックパックとの接続が致命的に弱かったのですが、RGではシンプルかつ強度な接続に改善されておりました。

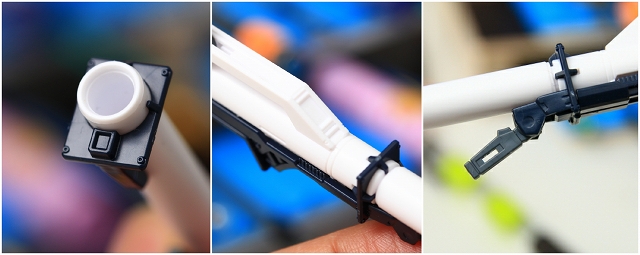

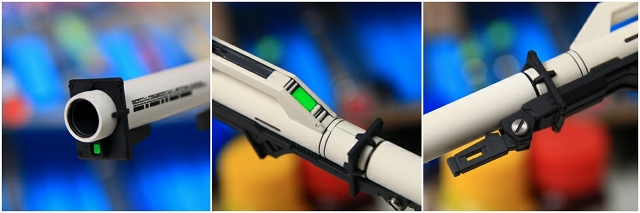

マズル口の精度が悪く、フェアリングパーツが収まりにくい不具合を修正。マズル先端の黒ガードの内輪が歪んでいる不具合を修正。一体成型のセンサーをグリーンで塗り分け。マズルとレシーバを後ハメ加工。ディテールの修正などなど。



バズーカの弾頭です。設定画が赤なのでキットも赤なのは納得です。しかしやはり兵器として道具として赤単色っていうのは違和感があるので、グレーで塗装しメタルパーツでディテールアップ。



スライド機構等はオミットし、バックパックに背負った状態のシルエットを最優先で仕上げました。

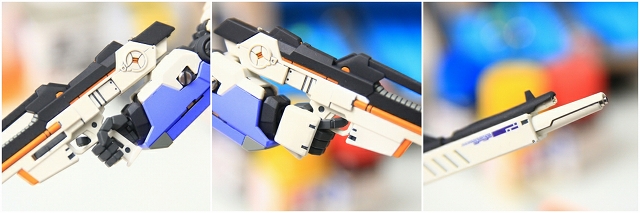

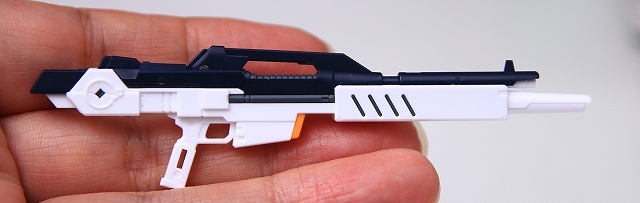

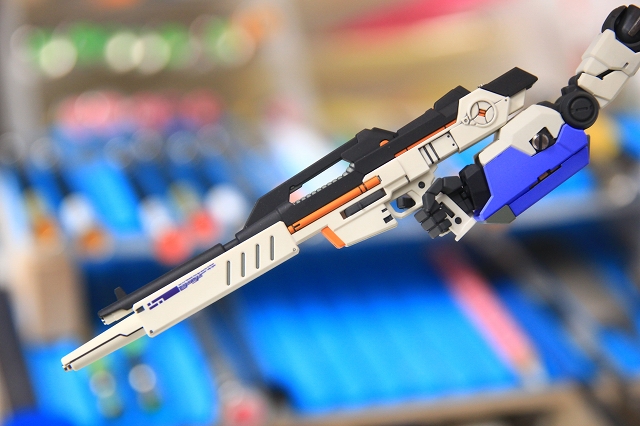

ライフルは合わせ目が目立たないパーツ分割で、まとまりが良いです。黄色いパーツがデザイン的に追加されていますが、ここは好みで黄色でも白でも良いですね。



内部フレームはグレーやオレンジなどで塗り分け。メタルパーツ埋め込みなどなど。



少し手を加えるだけで非常にバランスの良いライフルになりました。

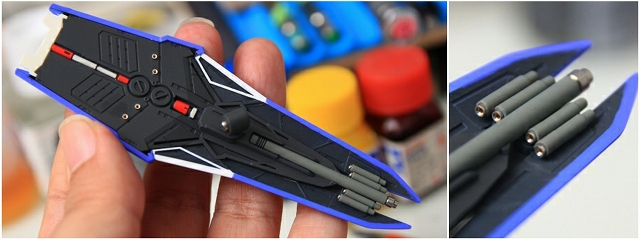

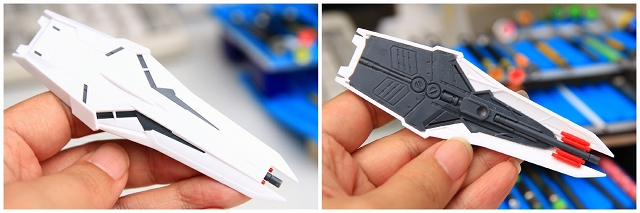

シールドのミサイルも設定画どおりの赤ですが、やはりグレーに変更しメタルパーツ追加。センターのビームマズルも塗り分けとPPアポジを追加しました。シールド裏面は簡略ながらもディテールのメリハリがあるので、塗り分けをすることで情報量を増やしました。

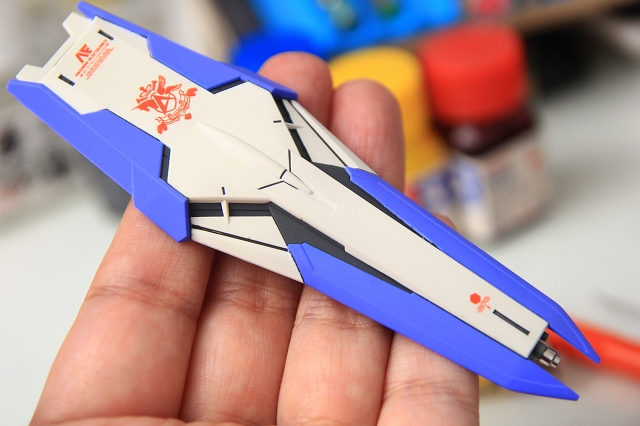

シールドの表面はディテール多めにアレンジされています。そのぶんデカールを貼るスペースは小さくなったので、最大面に合わせてデカールを新規作成しております。

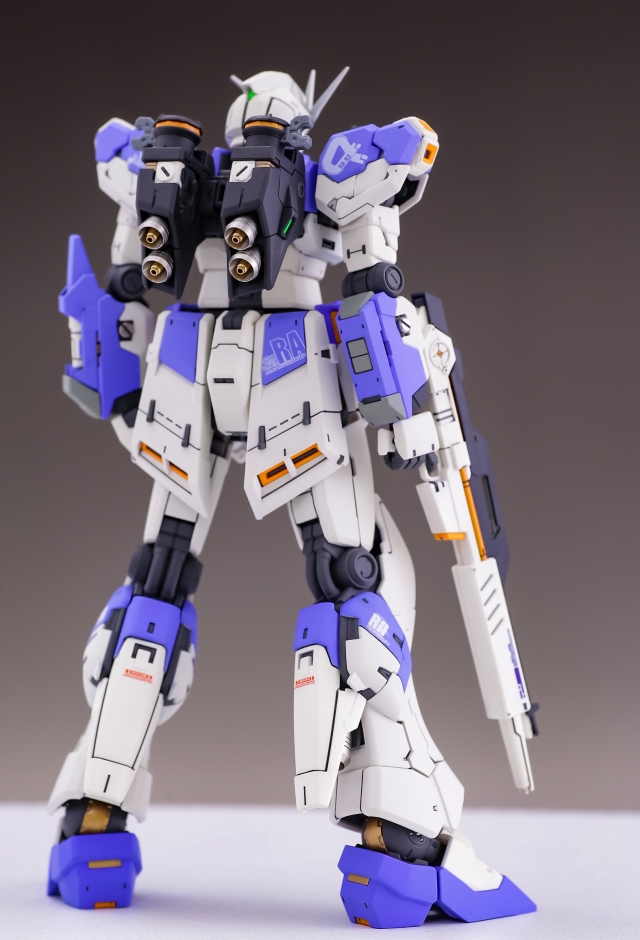

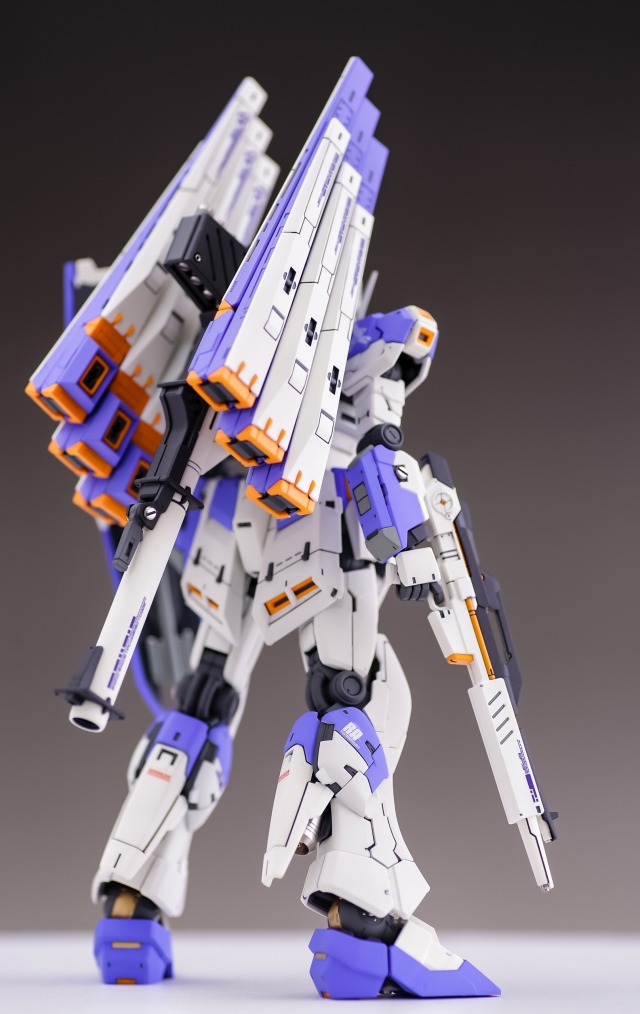

RG ニューガンダム・ウイングファンネル仕様、完成しました。
