作品No.K-19
1/144
HGUC Plastic KIT
MSN-04 SAZABI
サザビー製作風景
｜ページトップ｜完成品｜製作風景｜パーツリスト｜
| 頭部周辺 |
 |

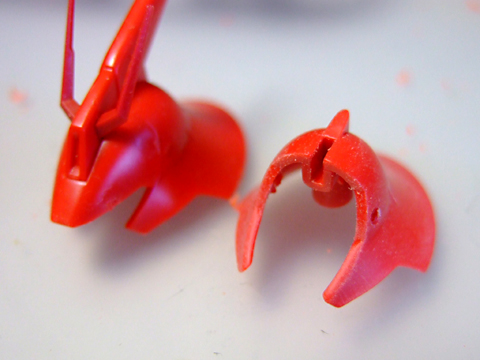

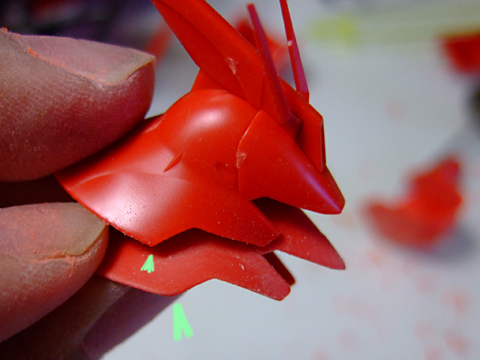

えり足のアウトラインを修正。全体的に丸みを帯びたデザインなので、こういう所はアールをとったほうが整合性が統一できます。 |
 |
えり足後方はＢＤエッジを落として、やはり丸みをもたせます。全体の形状はとてもいいので、加工が楽です。 |
 |
プラの厚みを薄くすると共に、エッジをＲに変更していきます。 |
 |

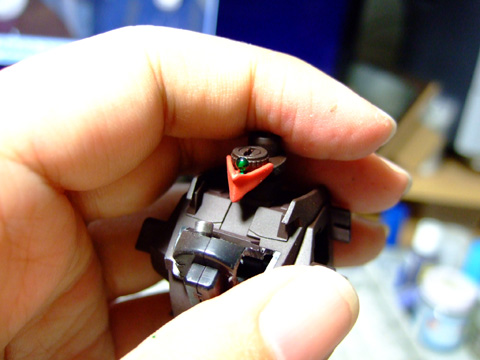

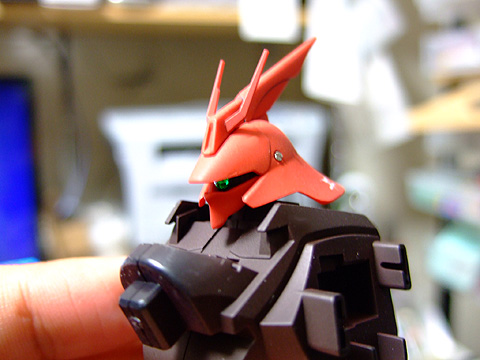

モノアイには「レンズ2．5mmグリーン」を使用。接着するだけです。 |
 |
イイ感じに光ってくれます。 |
 |

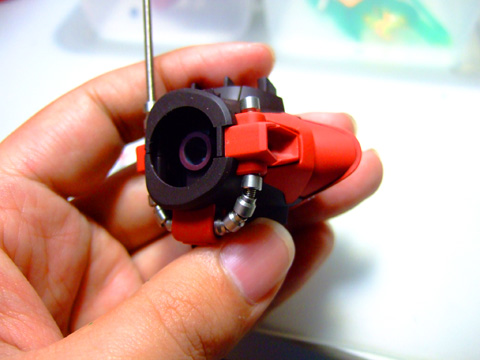

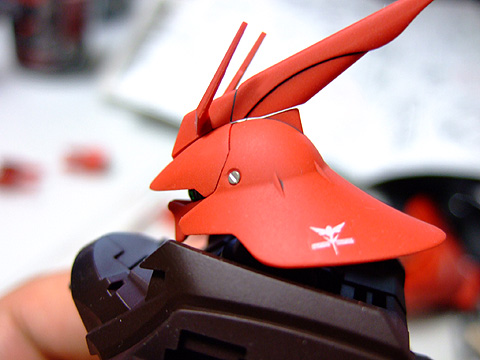

マイナスリベットＤを使用。 |
 |

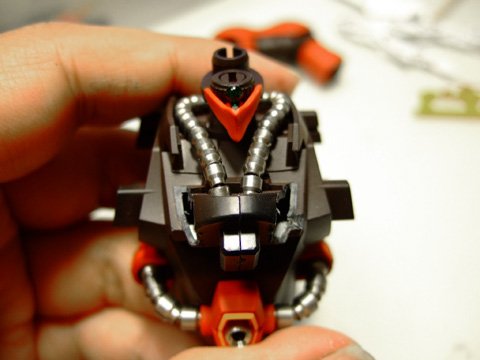

動力パイプはPPアポジ3mmに変更。 |
 |
|
 |
| 肩・腕 |
 |

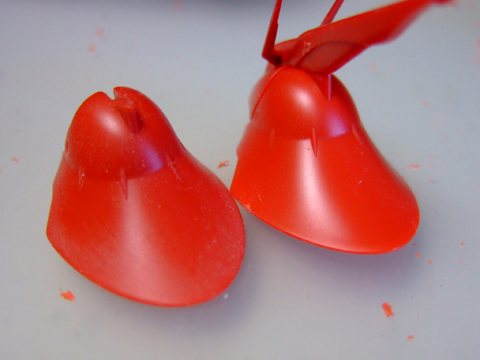

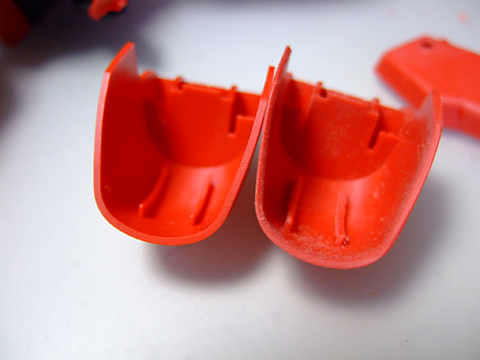

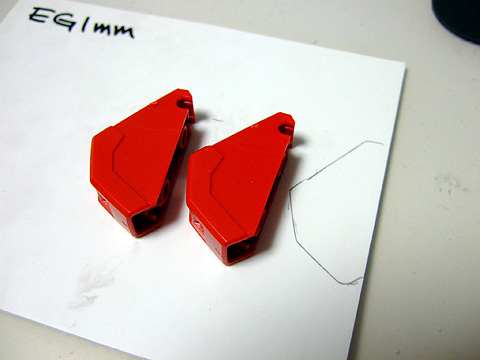

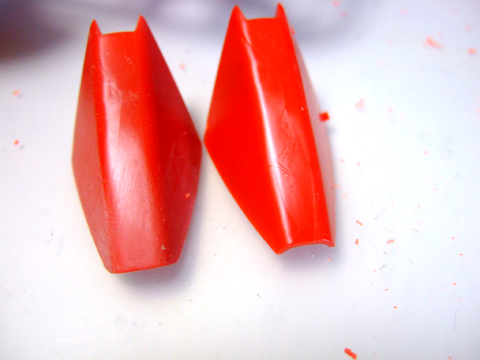

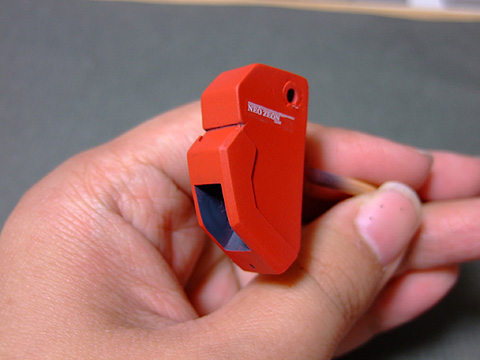

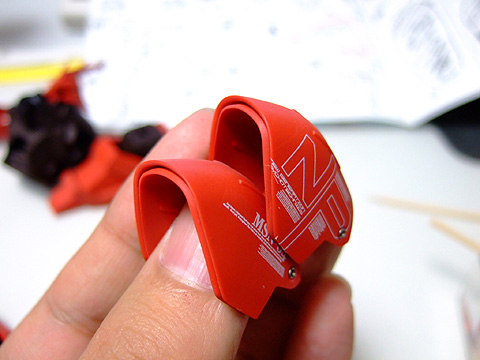

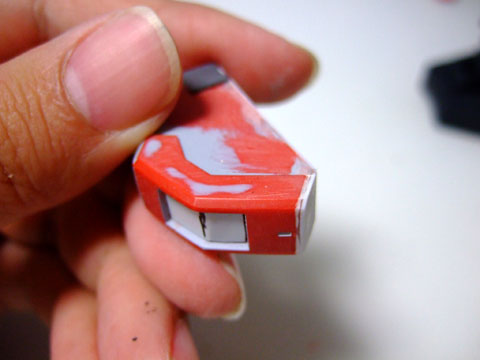

肩アーマーのフチを薄く加工。 |
 |
二重フチにしました。 |
 |
肩バインダーのノズルもメタル化。使用した部品はパーツリストを参照してください。 |
 |
| 腰周り |
 |
どうもデザインがすっきりしない股間パーツ。 |
 |

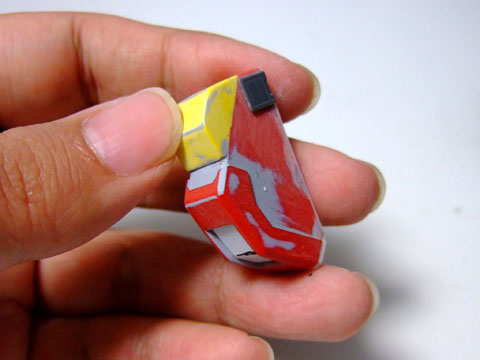

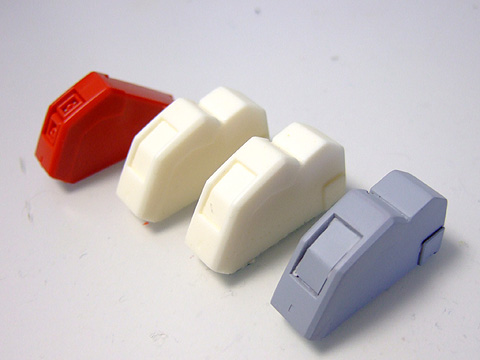

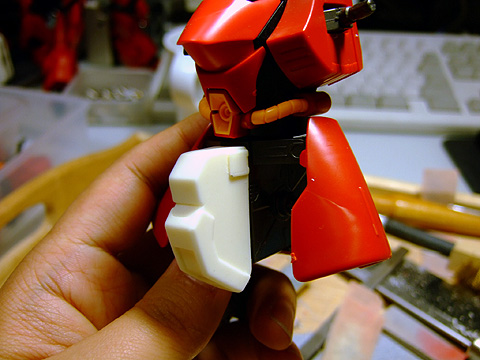

ストンと落ちた腰ブロックをボリュームアップ。 MGのサザビー改修品と同じ形状にしました。 |
 |
ノズルの基部も貫通させて底板を貼りました。 |
 |

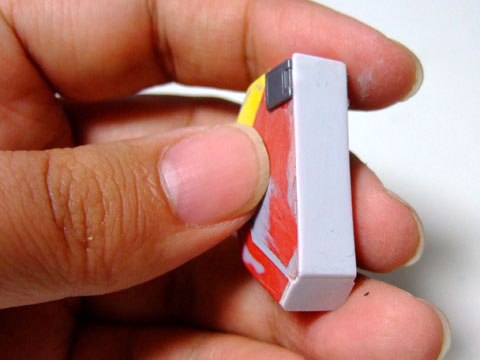

複製するので裏にフタを。 |
 |
腰ブロックの改造パーツ、欲しい人いたら販売します。
|
 |
取り付け位置を確認。 |
 |
フロントスカートのジョイントの受けを彫ります。 |
 |
ポリキャップを埋めて、軸打ち、スキマを埋めて整面。 |
 |

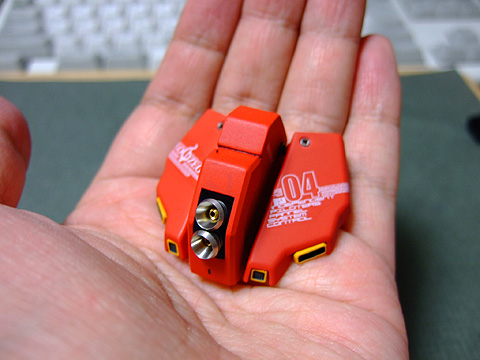

だいたい完成。 |
 |
ノズル部分は新造しました。 |
 |
ノーマルと比べたら、だいぶ違う印象に。 |
 |

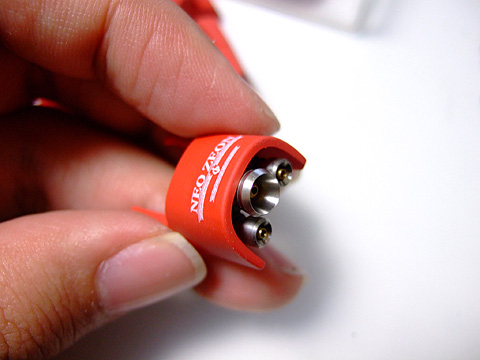

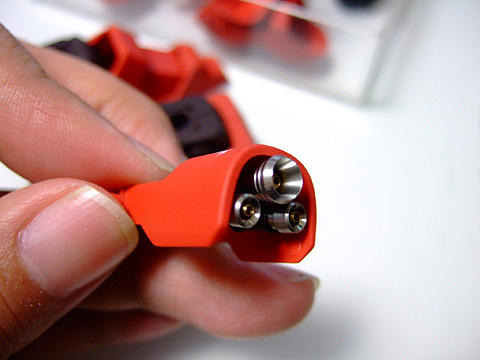

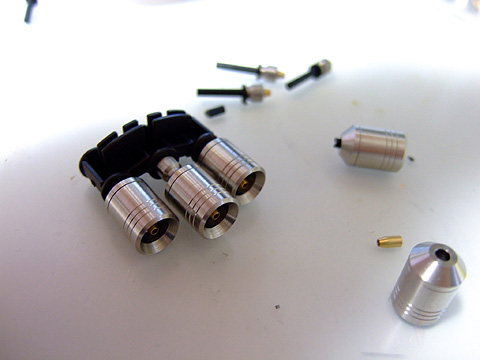

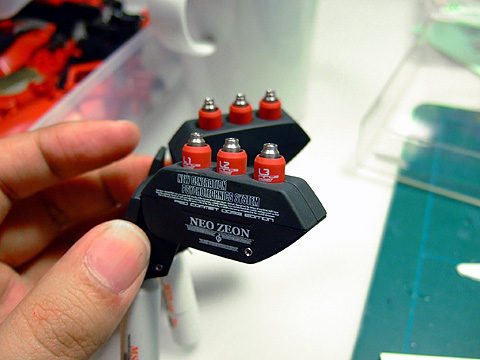

腰のサイドスカートのノズルです。 |
 |
使用した部品はパーツリストを参照してください。 |
 |
ステンレスで重量感がでました。 |
 |

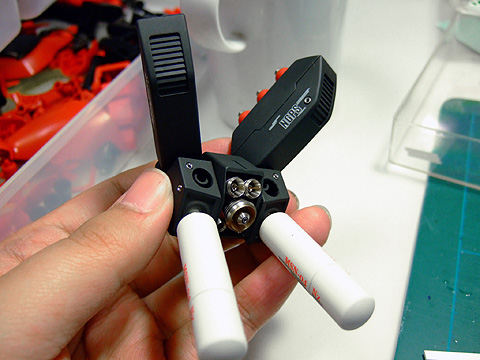

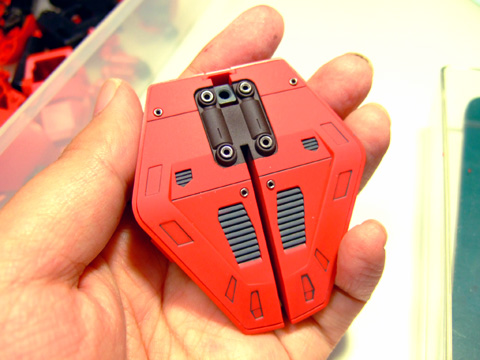

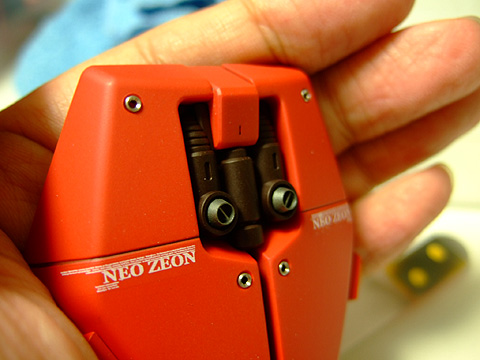

リアアーマー裏側。可動もするしＭＧよりもイイ感じ。 アポジ2mmや3mmを使用。 |
 |
アポジ2mmやコトブキヤさんのパーツを使用。 |
 |
黄色の部分は新造しました。ノーマルはかなりだるい形状だったので切り落としました。 |
 |

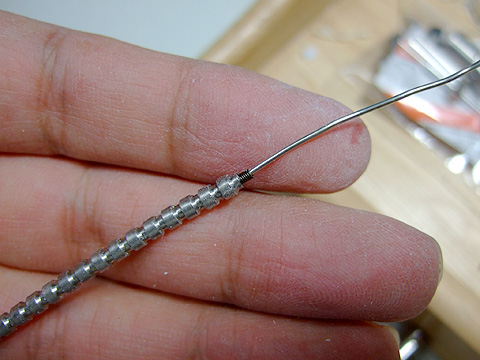

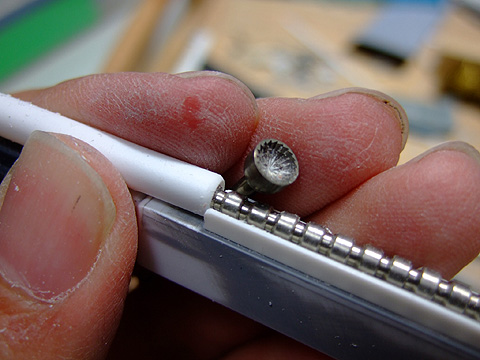

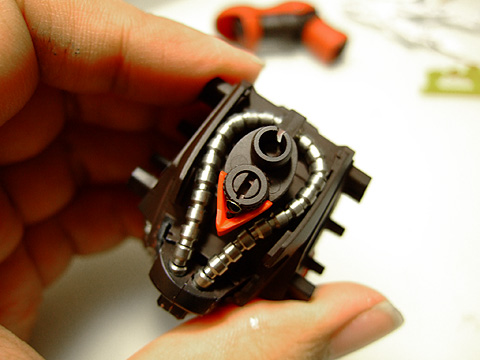

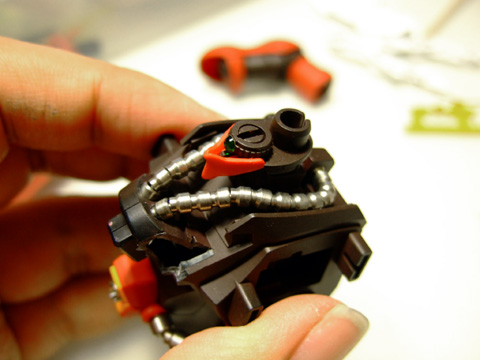

腰回りの動力パイプを作ってる所です。 |
| 脚 |
 |

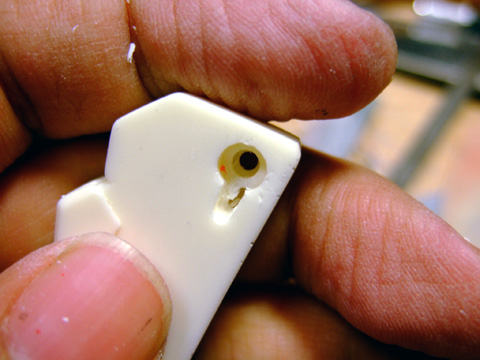

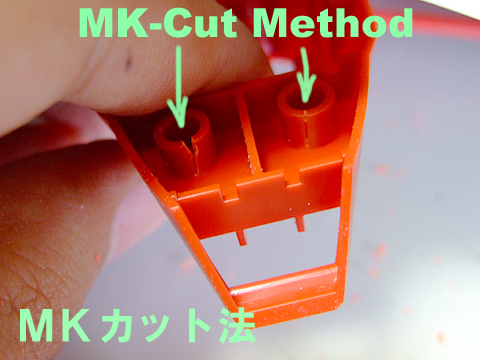

スナップフィットのハメ合わせが硬い場合、ピンをカットするのではなく、穴の方に切り込みを入れましょう。これを ＭＫカット法 と呼びます。詳しい原理はあとで説明しますが、ピンをカットするよりもはるかに効率良くなります。 |
 |

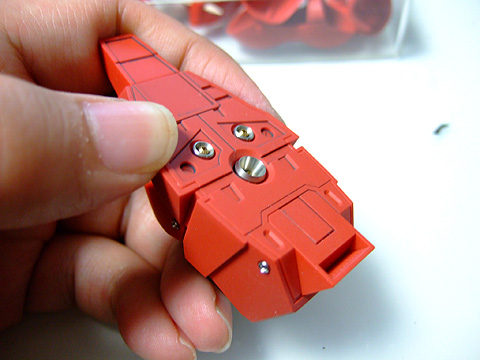

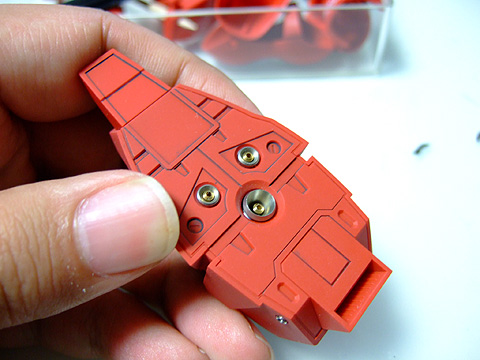

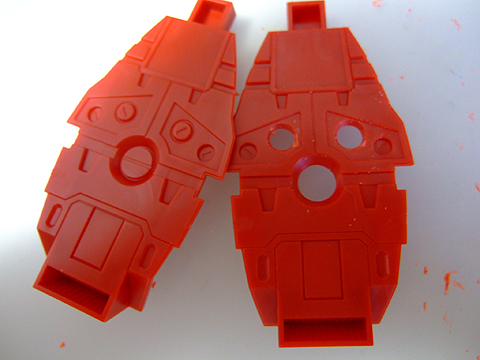

丸ディテールは穿孔してプラモプラスのパーツでディテールアップします。 大きい穴を開けるときはリーマーを使ってます。 |
 |
左上の２つは 真ん中の大きいのは 中央下の側面のは です。 |
 |
別角度から。 |
 |

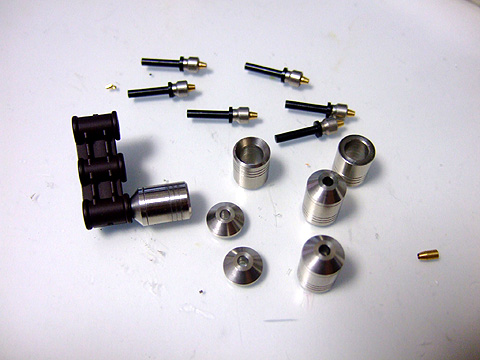

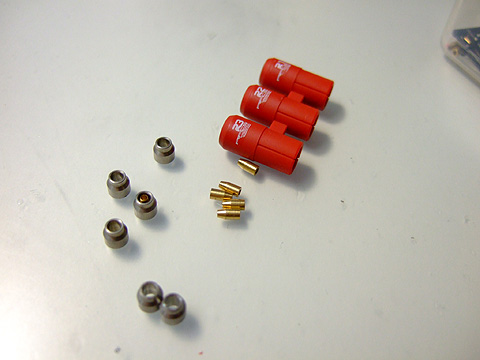

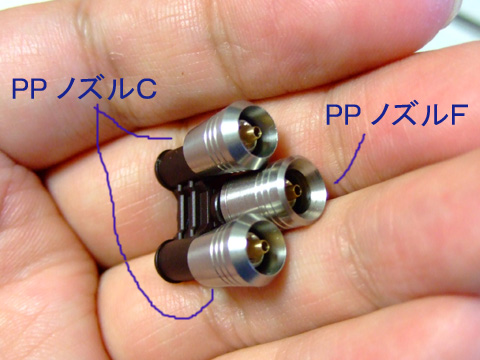

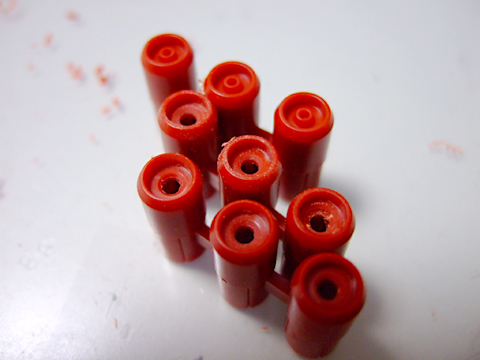

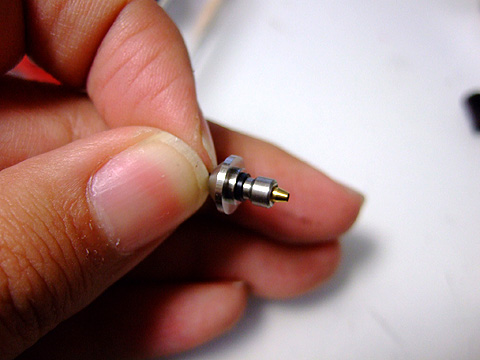

PPノズルＦ と 変換シャフト2421を組み合わせて接着。 |
 |
まとめて作った方が楽です。 |
 |
キットのマウントに簡単装着。 |
 |

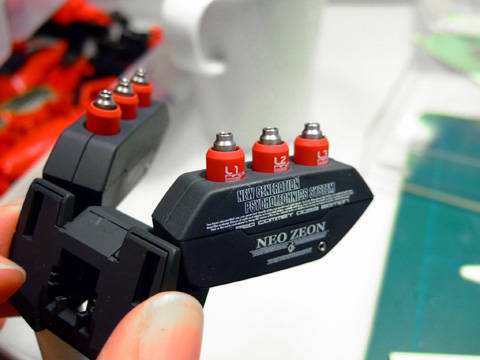

こんな感じに。 |
 |

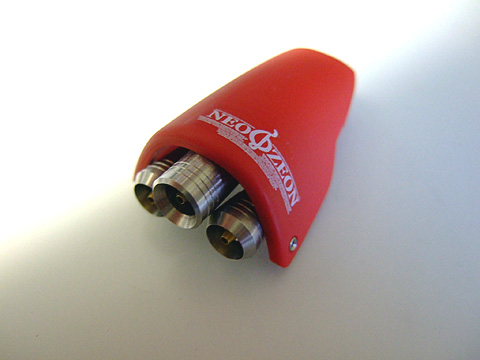

ステンレスと真鍮の異素材の組合せがイイ感じになっってます。 |
 |

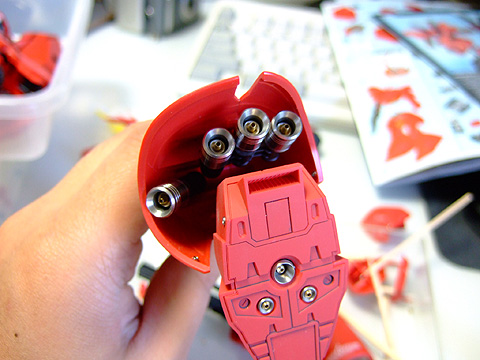

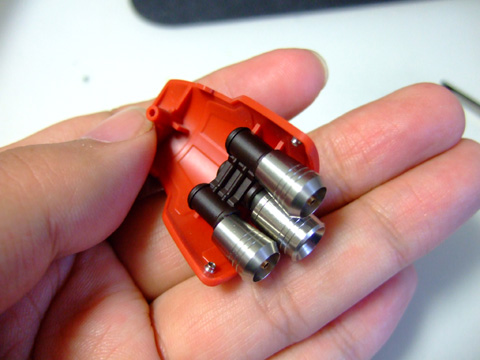

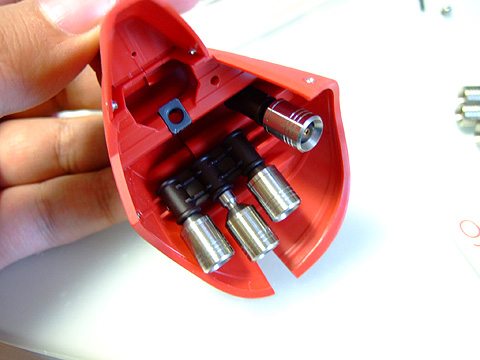

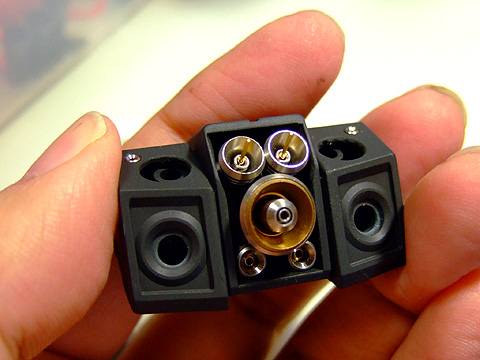

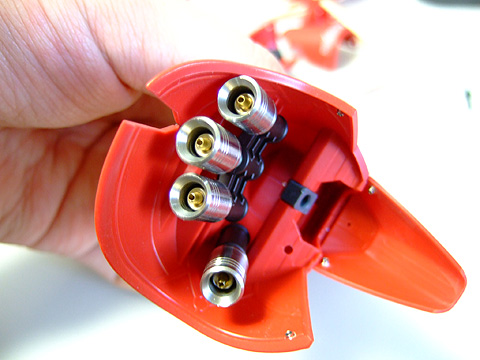

足裏もあわせて、こんな感じです。３連ノズルはもうちょっとスソに沿わせてみてもいいですね。 使用した部品はパーツリストを参照してください。 |
 |
右がノーマルの、よくある不細工な末端処理。左のように形状変更しました。 |
| ファンネル ＆ バックパック |
 |

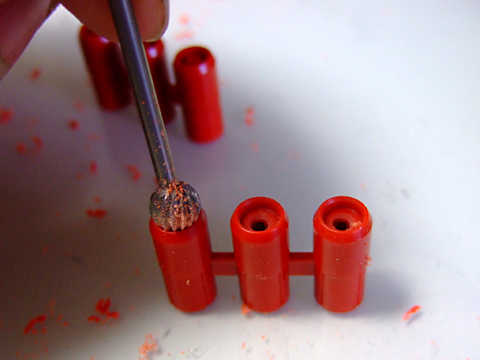

ファンネルの加工。プラモプラスの丸ビットをつかえば簡単＆キレイにフチを薄くできます。 |
 |
塗装後にプラプラのパーツでディテールアップの予定
|
 |

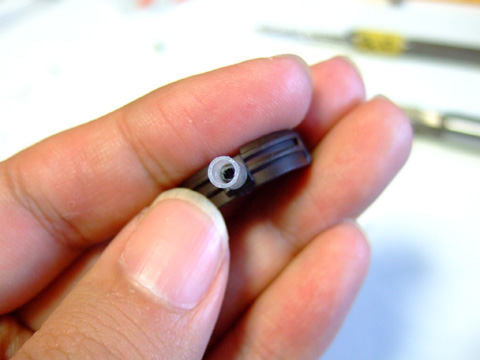

ファンネルの銃口です。 ●アポジ4mm を使ってます。 |
 |
仮組してチェック。 |
 |
上から ●ノズルＢ と で作りました。推進力抜群ですｗ |
 |
いつもどおり、各所に ●アポジ2mm を配置します。 |
 |

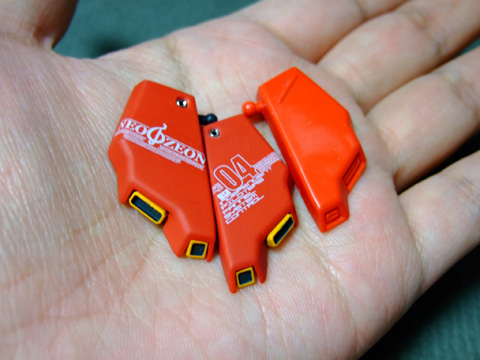

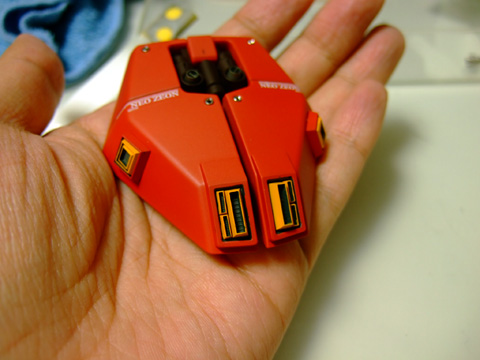

デカールもちょっと派手目に。 |
| ライフル |
 |
毎度の事なのですが、サザビーのライフルはどうも納得できません。 キャリングハンドルのようなモノ、マガジンのようなもの、コッキングハンドルのようなモノ、などなど。。。形と機能がしっくりこない。 とりあえず切り刻んで改善しようとおもいましたが、どうにもイメージが構成できません。 |
 |

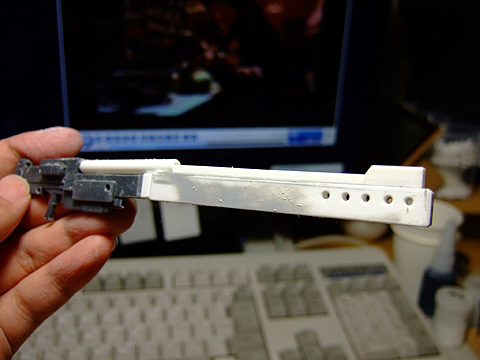

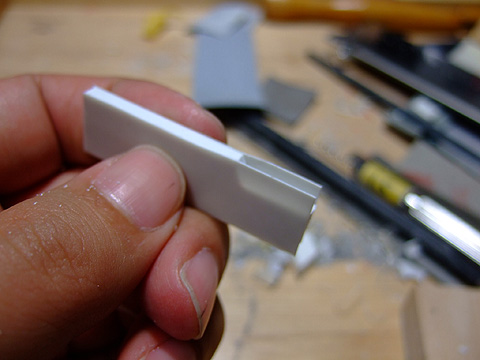

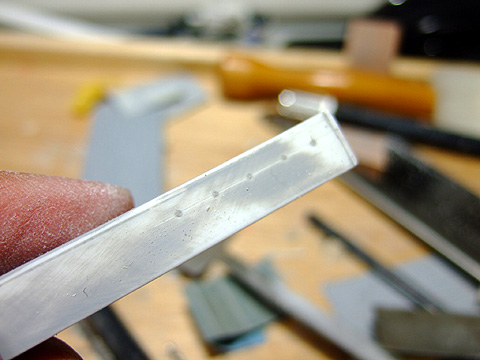

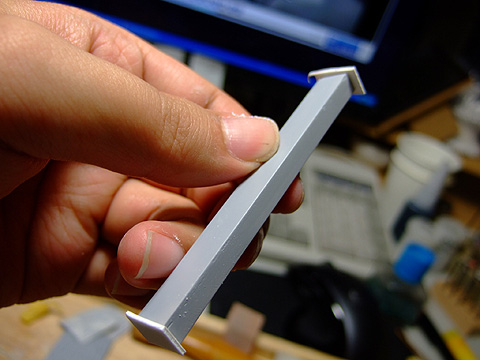

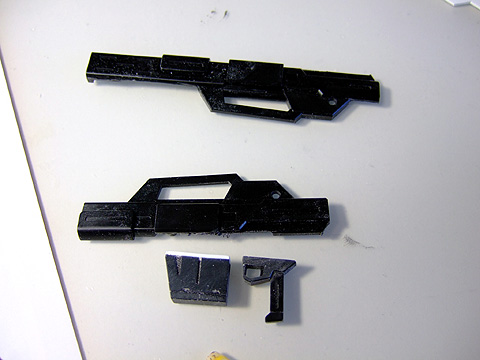

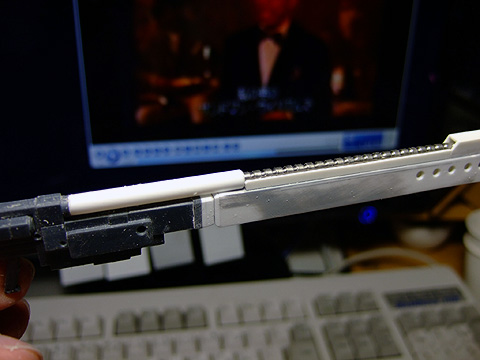

さんざん悩みましたが、自作することにしました。プラ板の積層からメインの砲身です。 |
 |
冷却穴だかマズルフラッシュのようなモノを作ります。 |
 |
砲身の上面のパイプは元デザインの要なので、アポジ3mmで作ります |
 |

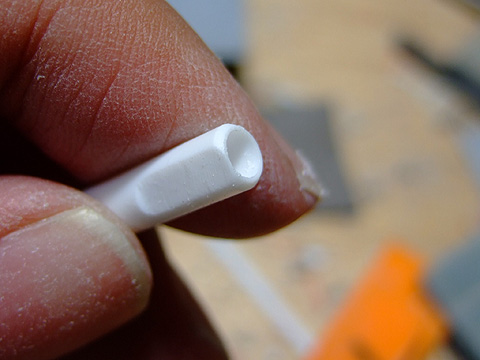

パイプの受けを、プラパイプで製作。丸凹ビットでキレイに面取。 |
 |
プラパイプはフロートと埋め込みのあるデザインにしようとおもって、埋め込みの部分の面取。 といってもこの時点では何だか解らないですよね＾＾； |
 |

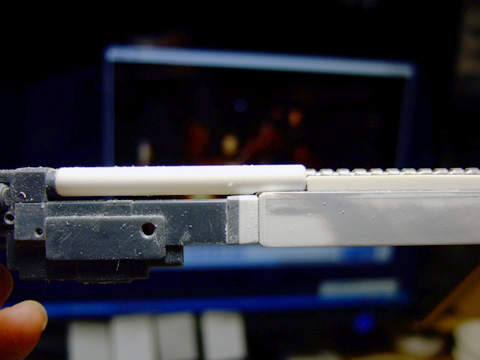

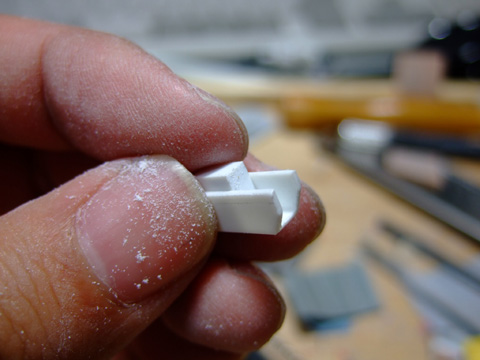

レシーバーの部分。プラ板の積層から。 |
 |

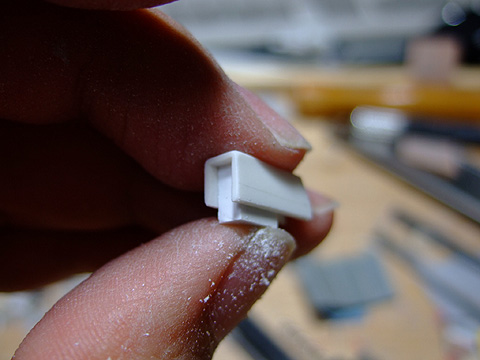

砲身先端のパイプの受け部分。プラ材から製作。 |
 |
砲身先端のアイアンサイトに当たる部分。センサーと解釈してプラ材から製作。 |
 |

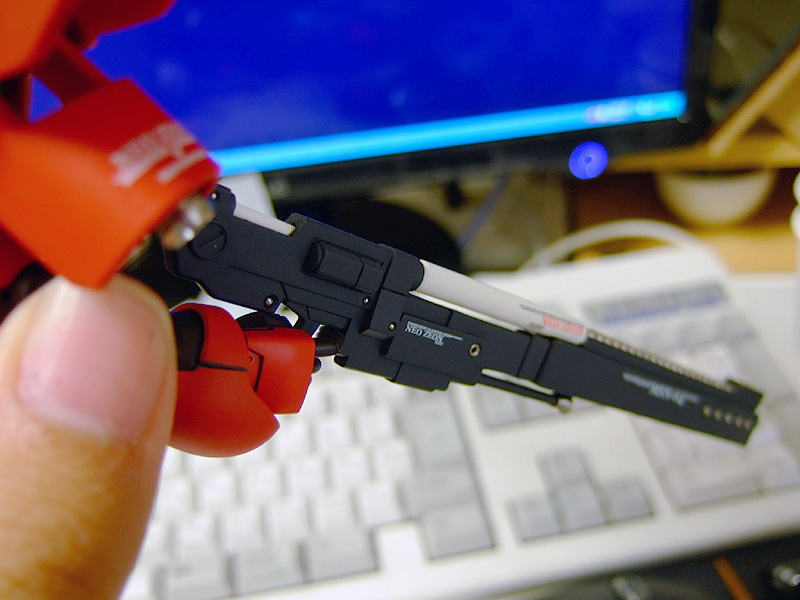

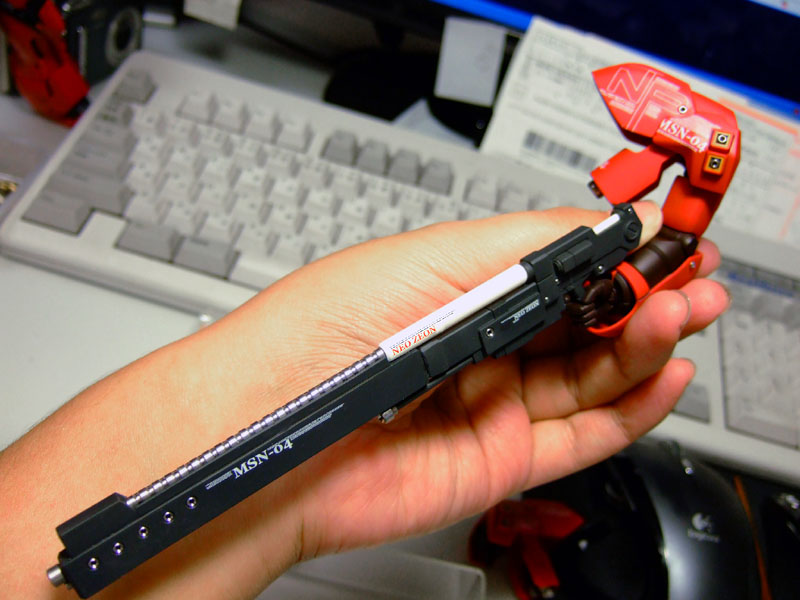

こういう感じになります。 |
 |
元デザインとだいぶ違ってしまいましたが。 |
 |
サザビーライフルらしさは部分的に残しました。 |
 |

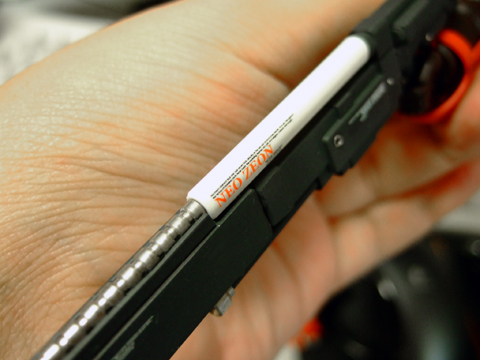

キャリングハンドルがあった部分は、シリンダータンクのようにアレンジ。 |
 |

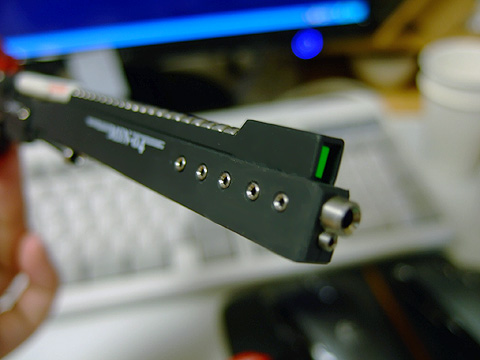

マズル、センサー、などなど。 |
 |

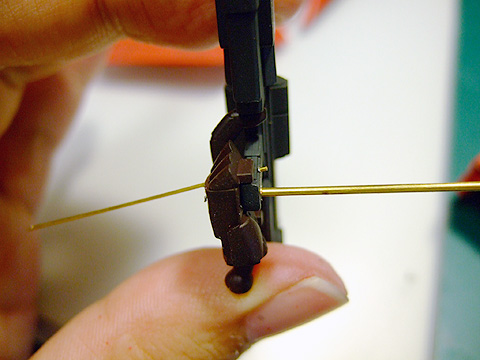

だいぶ重くなったので、真鍮線でガッチリ固定。角度を変えてやると強度がグンと強くなります。 |
マスバランス的には前寄りすぎますが
ノーマル形状ではマトモに持つことさえ出来ないので・・・
エネルギーCAPも前寄りにあるということにしましょう＾＾；
| サーベル |
 |

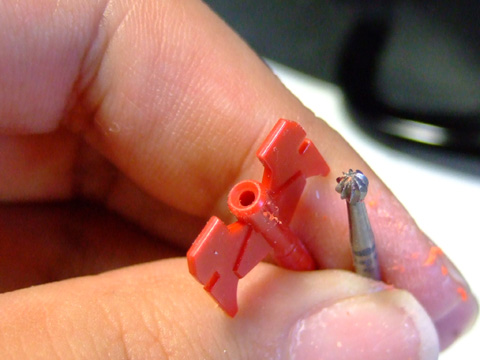

穴という穴はとにかく丸ビットか五画ビットで面取するといいです。 |
 |

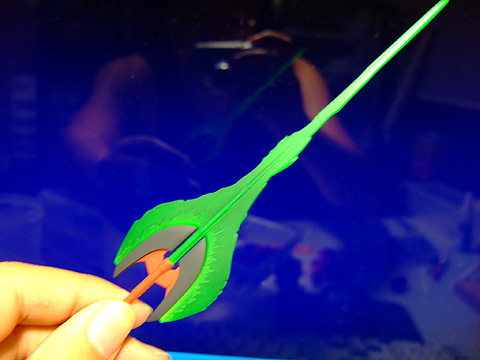

ノーマルは黄色のビーム部分ですがどうもしっくりこないので、緑のグラデーションに塗装しなおしました。 |
| シールド |
 |
キットノーマルではほとんど固定でして、改修必須です。 しかし受けが小さく強度が取れないのでプラ棒で一回り太くしてジョイントさせます。 |
 |

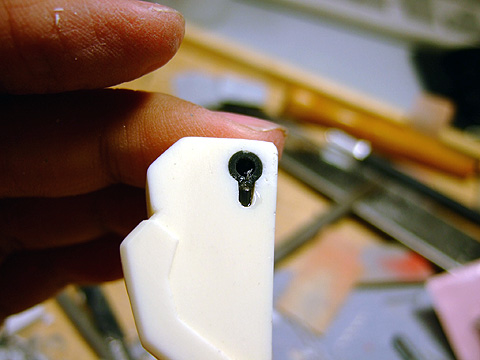

こんな感じで、3mmの穴を貫通させてます。 |
 |

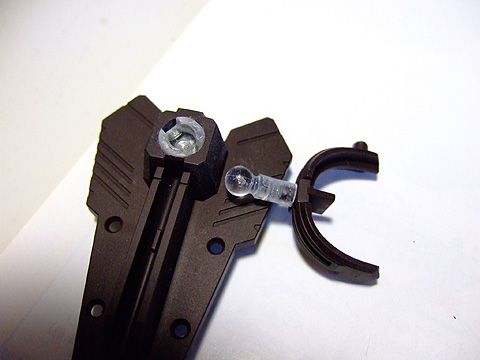

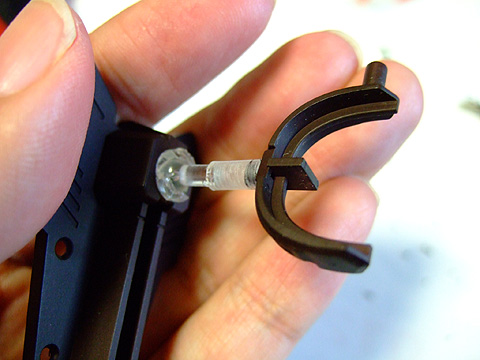

ボールジョイントをシールド側にマウント。 |
 |
強度も可動もバッチリです。あとは長さを調整するだけです。 |
長いページを最後までありがとうございます＾＾
感想や御意見、詳しく知りたい工作があったら、
メールください。よろしくです♪
