VOBの制作です。

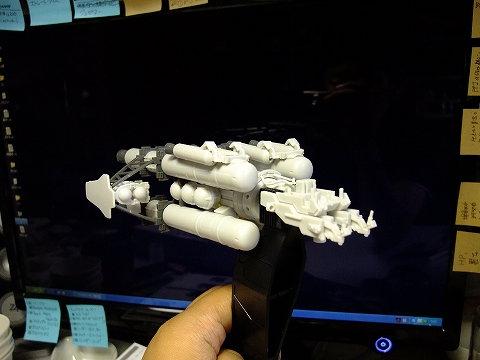

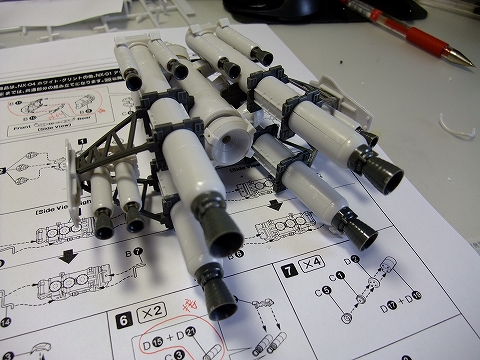

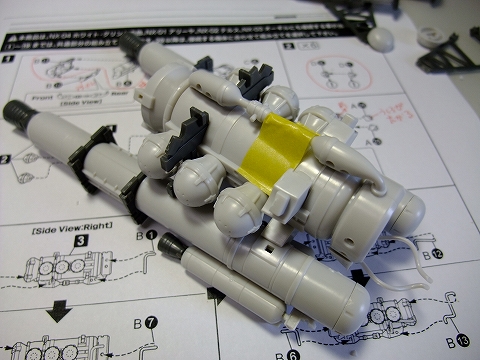

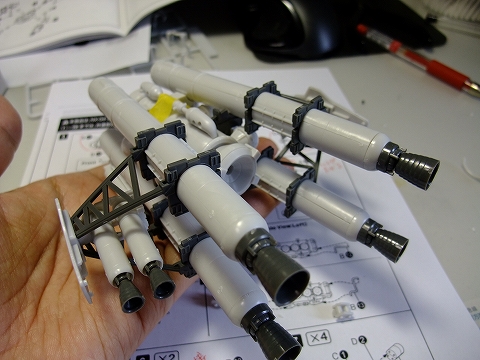

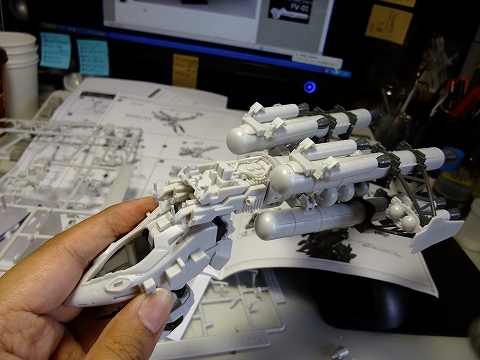

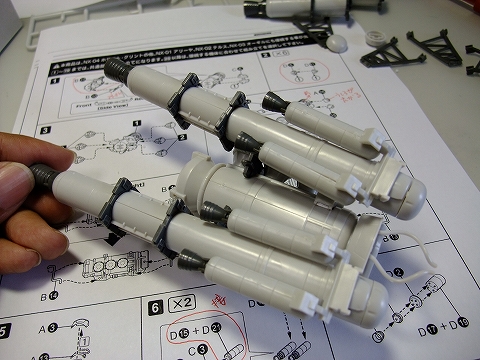

まずは仮組です。タンク部分はモナカ割りなので、早い時点で接着処理をし乾燥時間を多くとったほうがよさそう。



塗り分けもいくつかあります。そういったイロイロな行程の段取りのイメージを固めていきます。

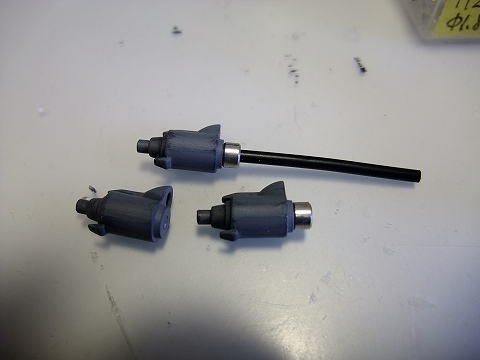

ノズルはメタルパーツに置きかえます。

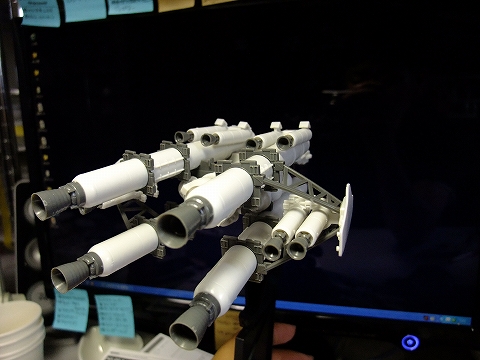

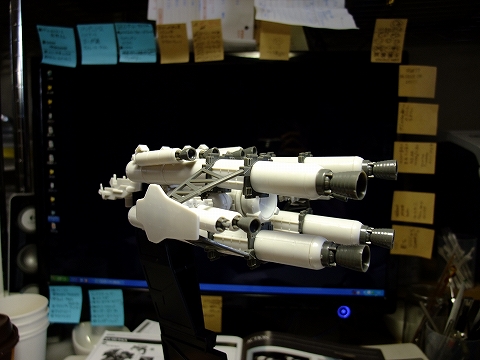

グリント本体との接合もチェック。

全体的にフィット感は固いです。

部分的には固すぎてフィッティングできない箇所もあります。

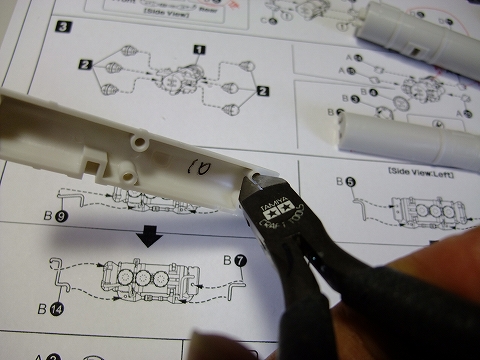

スナップフィットも固く、分解が難しいのでMKカットを施します。



いったん全て分解し、スナップフィットや接合部を調整して再び仮組。





カラーロングをデモムービーに合わせるため、ビデオを観ながら何度も分解、組み立て、段取りをしています。

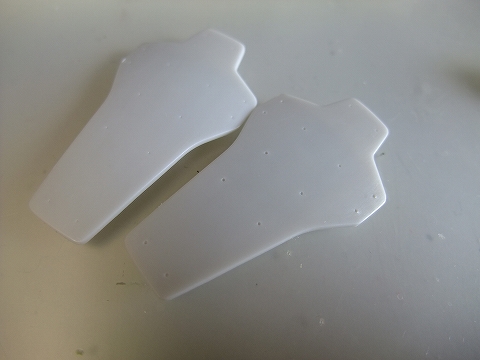

左上のノーマルパーツ、右下はディテールを彫り治したパーツ。

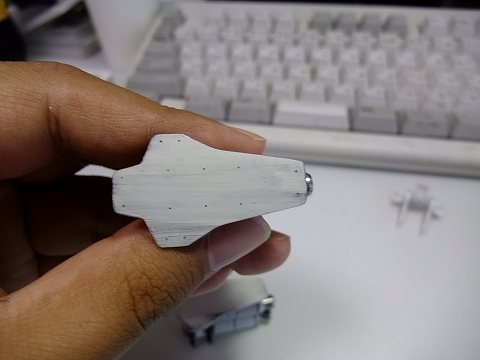

塗装、スミ入れ、汚しを施します。



ときどきブロックごとのアッセンブルをして

汚しのバランスなどを確かめます。

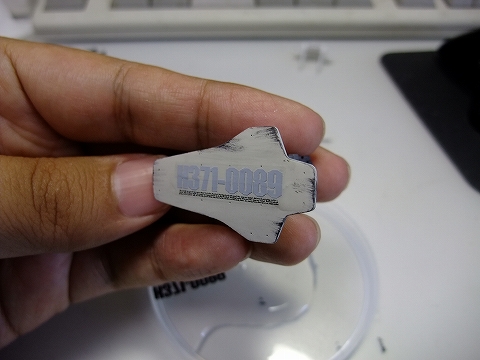

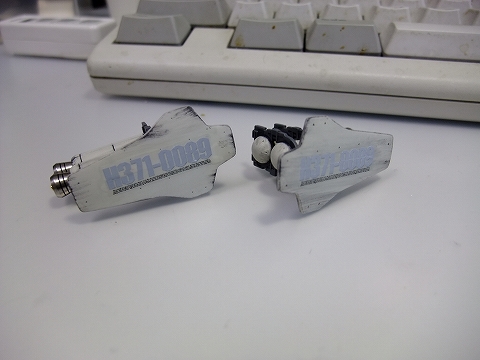

デカールは実機らしくするため、低視認性の地味なデザイン&カラーにします。

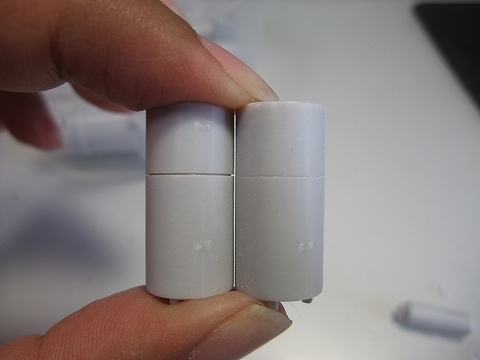

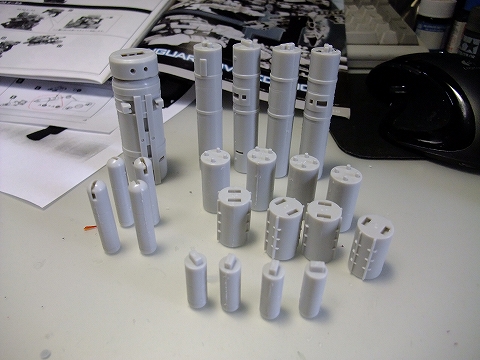

タンク部の製作です。

接着剤の乾燥時間を取るために、一番最初に製作に取り掛かった部分です。



接着・乾燥をしています。

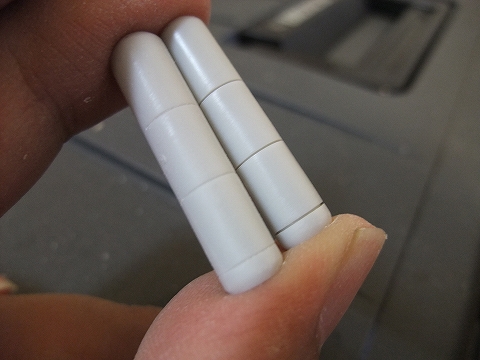

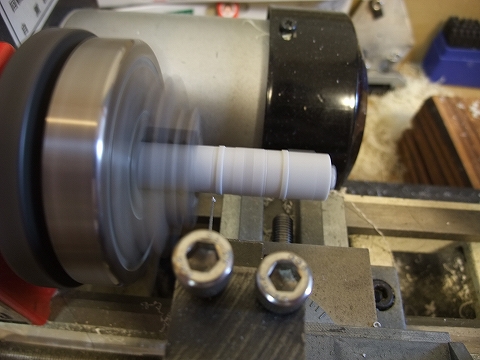

真円を出すために旋盤で加工。

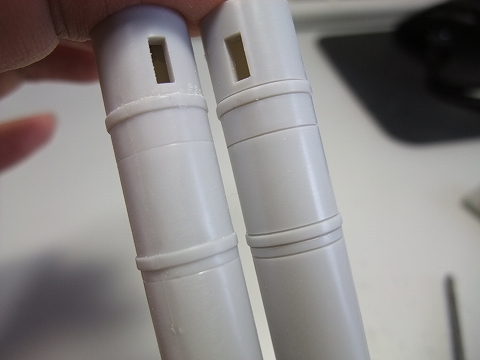

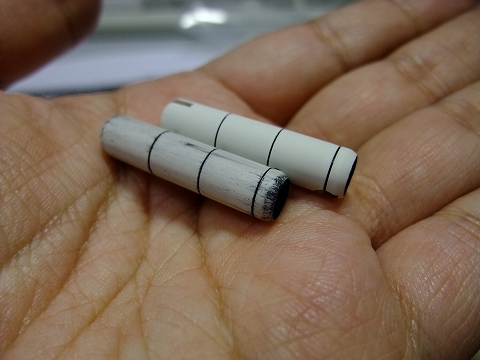

スジ彫りもキチッと入れ直しました。



こうしてみると、キットのスジ彫りはかなりゆるいですね。



塗り分けラインもシャキッと深く彫り治しました。

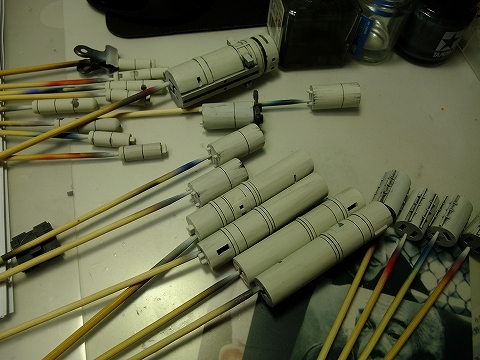

塗装、スミ入れはガンプラと同じように進みます。

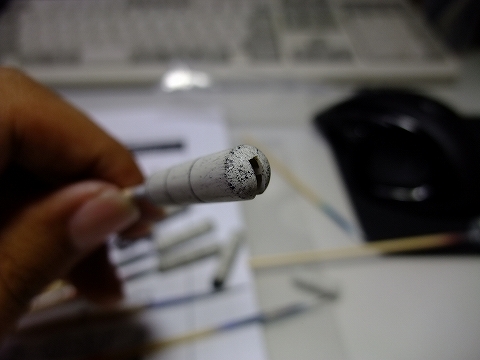

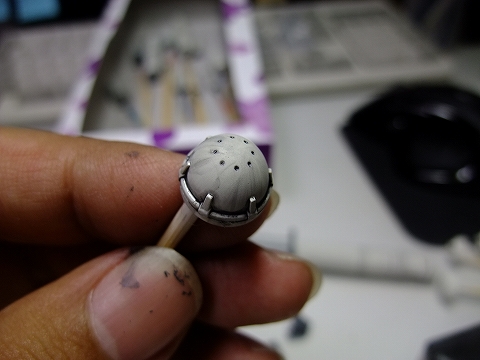

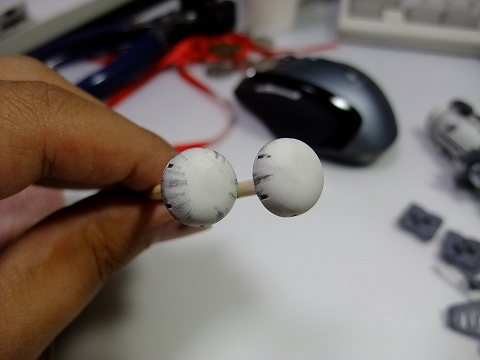

タンクの先端部。空気の流れを意識して、放射線状に汚れを入れます。



同様に、デブリの当たりを意識したチッピングを入れます。



ノズル周辺はスス汚れのために多めの汚れを入れます。

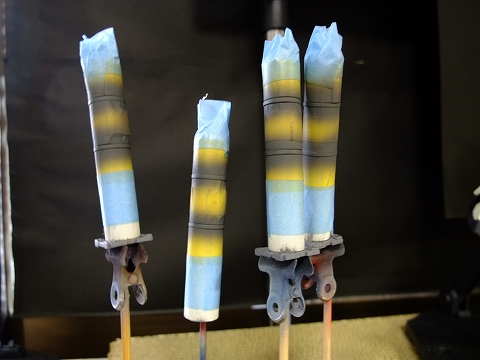

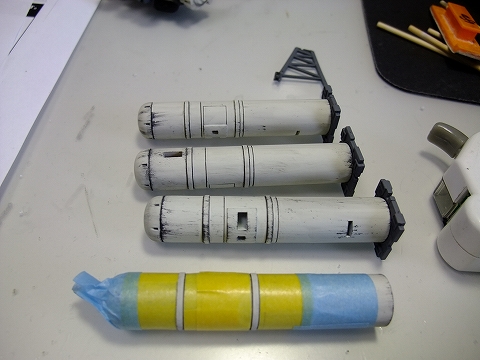

汚しの不連続性を表現したかったので、ある程度汚してから

塗り分けを行いました。塗り分けラインを旋盤で彫り治したので

マスキングが楽です。

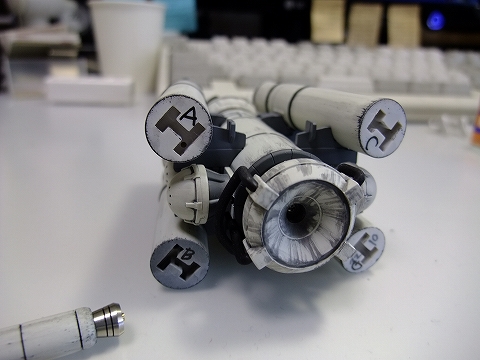

そうそう、共通のパーツでも仮組の段階で

配置を決定しておきます。

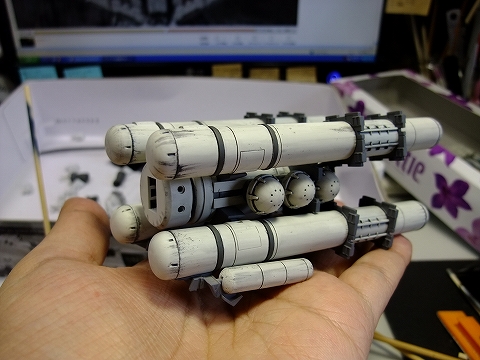

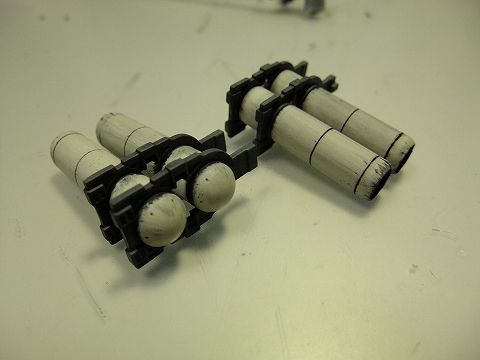

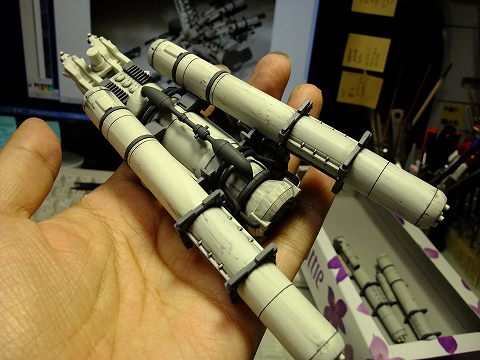

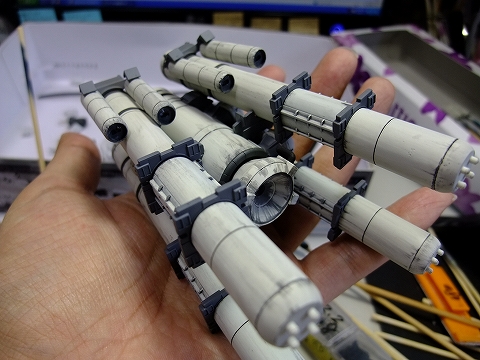

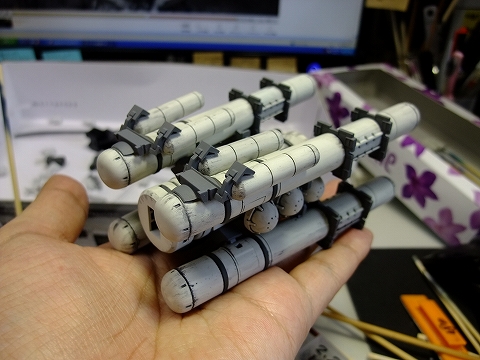

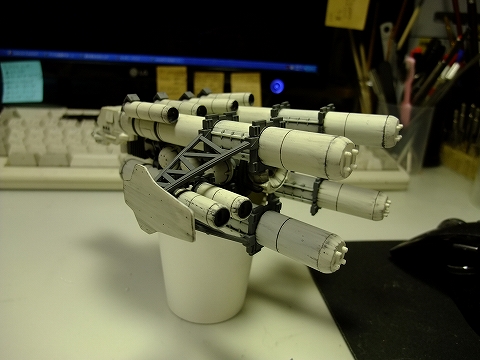

途中で何度も仮組をして様子を見ます。

もうすこし汚しをいれたほうがイイかな。

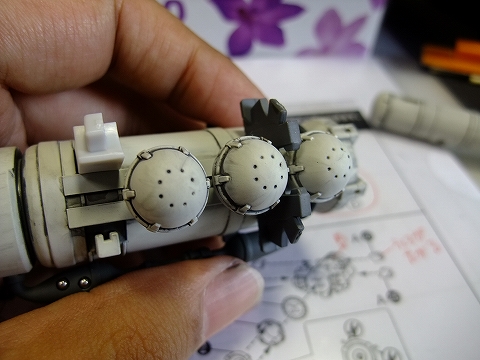

タンクの先端、胴体、後端でそれぞれ

まったく違った方法で汚しを入れています。

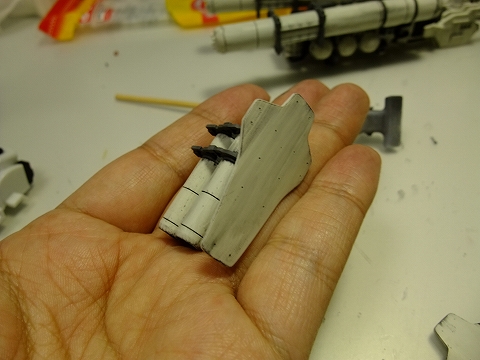

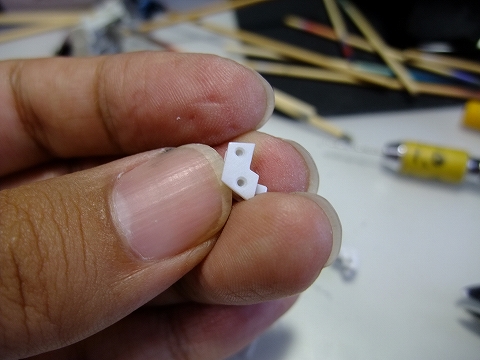

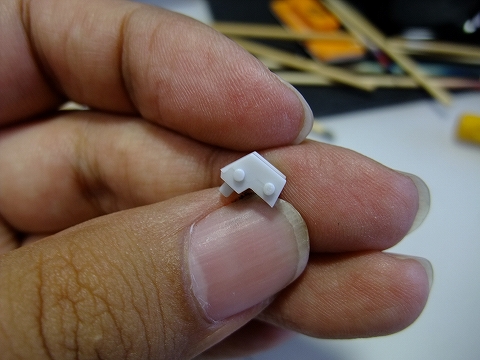

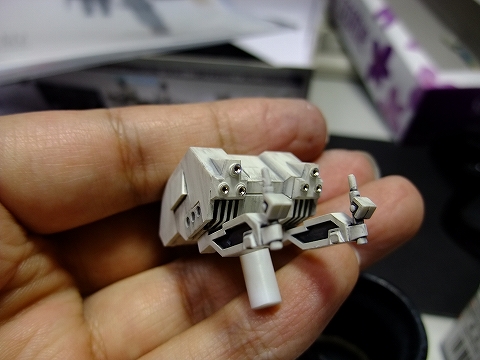

タンクを支持するパーツ。

ほとんど見えなくなってしまいますが、



ディテールアップをします。



のぞき込むとキラッと光ってアクセントになります。

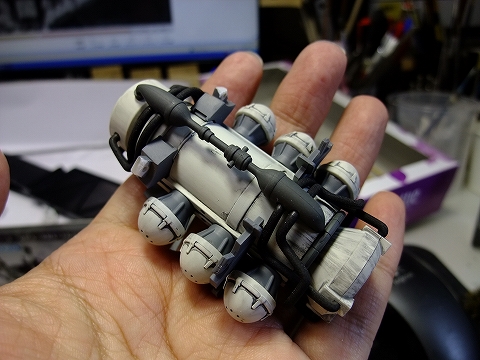

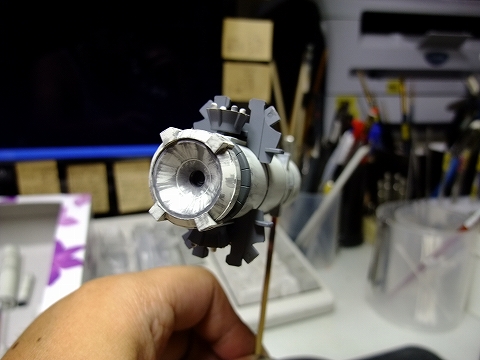

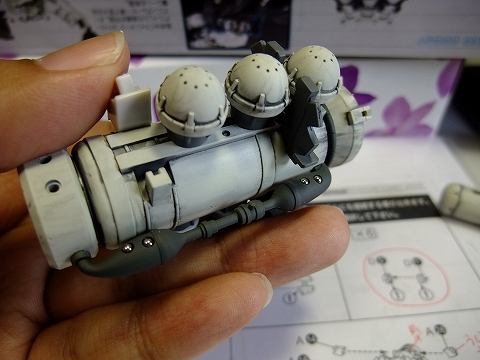

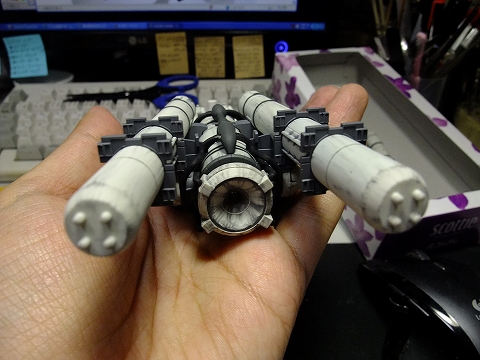

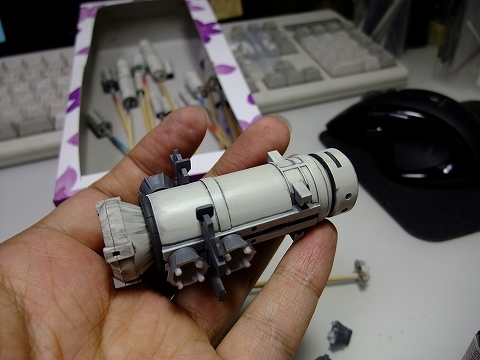

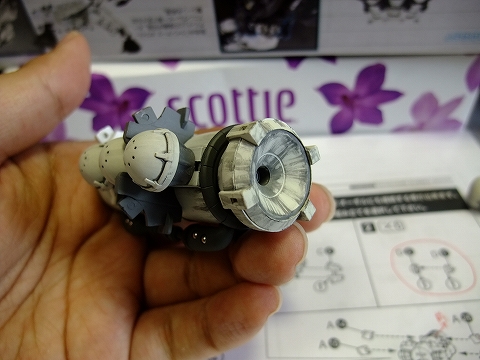

メインジェネレータです。

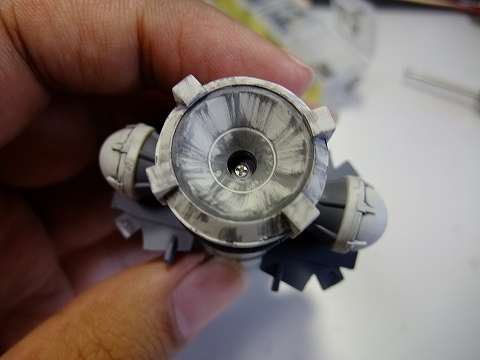

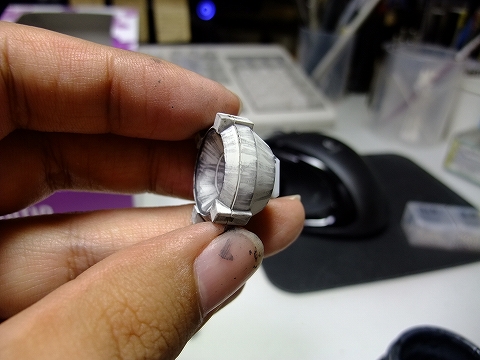

排気口のように放射線状に多めに汚しました。

後端なのでチッピングは無しです。



空気の流れによる汚れがメインですね。





まだ汚していないジェネレータ本体との比較。

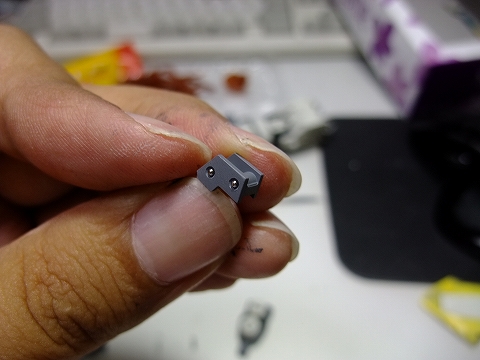

このパーツはフィッティングが悪くスキマが空いてしまうので

ネジによってしっかり固定するようにしました。

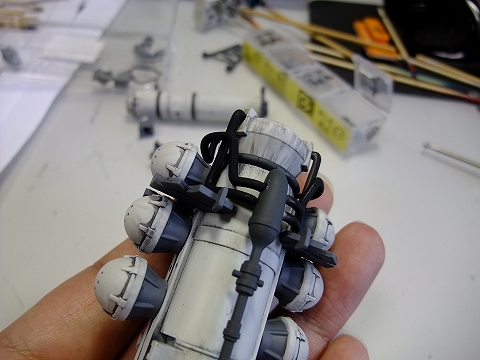

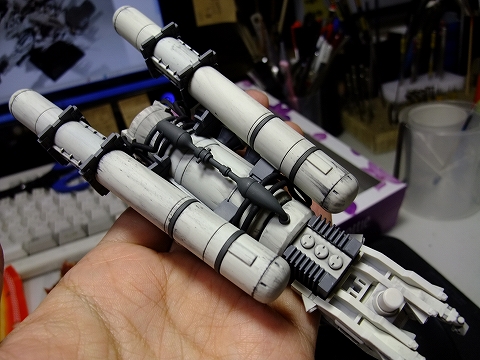

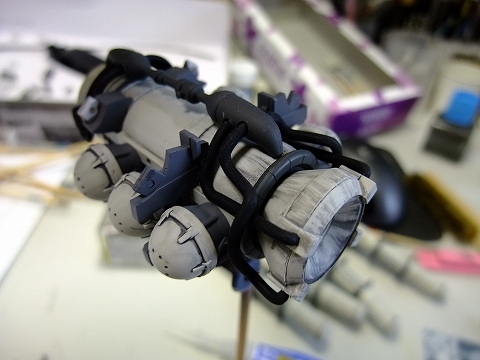

パイピングを施すとエンジンらしくなってきます。















甘いディテールが多かったので

メタルパーツに置きかえました。





ときどき、グリント本体との接合をチェックしないと

最後の最後で組めない、という事のないように。

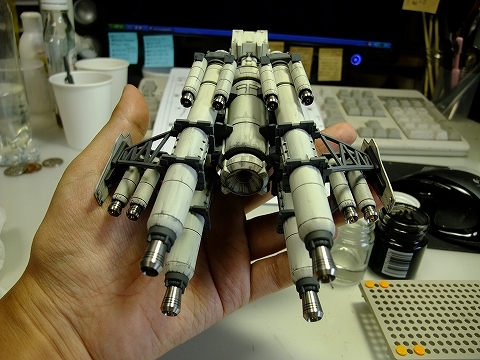

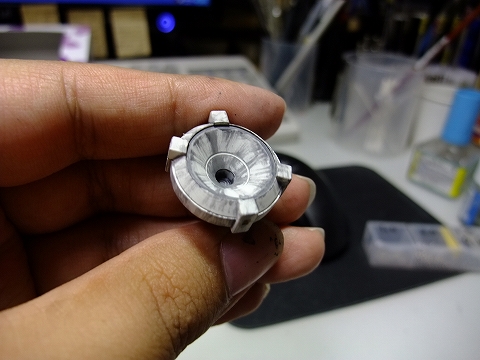

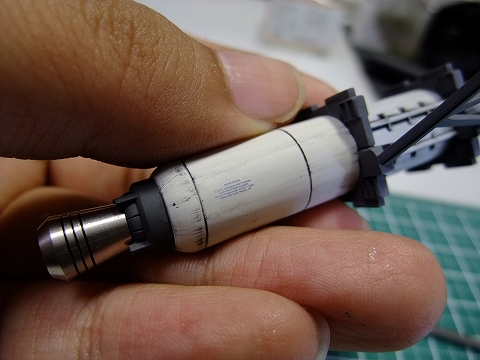

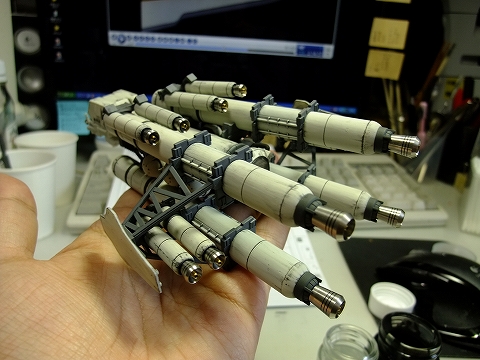

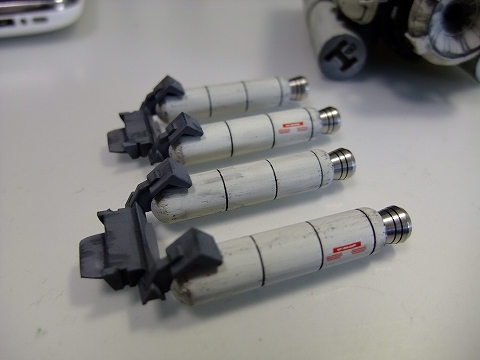

ステンレスノズルを取り付けると、一気に精悍さが増します。

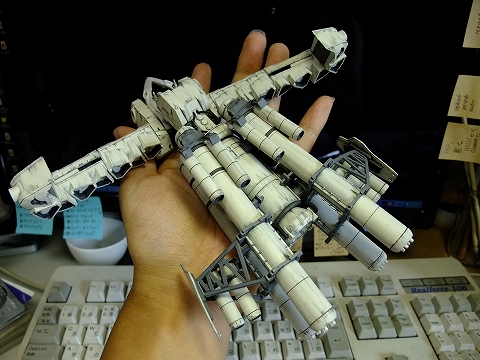

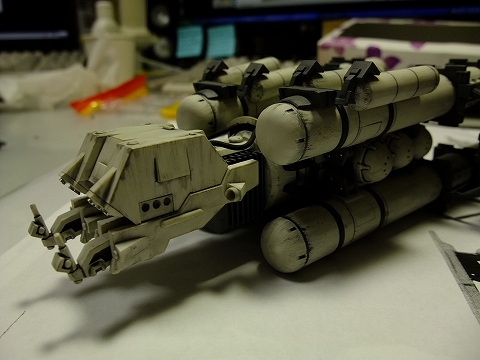

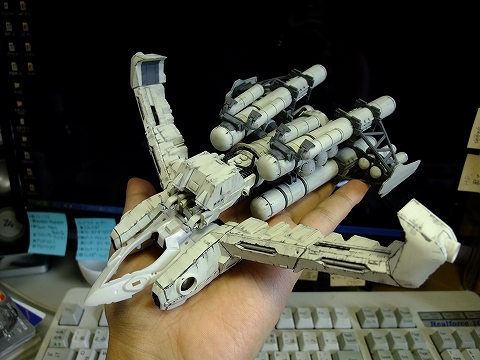

VOBも大きいユニットですが、グリント本体もデカイですね。

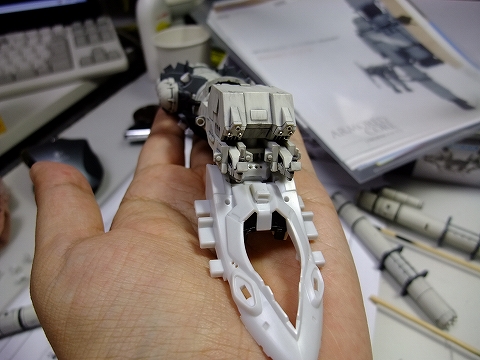

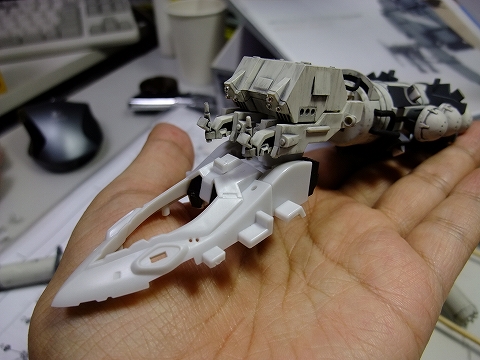

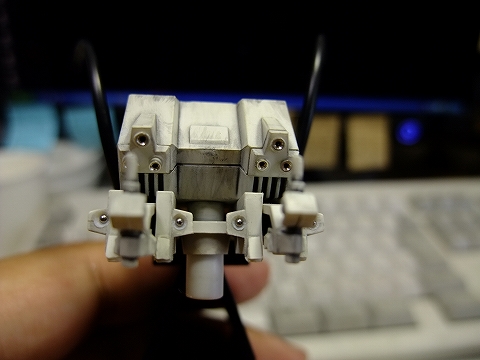

グリント側のアタッチメントです。

形状がシンプルなのと、パイプを差し込むのに必要な強度が

たりなかったので、メタルパイプを取り付けてディテール&強度アップ。

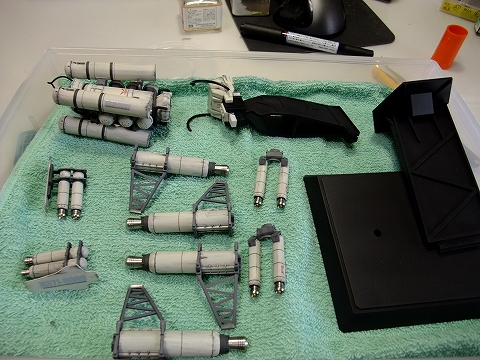

完成したら、傷を付けないようにクッション剤の上に乗せ、

ホコリ除けのカバーをかぶせて保管します。
